Tensiones de superficie con material no lineal

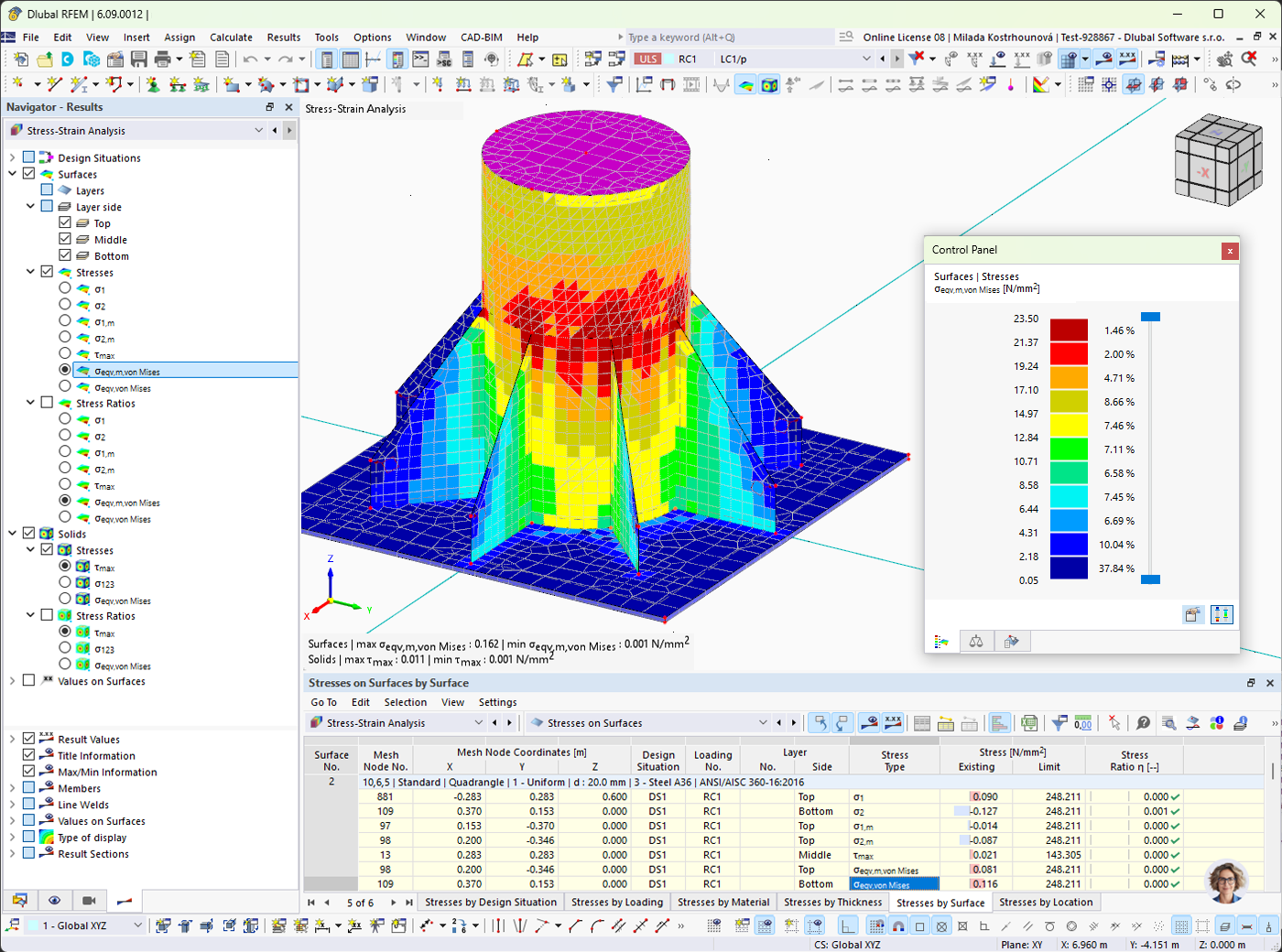

Análisis de tensiones de superficies en un componente con comportamiento de material no lineal.
La imagen muestra la distribución de tensiones en una superficie compuesta de un material no lineal. Se pueden observar zonas con diferentes intensidades de tensión, atribuibles a las propiedades del material y la distribución de la carga. El análisis considera la respuesta no lineal del material a influencias externas. Estos conocimientos son cruciales para optimizar estructuras y prevenir fallos de materiales.
Usado en
Modelo en 3D
Especificaciones
| Número de nudos | 26 |
| Número de líneas | 29 |
| Número de barras | 0 |
| Número de superficies | 7 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,098 t |
| Dimensiones (métricas) | 0,500 x 1,000 x 0,500 m |
| Dimensiones (imperiales) | 1.64 x 3.28 x 1.64 feet |
09-03-2024
022907

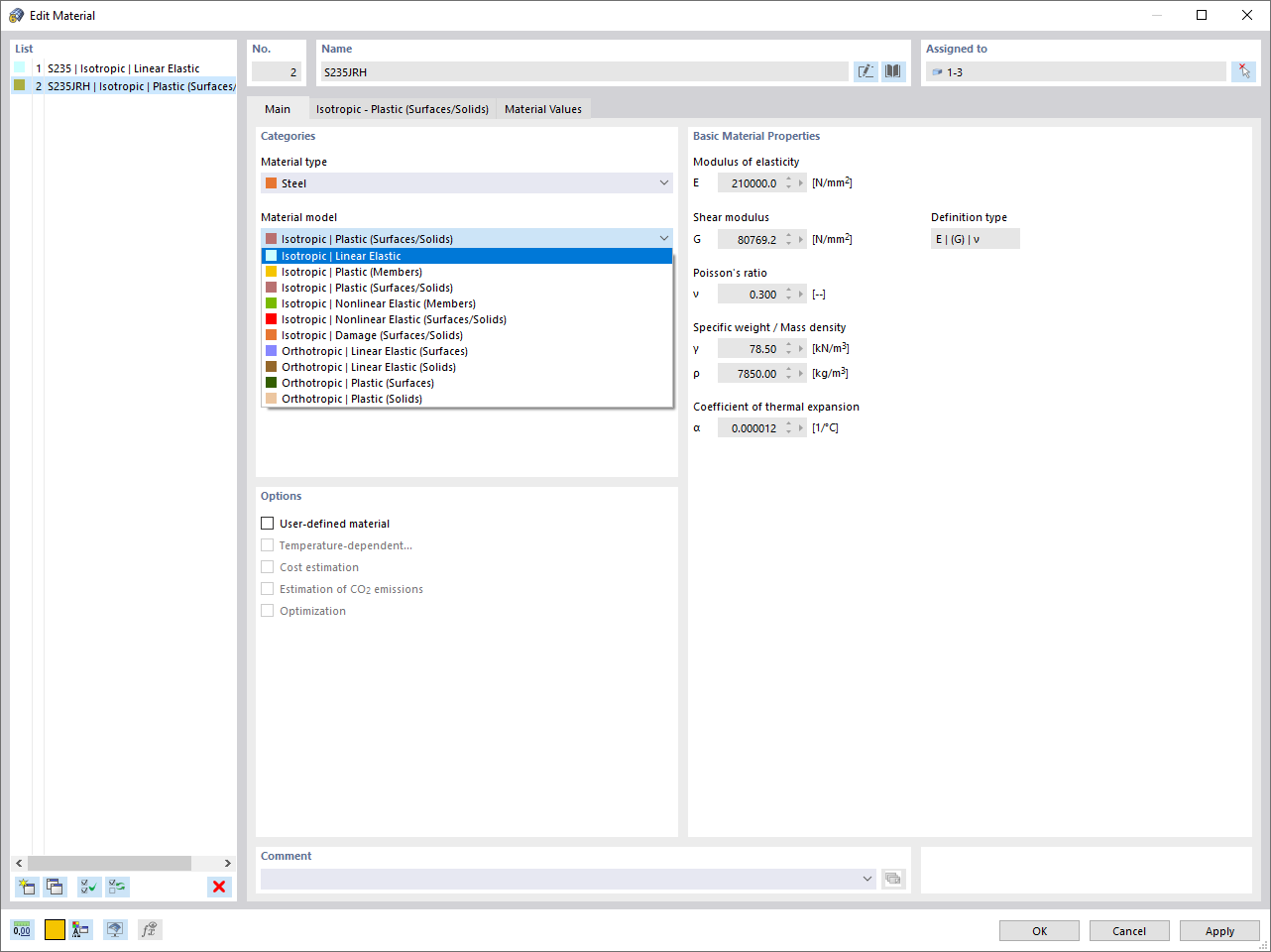

Modelos de materiales disponibles
09-03-2024
030211

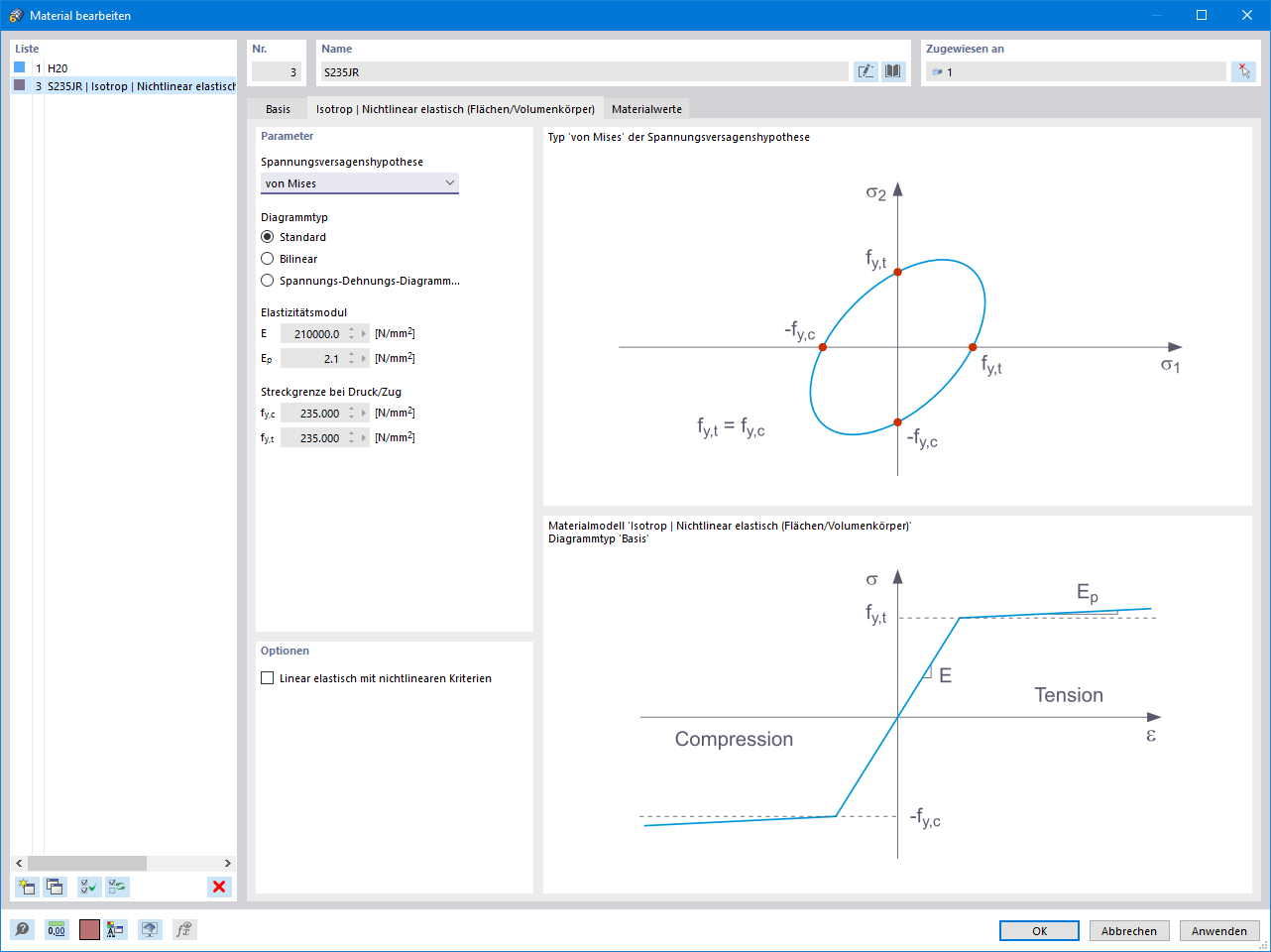

Modelo de material isótropo | Elástico no lineal (superficies/sólidos)
