Viga en voladizo con perfil en I

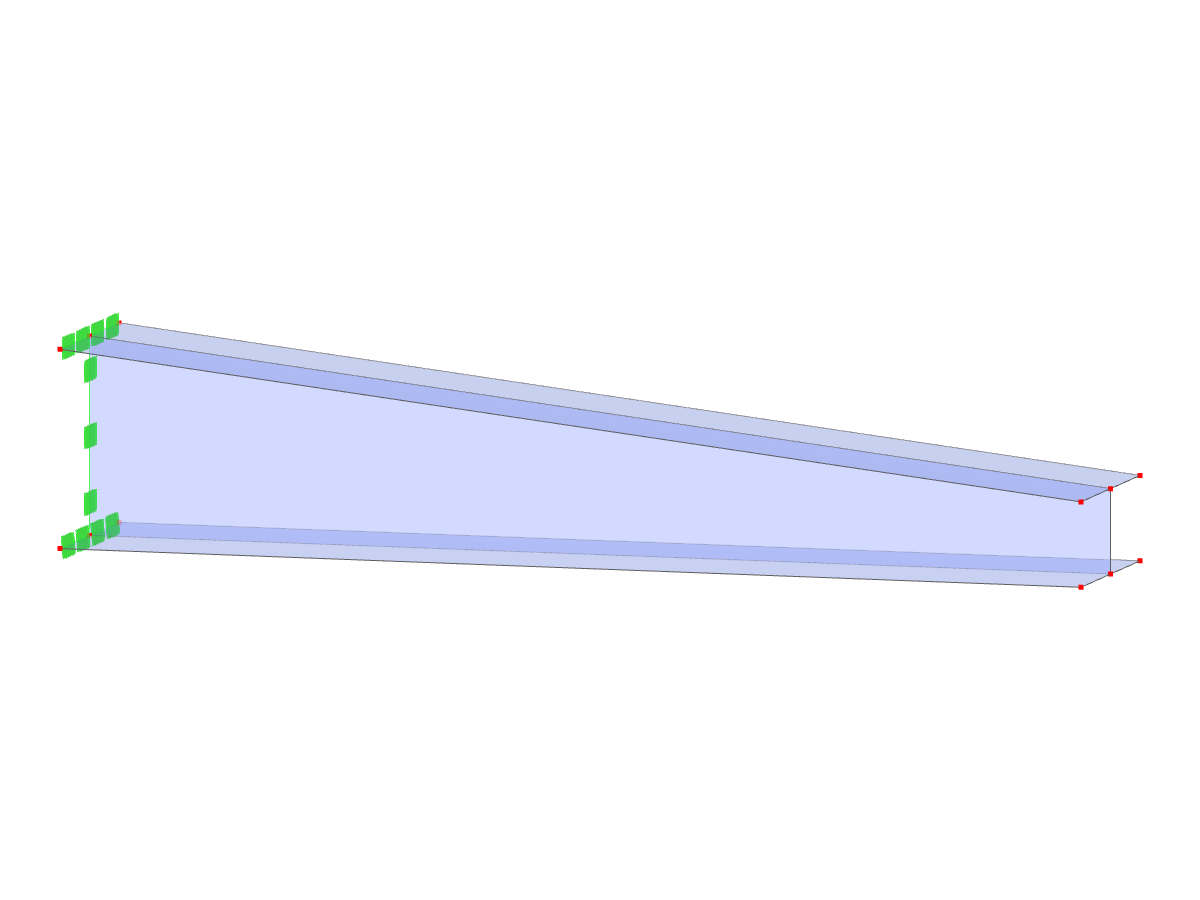

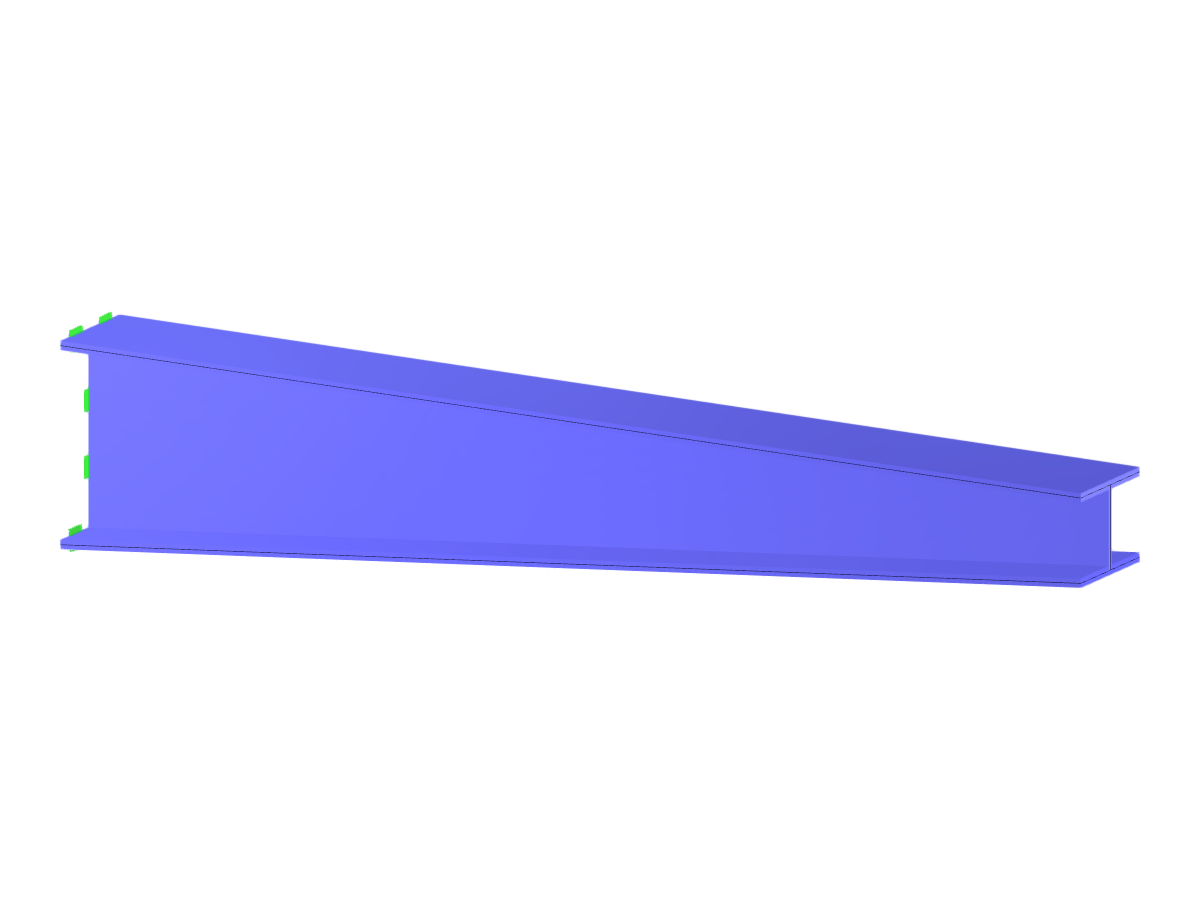

Viga en voladizo creada usando superficies con configuración de perfil en I en un software de análisis estructural.
La imagen muestra una viga en voladizo diseñada con un perfil en I creado mediante técnicas de modelado de superficies. El modelo ilustra las propiedades estructurales y el comportamiento de la viga en voladizo en condiciones específicas. Probablemente destaca la distribución de tensiones y los patrones de deformación típicos de este tipo de elemento estructural. La imagen en sí no proporciona detalles adicionales sobre el contexto ni información de fondo.
Usado en
Modelo en 3D
Especificaciones
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 12 |
| Número de líneas | 16 |
| Número de barras | 0 |
| Número de superficies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,140 t |
| Dimensiones (métricas) | 2,000 x 0,350 x 0,200 m |
| Dimensiones (imperiales) | 6.56 x 1.15 x 0.66 feet |
