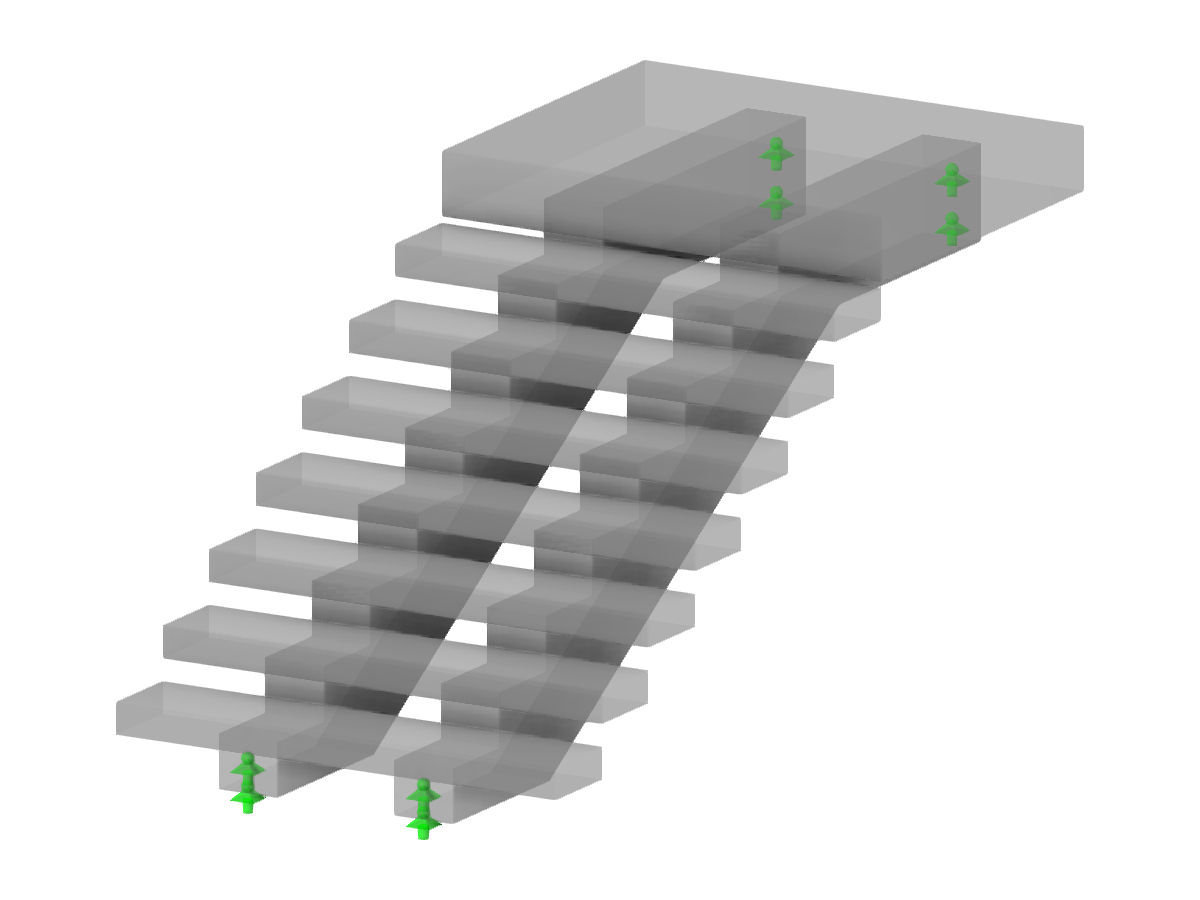

Escalera de hormigón con doble viga de espina

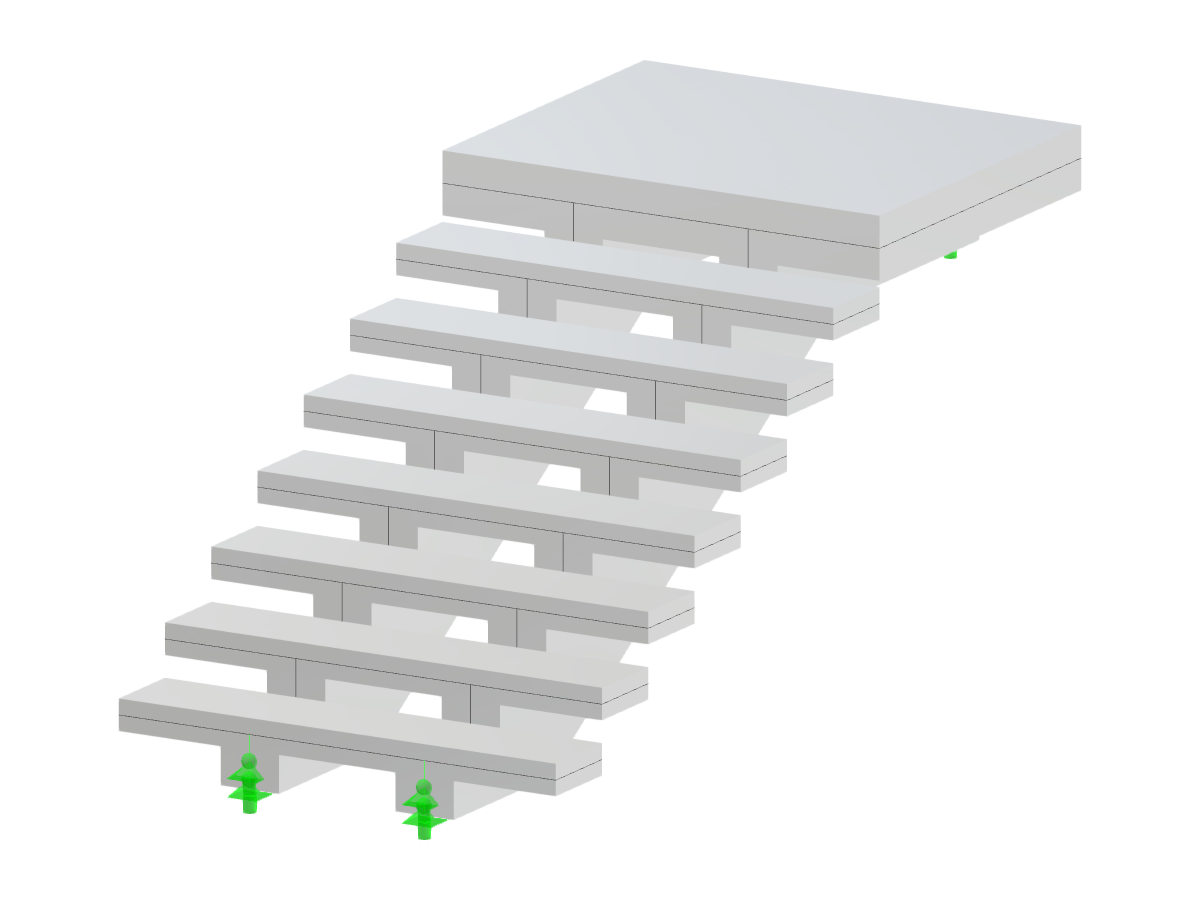

Escalera de un solo tramo de hormigón con viga espina doble que proporciona soporte y estabilidad.
Esta imagen muestra una escalera de hormigón de un solo tramo apoyada por una viga doble de espina. La viga corre por debajo de los peldaños de la escalera, realizando un anclaje efectivo a la estructura circundante. Este diseño garantiza tanto la estabilidad como el soporte estructural de la escalera, mejorando su durabilidad y funcionalidad. La configuración es típica en la ingeniería de escaleras modernas por su eficiente distribución de carga.
Modelo en 3D
Especificaciones
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 72 |
| Número de líneas | 72 |
| Número de barras | 0 |
| Número de superficies | 10 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 2.764 t |
| Dimensiones (métricas) | 1,500 x 1,360 x 3,125 m |
| Dimensiones (imperiales) | 4.92 x 4.46 x 10.25 feet |
