Modelo 005159 | Conexión de viga al alma de columna mediante placa de extremo extendida con cartelas
21-05-2026
052891
  • RFEM 6
  • Uniones de acero para RFEM 6
  • Estructuras de acero
    • Conexiones de acero

Modelo 005159 | Conexión viga-columna a través del alma con placa de extremo extendida con cartelas

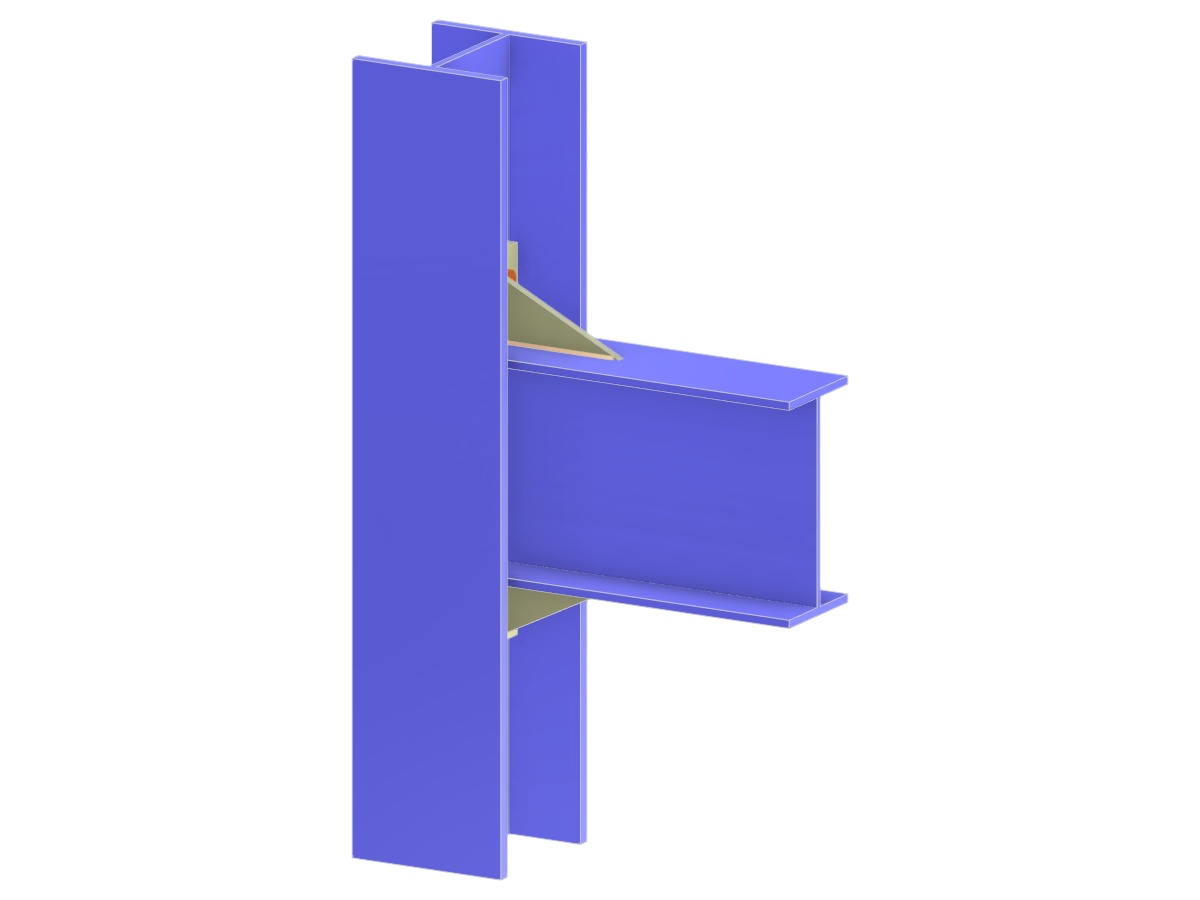

Modelo 005159 | Conexión de viga al alma de columna mediante placa de extremo extendida con cartelas

  • Viga de un solo lado a alma de columna
  • columna continua
  • placa de extremo extendida
  • cartelas
  • atornillado
  • viga fija
Usado en
  • Viga a columna continua
Modelo en 3D
Más sobre el modelo 3D
  • Viga a columna continua
Especificaciones
Número de nudos 4
Número de líneas 3
Número de barras 3
Número de superficies 0
Número de sólidos 0
Número de casos de carga 0
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 0,099 t
Dimensiones (métricas) 0,630 x 1,060 x 0,000 m
Dimensiones (imperiales) 2.07 x 3.48 x 0 feet
