Tensión y deformación en estudio de convergencia de malla
Distribución de tensiones y deformaciones en superficie en análisis de RSTAB

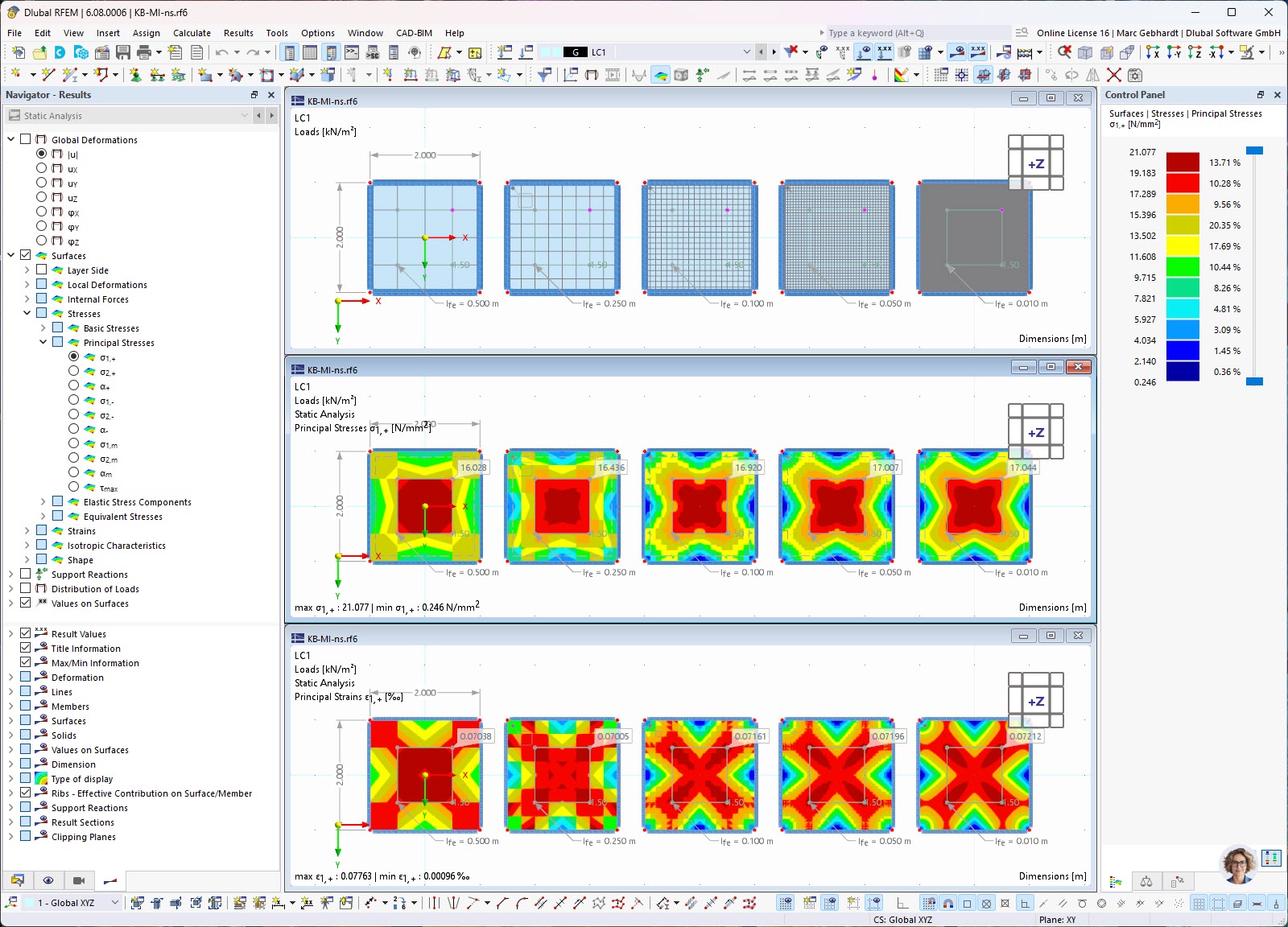

Esta figura muestra los resultados de un estudio de convergencia de malla para la investigación de tensión y deformación en una superficie determinada utilizando el software RFEM 6 de Dlubal. Los resultados visualizados ayudan a los ingenieros a analizar la integridad estructural y la seguridad de las estructuras. Mediante la representación precisa de los estados de tensión y deformación, pueden identificarse y optimizarse las zonas críticas de la estructura. El control de malla es una función esencial que ayuda a garantizar la precisión del análisis e identificar tempranamente posibles deficiencias estructurales.
Usado en
Modelo en 3D
Especificaciones
| Número de nudos | 20 |
| Número de líneas | 20 |
| Número de barras | 0 |
| Número de superficies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.570 t |
| Dimensiones (métricas) | 12,000 x 0,000 x 2,000 m |
| Dimensiones (imperiales) | 39.37 x 0 x 6.56 feet |
