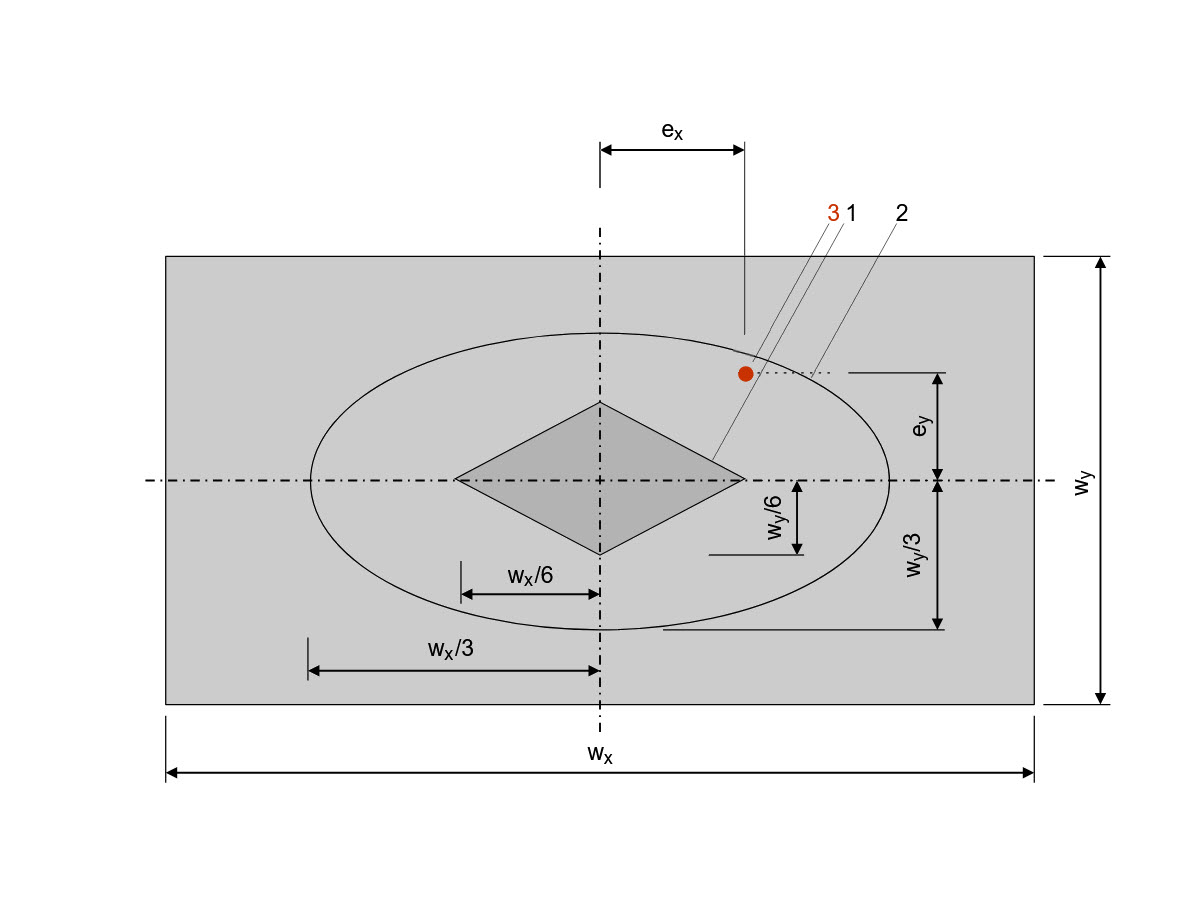

Ilustración de la 1.ª y 2.ª anchura de núcleo
Ilustración técnica para explicar las excentricidades máximas admisibles para cumplir con las anchuras de núcleo en comprobaciones geotécnicas.
Ilustración de la 1.ª y 2.ª anchura de núcleo
Marcación 1: La delimitación de la 1.ª anchura de núcleo está representada por un rombo.
Marcación 2: La delimitación de la 2.ª anchura de núcleo está representada por una elipse.
Marcación 3: El punto de aplicación de la resultante es el punto donde toda la carga resultante actúa sobre la base de la cimentación.
