Nuevo modelo | Unión de correa trasera atornillada

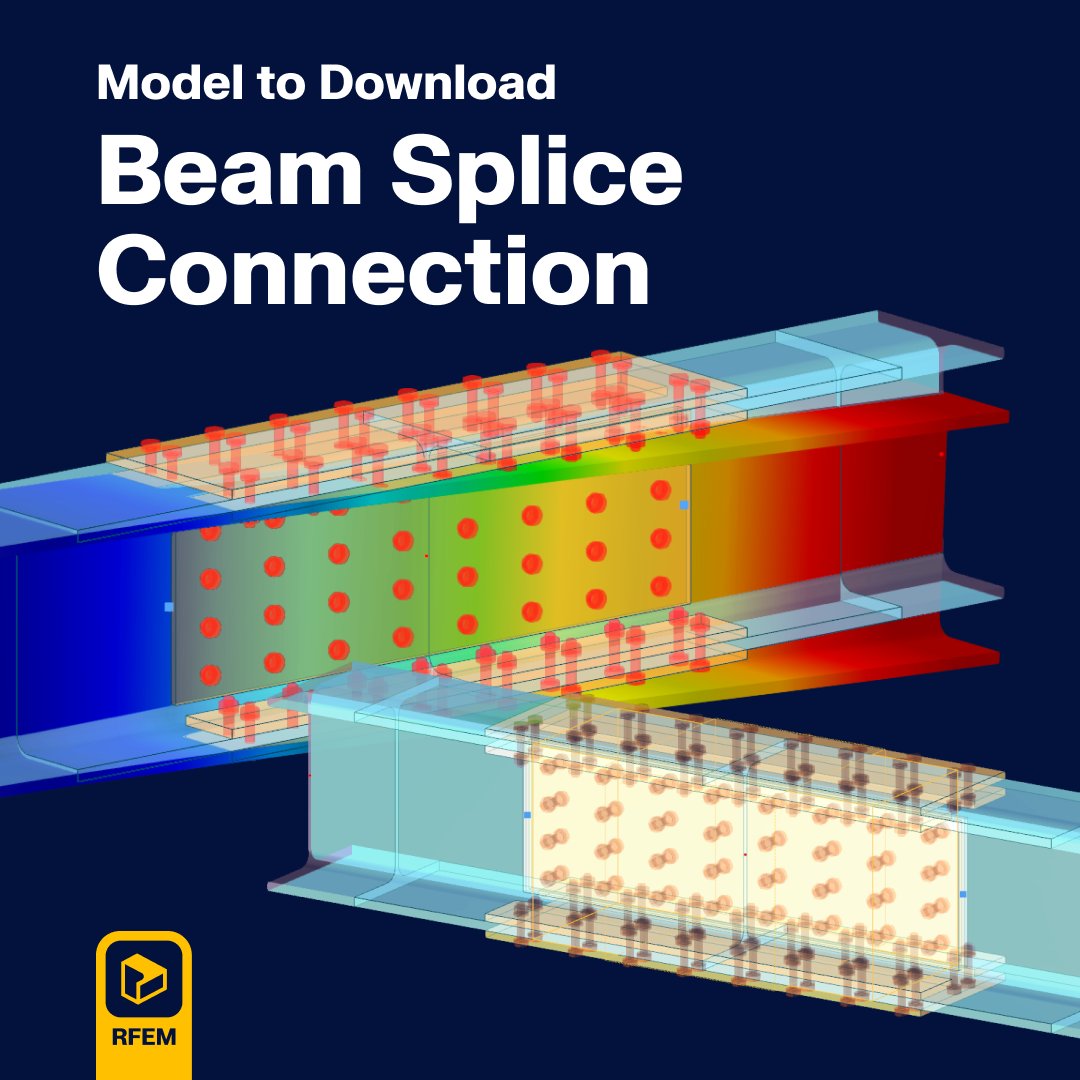

Vista de cerca de una unión atornillada con pletina a tope en un ensamblaje de acero estructural, que muestra la colocación y conexión de varios tornillos.
La imagen muestra una vista detallada de una unión de correa atornillada dentro de una estructura de acero. Varios tornillos están posicionados simétricamente para distribuir la carga uniformemente a través de la conexión. La unión es parte de un conjunto más grande, mostrando la precisión de la alineación y la importancia de cada tornillo en el mantenimiento de la integridad estructural. La conexión atornillada se utiliza típicamente en ingeniería para unir elementos de acero de forma segura.
Modelo en 3D
Especificaciones
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.250 t |
| Dimensiones (métricas) | 2,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 6.56 x 0 x 0 feet |
21-03-2025
055933
Nuevo modelo | Unión empernada y escuadría de unión

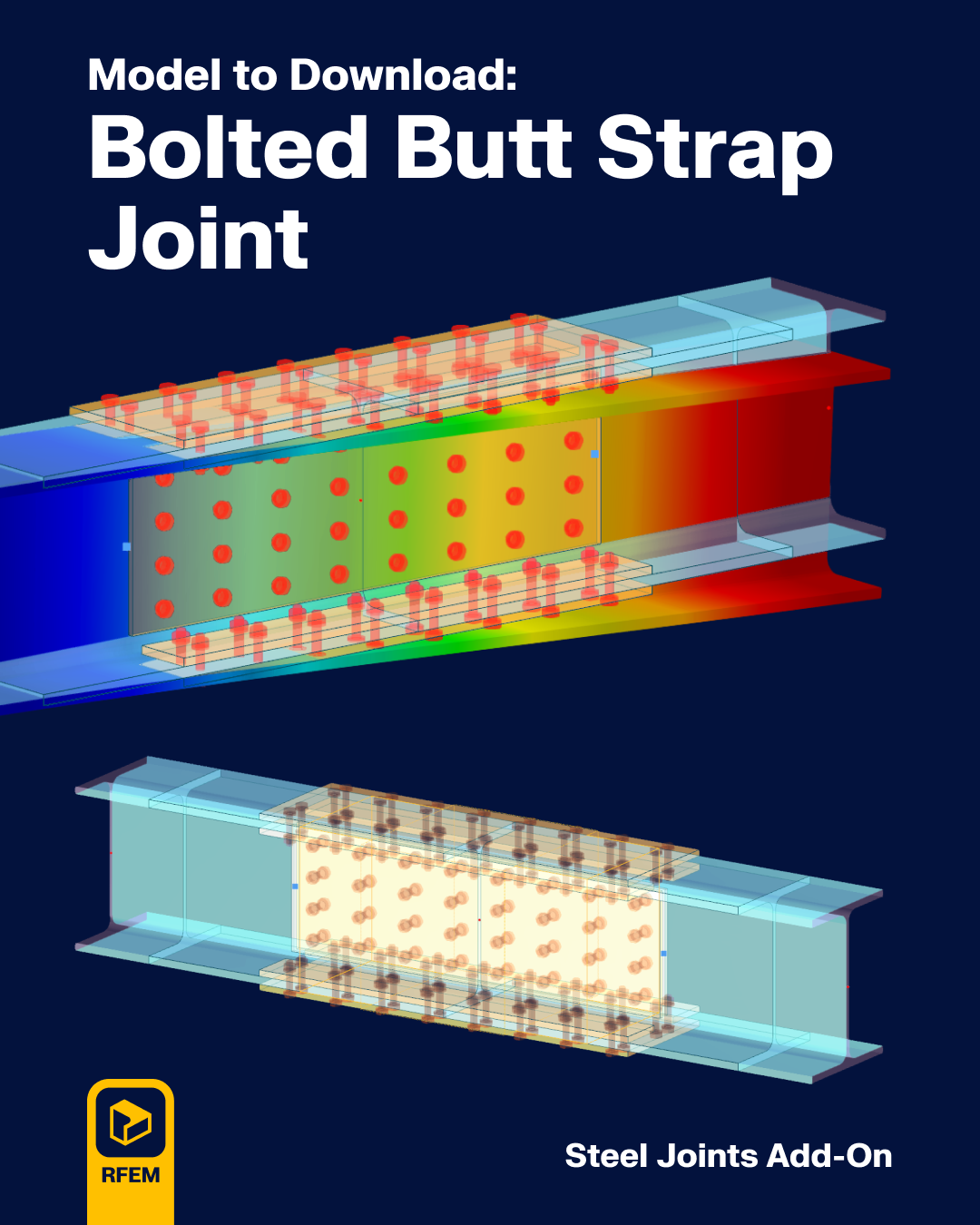

Vista 3D de una unión empernada de placa frontal con elementos detallados de diseño de conexión.
La imagen presenta un modelo 3D detallado de una unión de tirante con tornillos, mostrando varios componentes y las complejidades del diseño de la conexión. La unión es un elemento crítico en las estructuras, permitiendo la transferencia de cargas entre los elementos. El modelo ilustra la colocación de los tornillos y la alineación del tirante, esenciales para mantener la integridad estructural.
