Conexión de placa frontal atornillada sin rigidizar

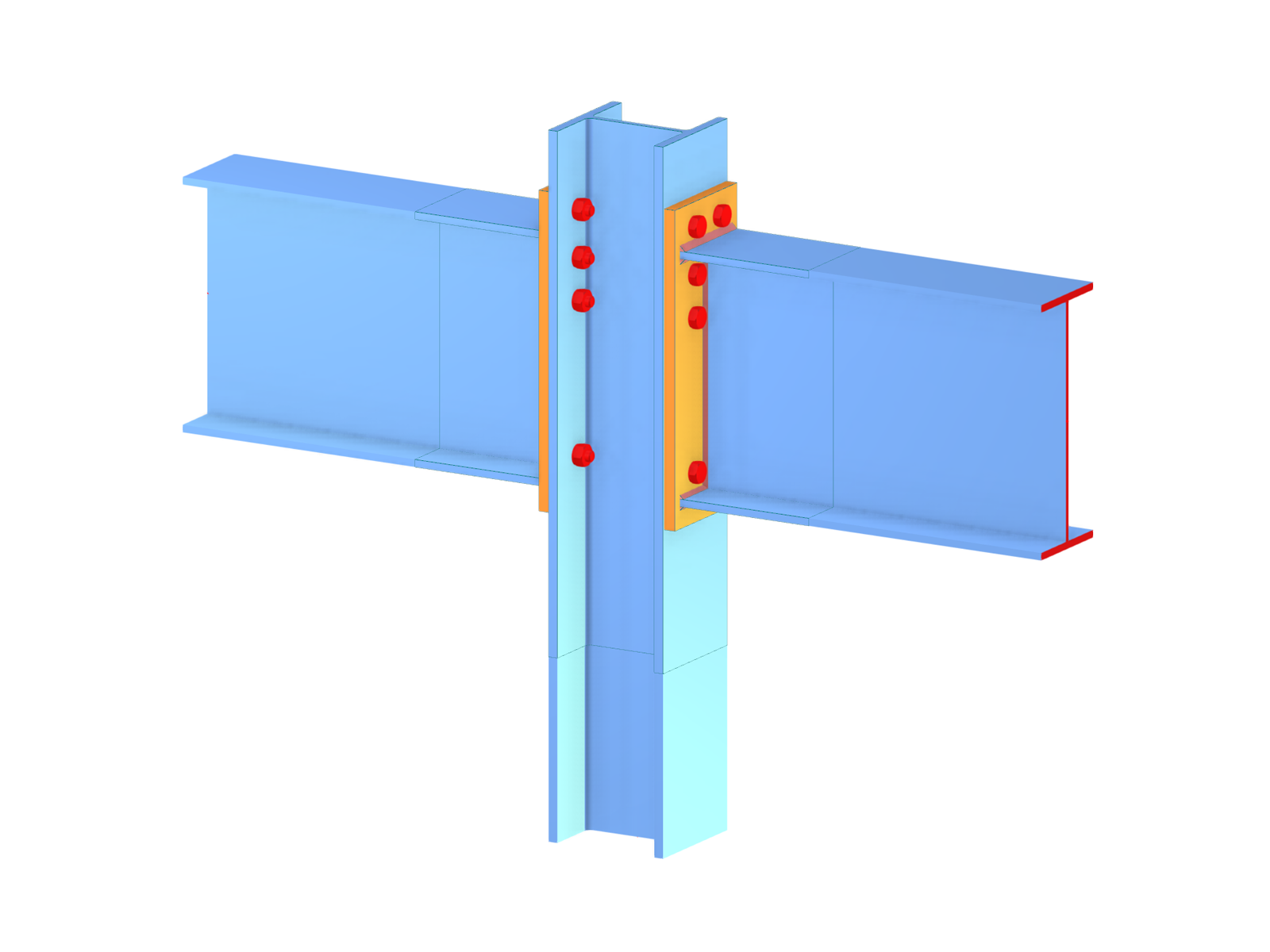

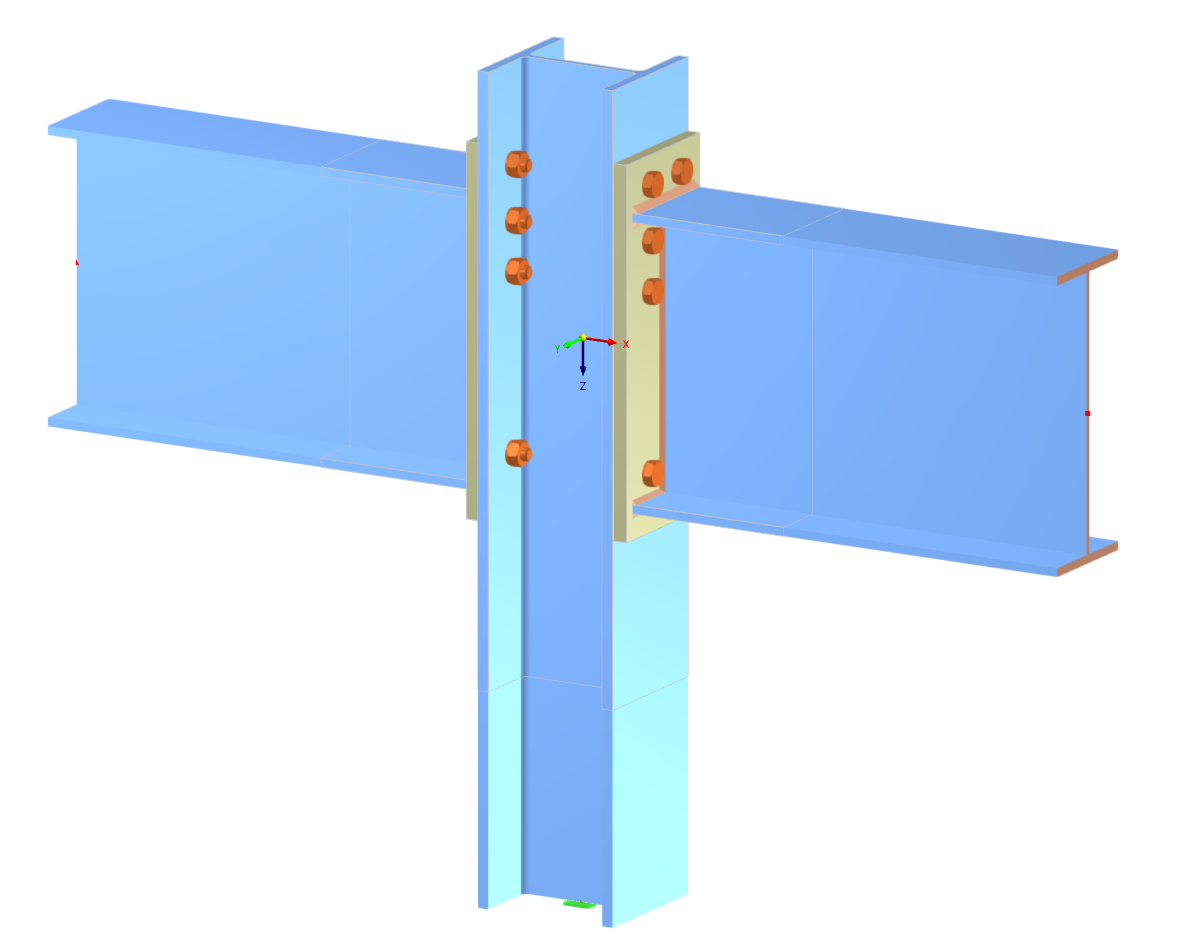

Modelo 005595 | La imagen muestra una conexión de placa frontal atornillada sin rigidizar utilizada en uniones de estructuras de acero
La imagen ilustra la construcción y el ensamblaje de una conexión de placa frontal atornillada no rigidizada. Detalla la disposición geométrica y las dimensiones relevantes para una correcta formación de la unión en estructuras de acero. Uniones atornilladas como esta son fundamentales para la transferencia de cargas en edificios de múltiples pisos y estructuras industriales. La imagen demuestra la practicidad y simplicidad de la configuración, lo cual es importante para la integridad estructural.
Modelo en 3D
Especificaciones
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,144 t |
| Dimensiones (métricas) | 2,000 x 1,000 x 0,000 m |
| Dimensiones (imperiales) | 6.56 x 3.28 x 0 feet |
