Modo de pandeo de una viga de acero de un viaducto

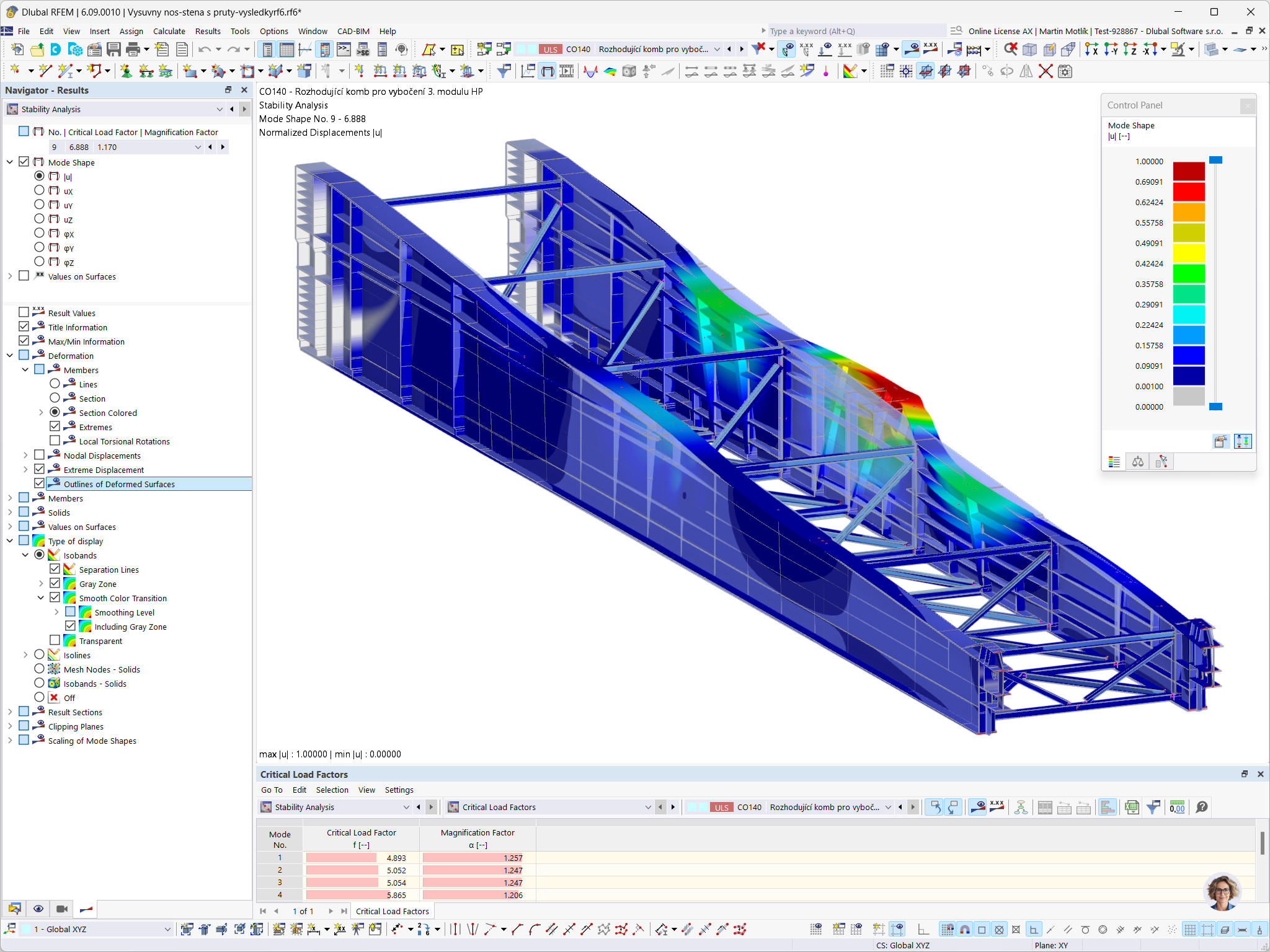

Modo de pandeo crítico de voladizo de acero para pasos elevados de puentes en el tercer modo
El modelo en RFEM muestra una viga en voladizo de acero de un paso elevado de puente. La forma de pandeo crítico de la estructura se muestra en el tercer módulo. Para el análisis, se utiliza el complemento de análisis de estabilidad, que ayuda a identificar y visualizar las inestabilidades de la estructura bajo carga. El modelo computacional fue creado por Ing. Petr Nečesal, Ing. David Marván y PIS PECHAL, s.r.o.
Usado en
Modelo en 3D
No se puede descargar
Proyecto de cliente / solo para visualización
Más sobre el modelo 3D
Especificaciones
| Número de nudos | 744 |
| Número de líneas | 1140 |
| Número de barras | 978 |
| Número de superficies | 20 |
| Número de casos de carga | 172 |
| Número de combinaciones de carga | 135 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 111,432 t |
| Dimensiones (métricas) | 40,420 x 5,400 x 4,467 m |
| Dimensiones (imperiales) | 132.61 x 17.72 x 14.66 feet |
| Versión del programa | 5.36.01 |
