Proyecto para la nueva sede de los laboratorios DICEA en la Universidad de Florencia

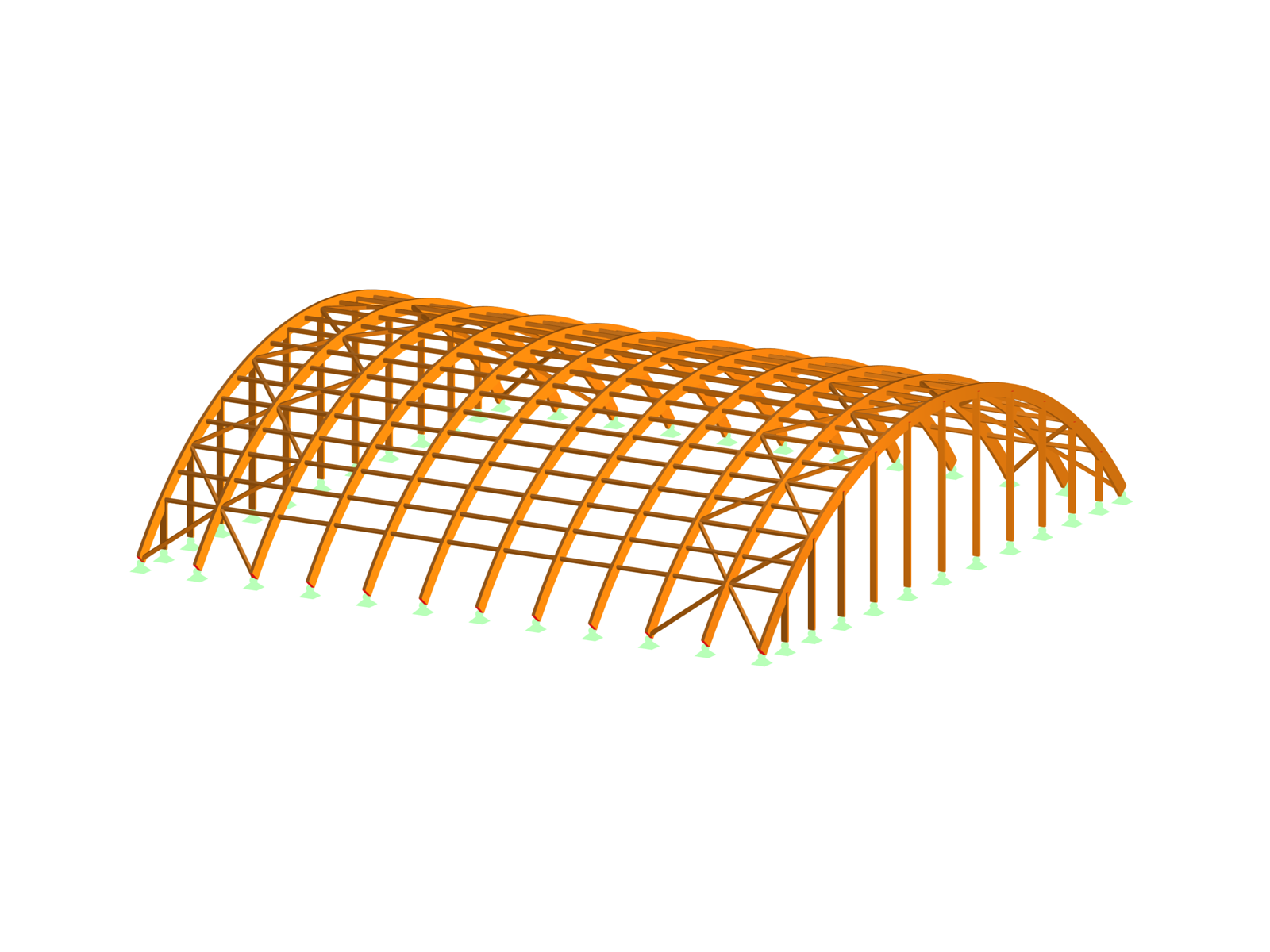

Modelo 005634 | El tejado curvado de madera laminada de 47 metros de longitud para los laboratorios de la Universidad de Florencia.
La imagen muestra el diseño arquitectónico y estructural de un nuevo edificio para los laboratorios DICEA de la Universidad de Florencia. La característica destacada es el techo arqueado de madera laminada, que cubre 47 metros en un solo vano. Este diseño acomoda un gran tanque para simulaciones de ingeniería marítima. El estudio se centró en las características del material de la madera, específicamente su comportamiento higroscópico y viscoso, y la deformabilidad de las uniones mecánicas.
Modelo en 3D
No se puede descargar
Proyecto de cliente / solo para visualización
Más sobre el modelo 3D
Especificaciones
| Número de nudos | 375 |
| Número de líneas | 589 |
| Número de barras | 589 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 13 |
| Número de combinaciones de carga | 71 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 92,660 t |
| Dimensiones (métricas) | 46,750 x 29,761 x 47,000 m |
| Dimensiones (imperiales) | 153.38 x 97.64 x 154.2 feet |
