Modelo 005668 | Base de pilar con chapa de refuerzo y conexión diagonal atornillada

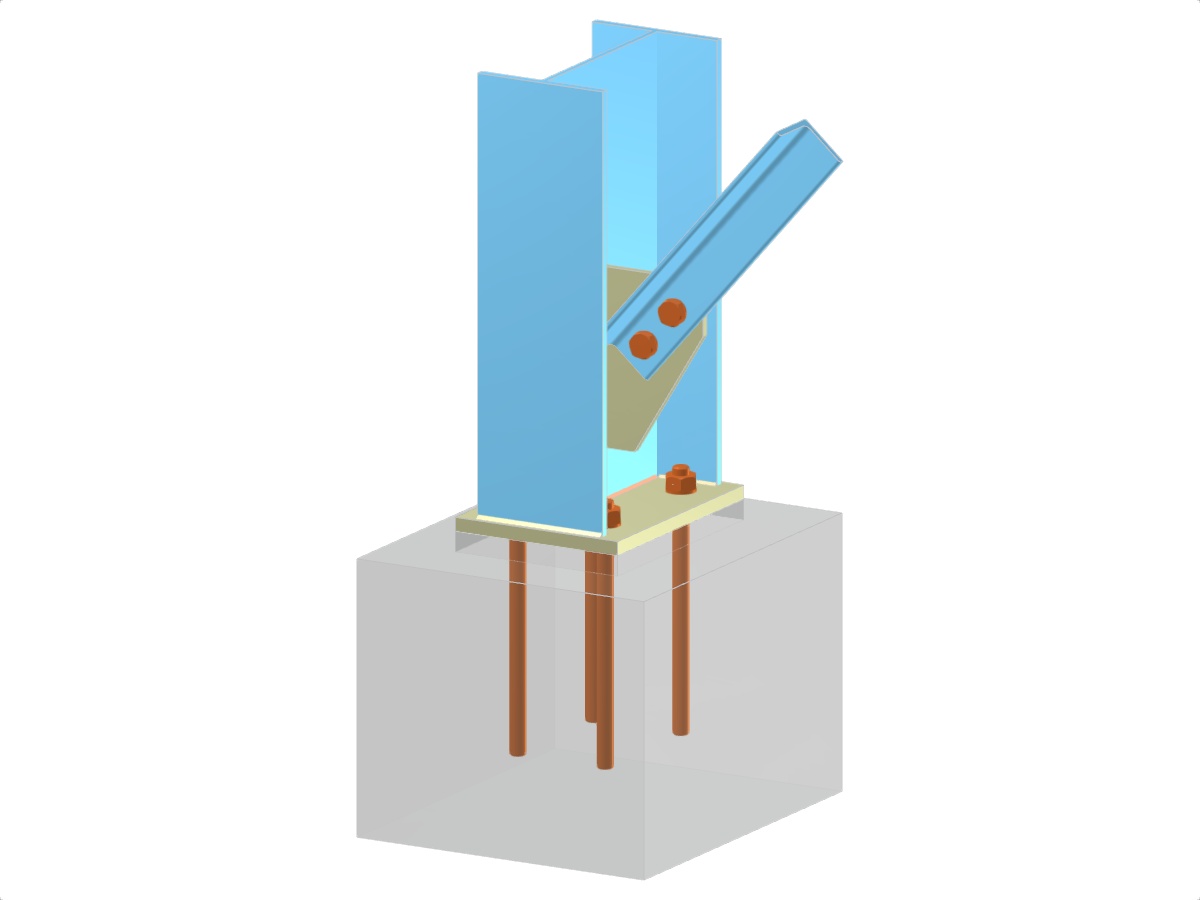

Base de pilar con cartela y conexión diagonal atornillada, que incluye pilar de perfil en I, diagonal de perfil en L a alma del pilar y anclaje
Esta ilustración muestra una base de pilar con una cartela y una conexión diagonal atornillada. El pilar se representa con un perfil en I, mientras que la diagonal se representa con un perfil en L conectado con el alma del pilar. Una placa base soporta la estructura, y el anclaje asegura su estabilidad.
Modelo en 3D
Especificaciones
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,067 t |
| Dimensiones (métricas) | 0,700 x 1,000 x 0,000 m |
| Dimensiones (imperiales) | 2.3 x 3.28 x 0 feet |
