Stahlfachwerkbinder Konstruktionsdetails

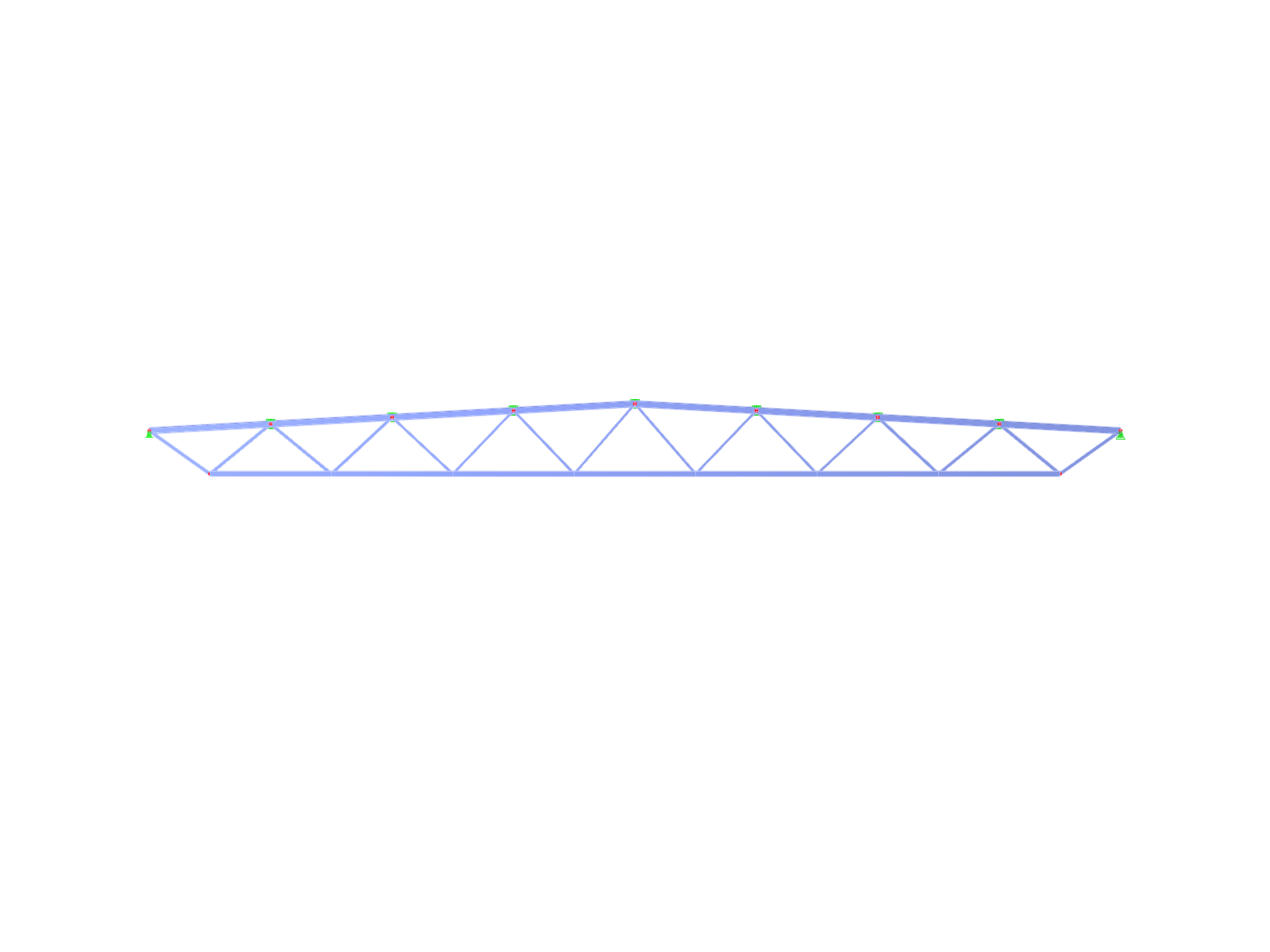

Detailansicht eines Stahlfachwerkbinders mit typischen Verbindungen und Verstrebungen.
Die Abbildung zeigt einen Stahlfachwerkbinder mit unterschiedlichen Verbindungsdetails und Verstrebungen. Zu sehen sind typische Bauteile und Knotenpunkte, die ein charakteristisches Merkmal von Fachwerkstrukturen im Stahlbau sind. Solche Konstruktionen bieten hohe Tragfähigkeit bei vergleichsweise geringem Gewicht. Die Nutzung solcher Binderelemente ist in großen Spannweiten und Hallenkonstruktionen von Bedeutung.
Usado en
Modelo en 3D
Especificaciones
| Número de nudos | 17 |
| Número de líneas | 31 |
| Número de barras | 31 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 9 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 4.469 t |
| Dimensiones (métricas) | 36,000 x 2,600 x 0,000 m |
| Dimensiones (imperiales) | 118.11 x 8.53 x 0 feet |
