Modelo 005803 | Base del pilar y dos diagonales de arriostramiento vertical
Modelo 005803 | Base del pilar y dos diagonales de refuerzo vertical

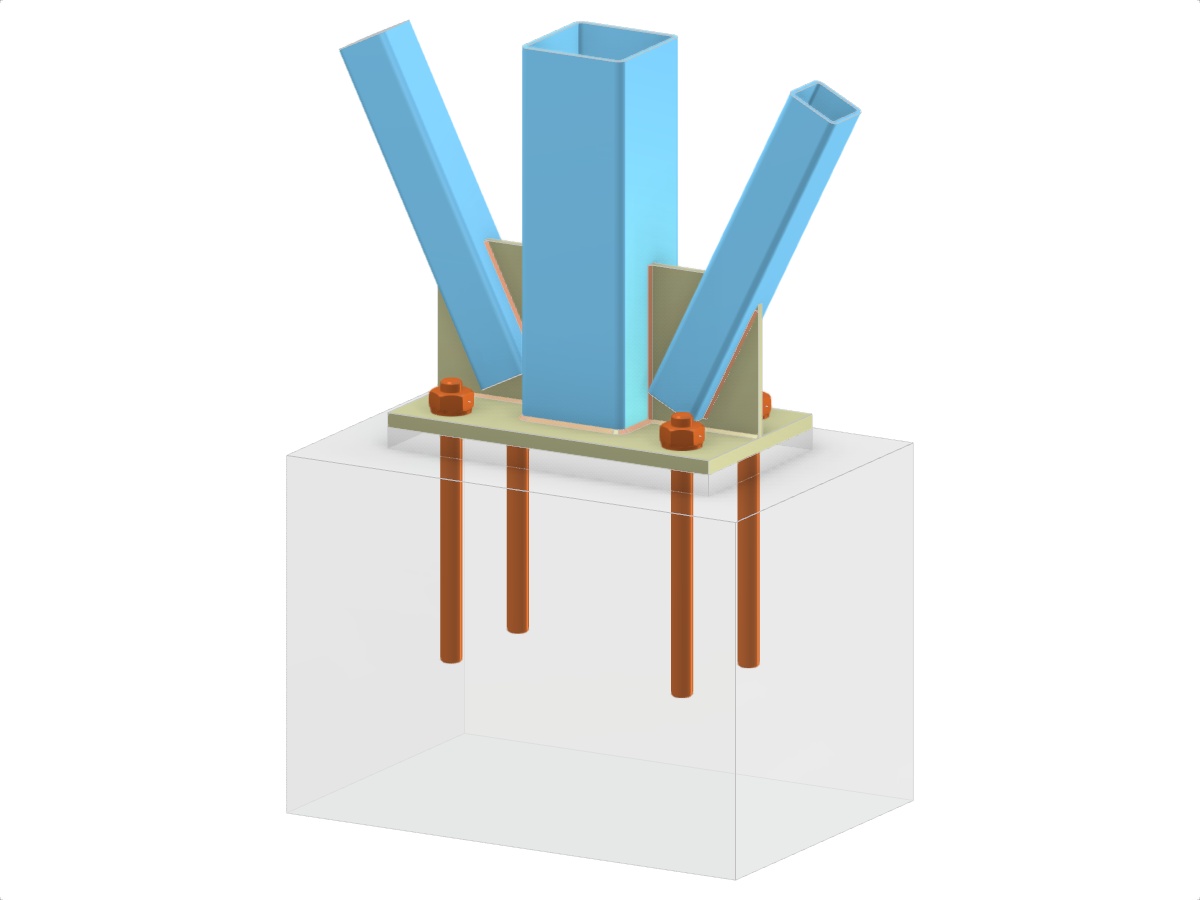

La imagen muestra una conexión detallada de acero estructural para una base de pilar que involucra un pilar de sección hueca rectangular (RHS). Se adjuntan dos uniones diagonales de RHS mediante una chapa de refuerzo. La instalación incluye una placa base y presenta conexiones soldadas para las diagonales. Los componentes de anclaje son visibles como parte del diseño general.
Modelo en 3D
Especificaciones
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.054 t |
| Dimensiones (métricas) | 1,200 x 1,000 x 0,000 m |
| Dimensiones (imperiales) | 3.94 x 3.28 x 0 feet |
