Visualización del análisis de viento en puente peatonal y ciclista
El análisis del viento en un puente para peatones y ciclistas muestra patrones de flujo de aire y concentración de carga de viento utilizando la simulación RWIND 3.

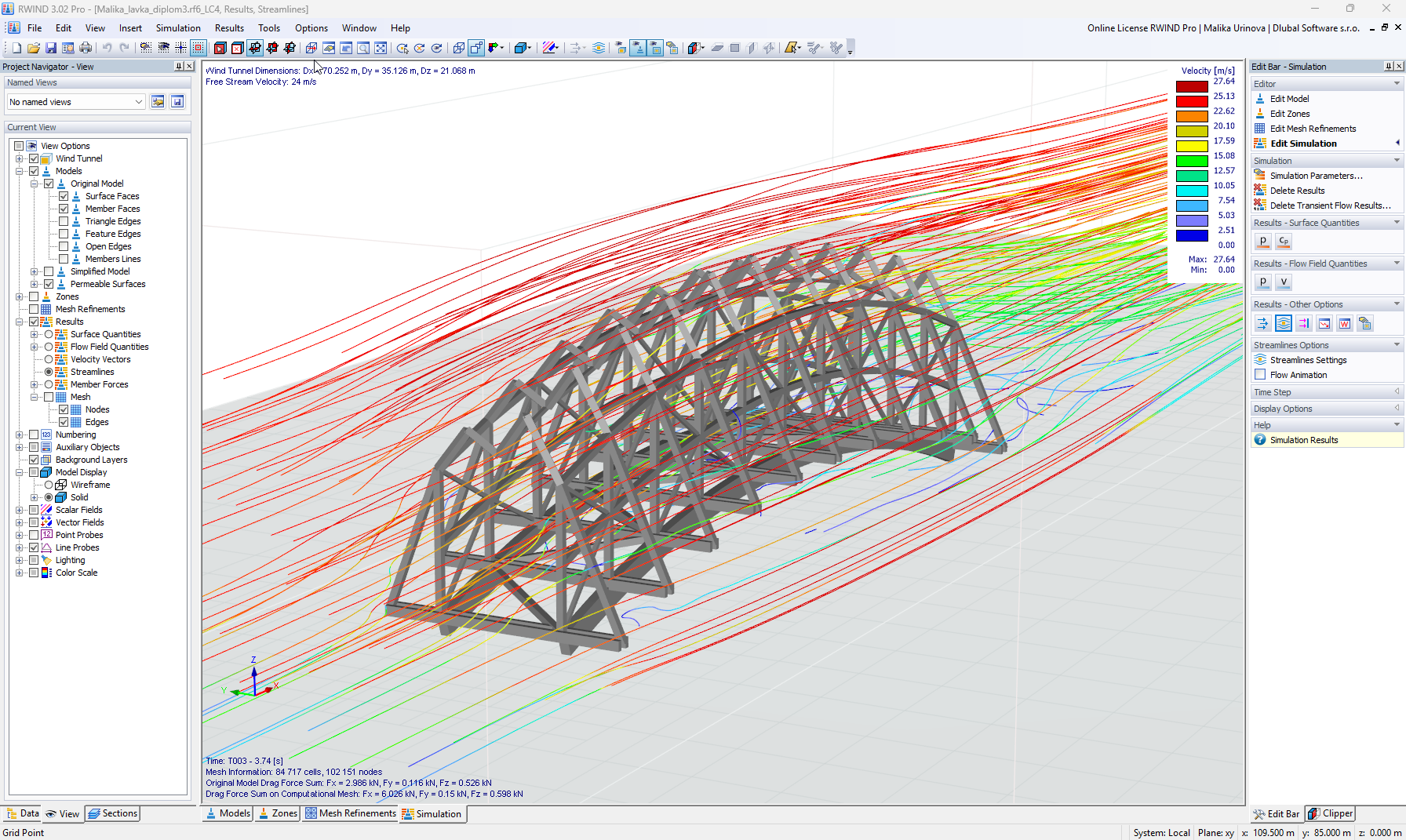

La imagen muestra un análisis de viento de un puente peatonal y para bicicletas utilizando el programa RWIND 3. Los arcos de apoyo están hechos de madera laminada encolada, con otros elementos estructurales de madera maciza. La simulación revela la distribución de la velocidad del viento y los patrones de flujo, destacando una aceleración significativa por encima de la estructura y un área de vórtice detrás de ella. La carga de viento más alta se encuentra en el borde a barlovento del arco. Las líneas de flujo muestran una penetración parcial del flujo de aire y buenas propiedades aerodinámicas.
