Modelo 005817 | Base de pilar con diagonales soldadas y atornilladas de refuerzo vertical
Modelo 005817 | Base de pilar con tornillos y soldadura en las diagonales de arriostramiento vertical

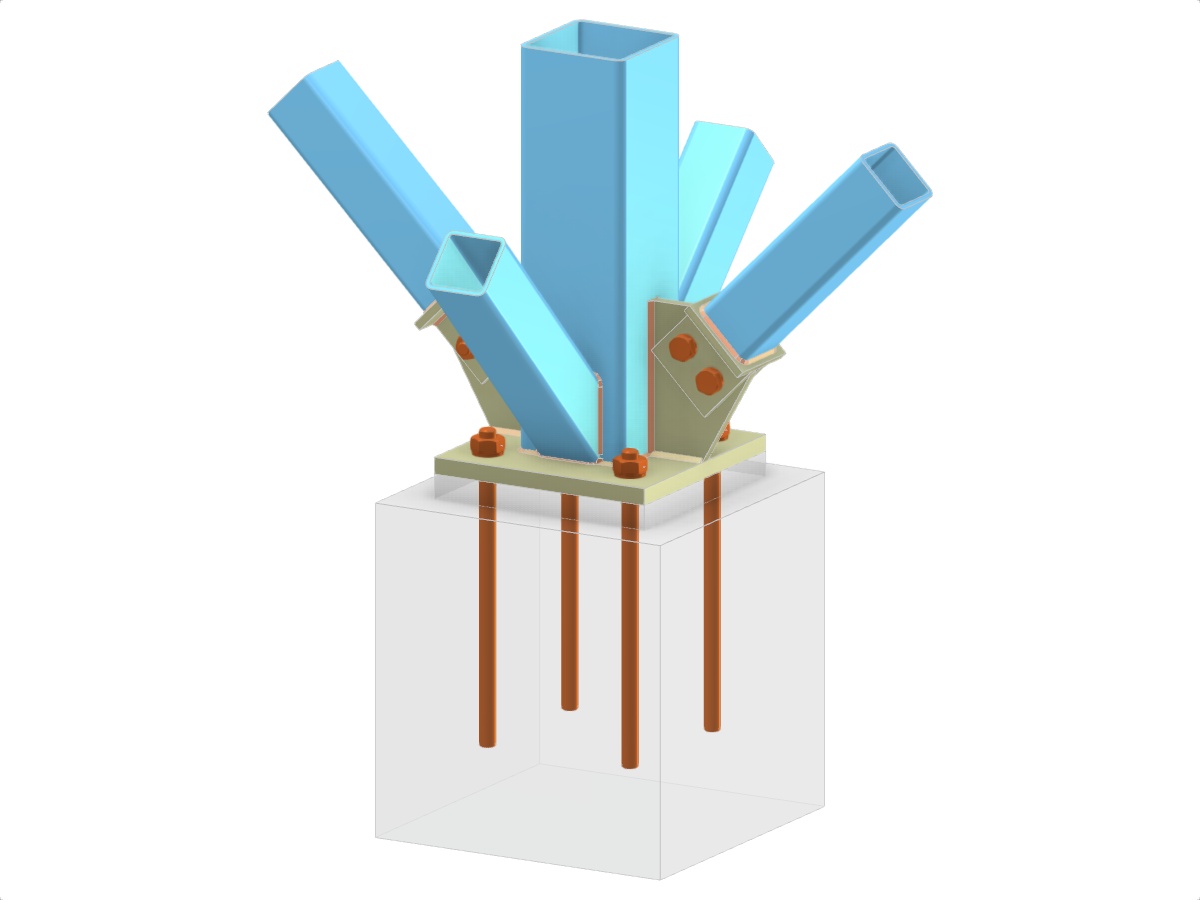

La imagen muestra el diseño de una conexión estructural compleja de acero, que presenta una base de pilar con una sección hueca rectangular (RHS) y cuatro diagonales adicionales del mismo perfil. Incluye una placa base y una placa de refuerzo para mayor estabilidad. La conexión emplea tanto conexiones diagonales atornilladas como soldadas, y una chapa de extremo y de unión que se pueden observar. El sistema también muestra el anclaje a la cimentación.
Modelo en 3D
Más sobre el modelo 3D
Especificaciones
| Número de nudos | 6 |
| Número de líneas | 5 |
| Número de barras | 5 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.088 t |
| Dimensiones (métricas) | 2,000 x 1,000 x 2,000 m |
| Dimensiones (imperiales) | 6.56 x 3.28 x 6.56 feet |
