Sistema y cargas

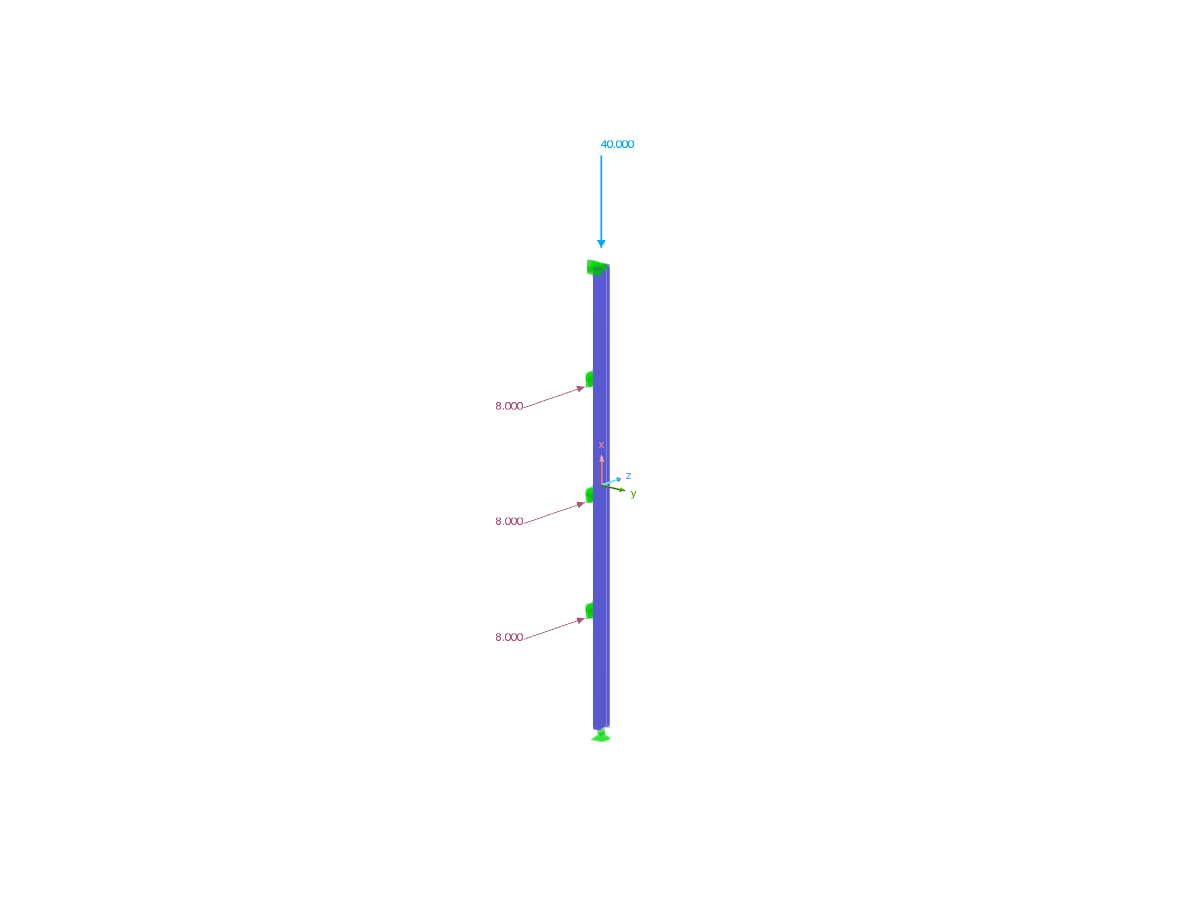

La imagen muestra un pilar de pórtico con carga. El pilar se forma como una viga simplemente apoyada en la dirección z. Se apoya lateralmente en la dirección y en los puntos de tercio de la altura del pilar. Además, en el centro del pilar se evita la torsión alrededor del eje x.
La sección está compuesta por dos perfiles en C, dispuestos espalda con espalda y conectados entre sí por parejas de tornillos en la zona del alma. La unión está diseñada de manera que no se impida el pandeo local en todo el ancho del alma.
El pilar está sometido a un esfuerzo por una fuerza axial y tres cargas transversales.
