Tipos de definición del suelo para el análisis geotécnico

Diálogo de RFEM 6 para definir las condiciones del suelo con un modelo de suelo multicapa y el perfil del suelo resultante para el cálculo de cimentaciones

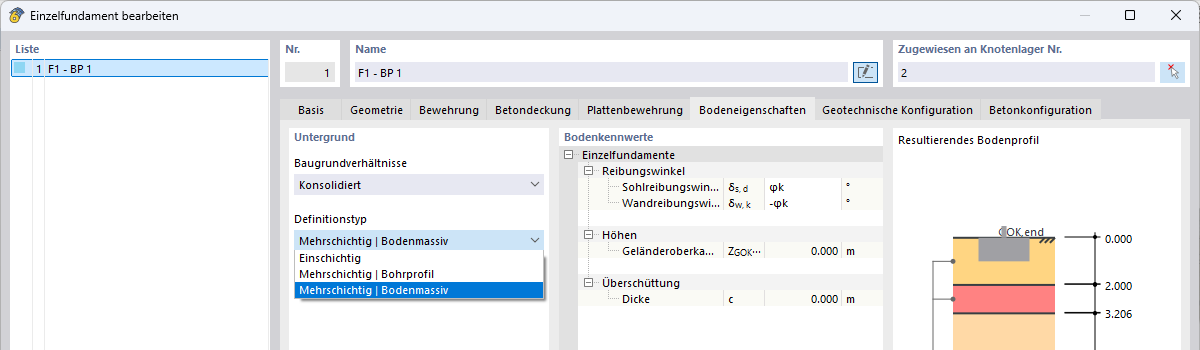

La ilustración muestra el cuadro de diálogo de RFEM 6 para editar una zapata aislada, con énfasis en la definición las condiciones del suelo. En la parte izquierda, se puede seleccionar el tipo de definición, como de capa única, de múltiples capas mediante un perfil de perforación o de múltiples capas como un sólido de tierra. En la parte inferior de la tabla, se muestran las capas del suelo con su material, profundidad y ordenada. A la derecha, un perfil del suelo en color visualiza la composición de la capa resultante. Estas configuraciones son fundamentales para verificaciones geotécnicas como capacidad portante, asentamiento y verificación de deslizamiento y vuelco.
