Aprovechamiento con carga fuertemente excéntrica de una cimentación de hormigón

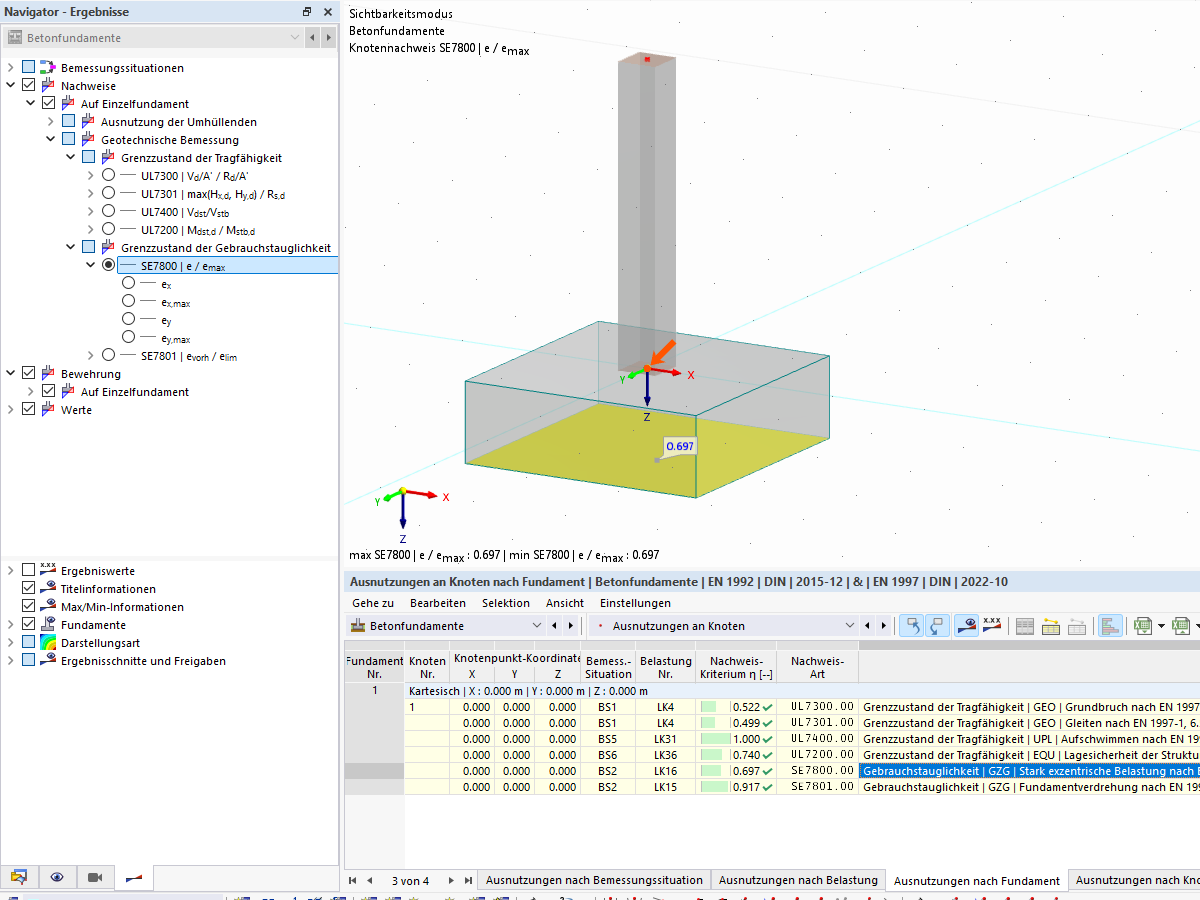

Aprovechamiento de la comprobación de servicio para una carga fuertemente excéntrica de una cimentación de hormigón
La figura muestra el aprovechamiento del comprobante de estado de servicio para una carga fuertemente excéntrica (SE7800) de una cimentación de hormigón. Se evalúa la posición de la resultante de la carga dentro de la superficie de cimentación. A medida que aumenta la excentricidad, la resultante se desplaza hacia el borde de la cimentación, lo que provoca que la presión sobre el terreno se distribuya de forma no uniforme. El aprovechamiento mostrado indica en qué medida se utiliza la excentricidad admisible. Si se supera el valor límite, pueden producirse levantamientos parciales y, con ello, tensiones de tracción inadmisibles en la junta de apoyo del terreno.
