Pabellón deportivo con estructura de acero para tenis
Pabellón deportivo de acero de una sola nave con marquesina para almacenes y vestuarios.
Pabellón deportivo de acero de una sola nave destinado a tenis y otras actividades deportivas. La estructura portante principal está formada por vigas de celosía. A las vigas se une una marquesina que incluye zonas de almacenamiento, vestuarios y la parte de entrada. El proyecto también incluye un estudio comparativo de variantes de la geometría de la viga de celosía, investigando la influencia de la disposición de las barras en el peso y la rigidez de la estructura. El grupo "Dlubal Talent ČVUT" trabajó en este diseño.

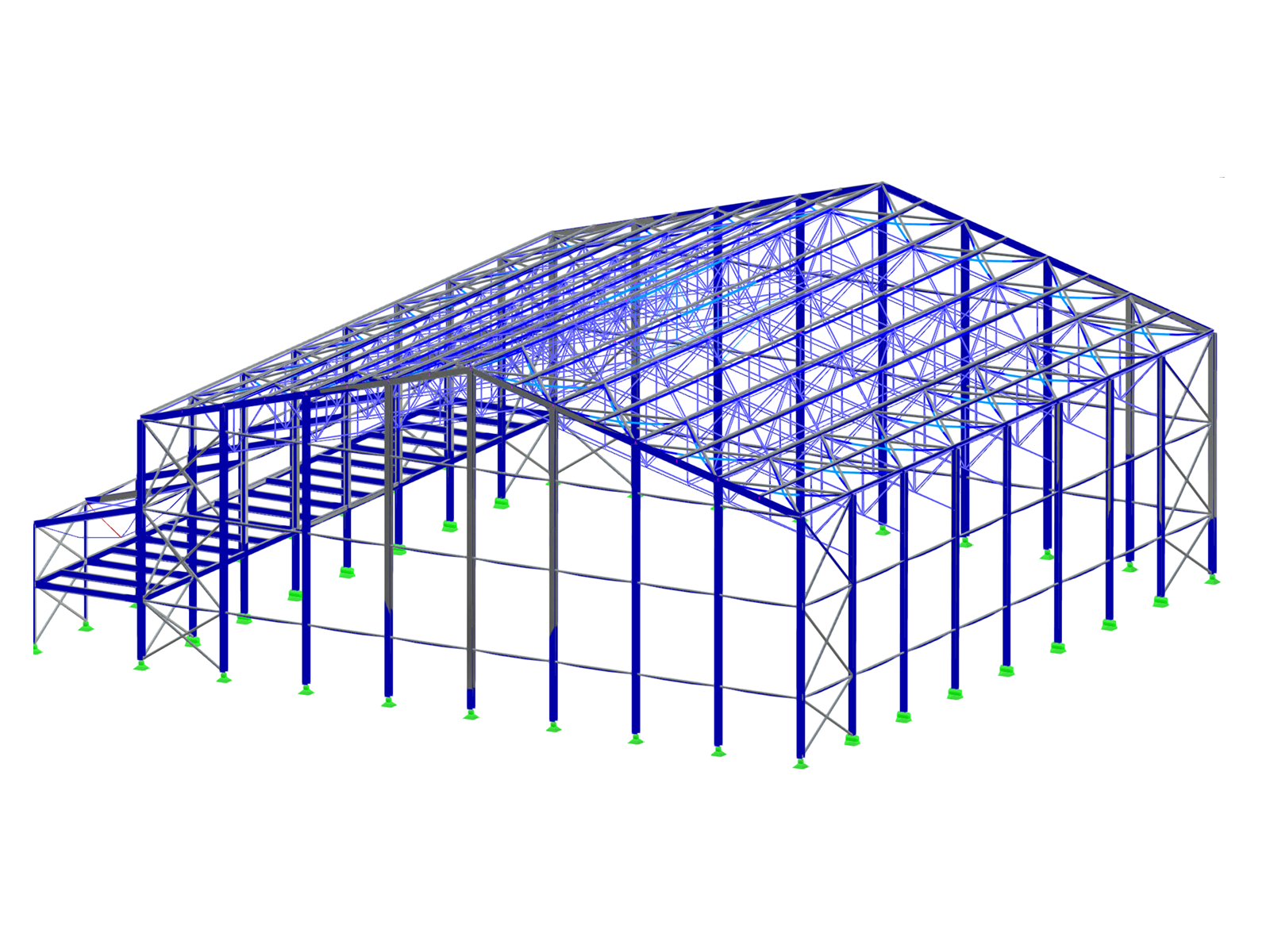

Modelo en 3D
Especificaciones
| Número de nudos | 697 |
| Número de líneas | 983 |
| Número de barras | 983 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 10 |
| Número de combinaciones de carga | 48 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 106,369 t |
| Dimensiones (métricas) | 43,000 x 17,207 x 40,000 m |
| Dimensiones (imperiales) | 141.08 x 56.45 x 131.23 feet |
