Diagrama esquemático de una unión atornillada viga-pilar y su modelo mecánico mediante el método de componentes para el cálculo de estructuras de acero.
Diagrama esquemático de una unión atornillada viga-pilar y su modelo mecánico mediante el método de componentes para el cálculo de estructuras de acero.
10-06-2026
063115

(a) Conexión típica de viga-columna atornillada y (b) Representación del método de componentes

Diagrama esquemático de una unión atornillada viga-pilar y su modelo mecánico mediante el método de componentes para el cálculo de estructuras de acero.

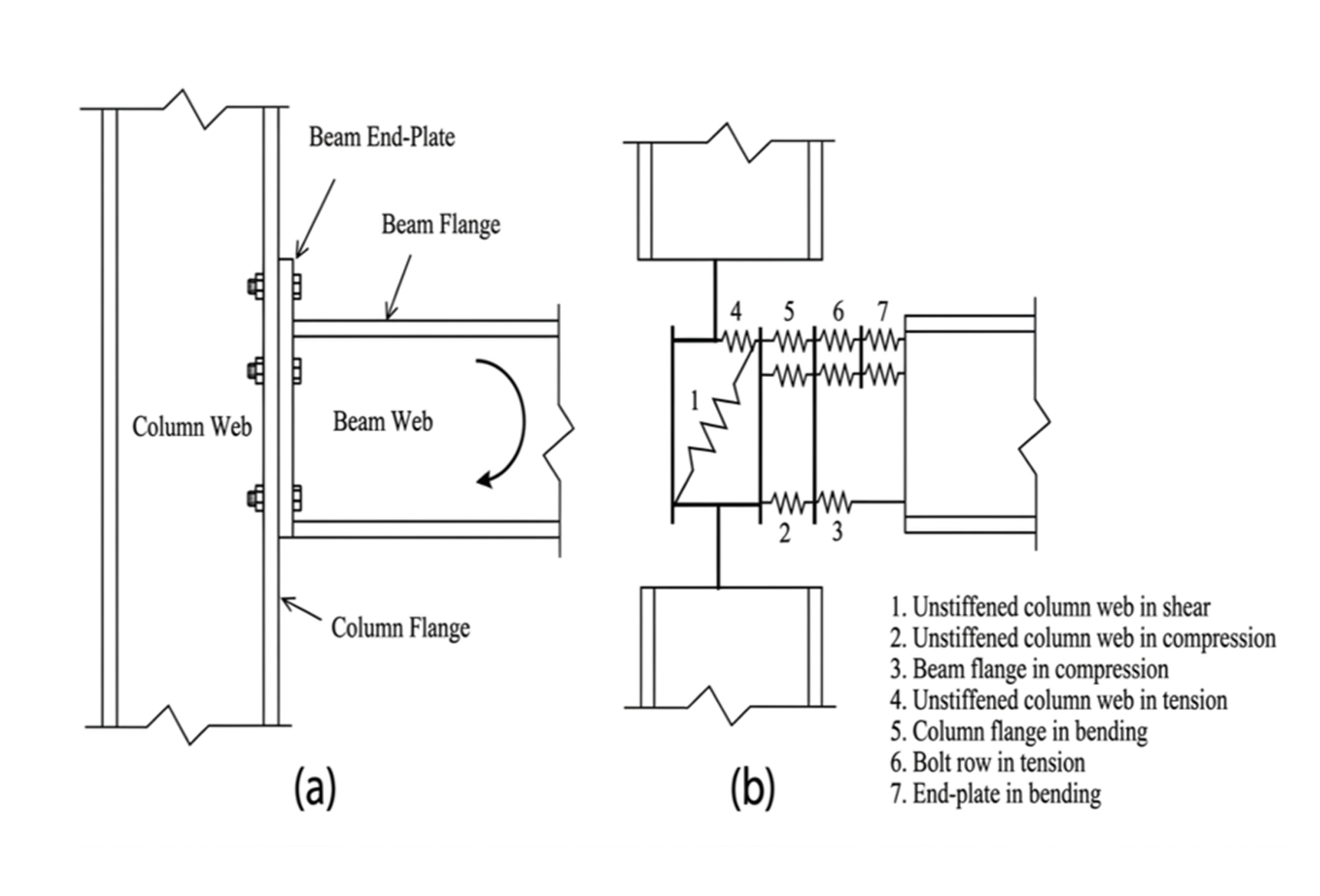

La ilustración presenta el método de componentes para modelar una unión atornillada de viga a pilar. La parte (a) muestra la configuración física de una unión con chapa frontal extendida, identificando el alma del pilar, el ala del pilar, el alma de la viga, el ala de la viga y la chapa frontal de la viga. La parte (b) muestra el modelo mecánico equivalente, formado por siete componentes individuales.
