Viga Continua con Articulaciones y Extremos Voladizos

Una viga Gerber continua con una configuración de rótulas que presenta un primer vano sin rótulas, vanos siguientes con una rótula cada uno y extremos en voladizo.

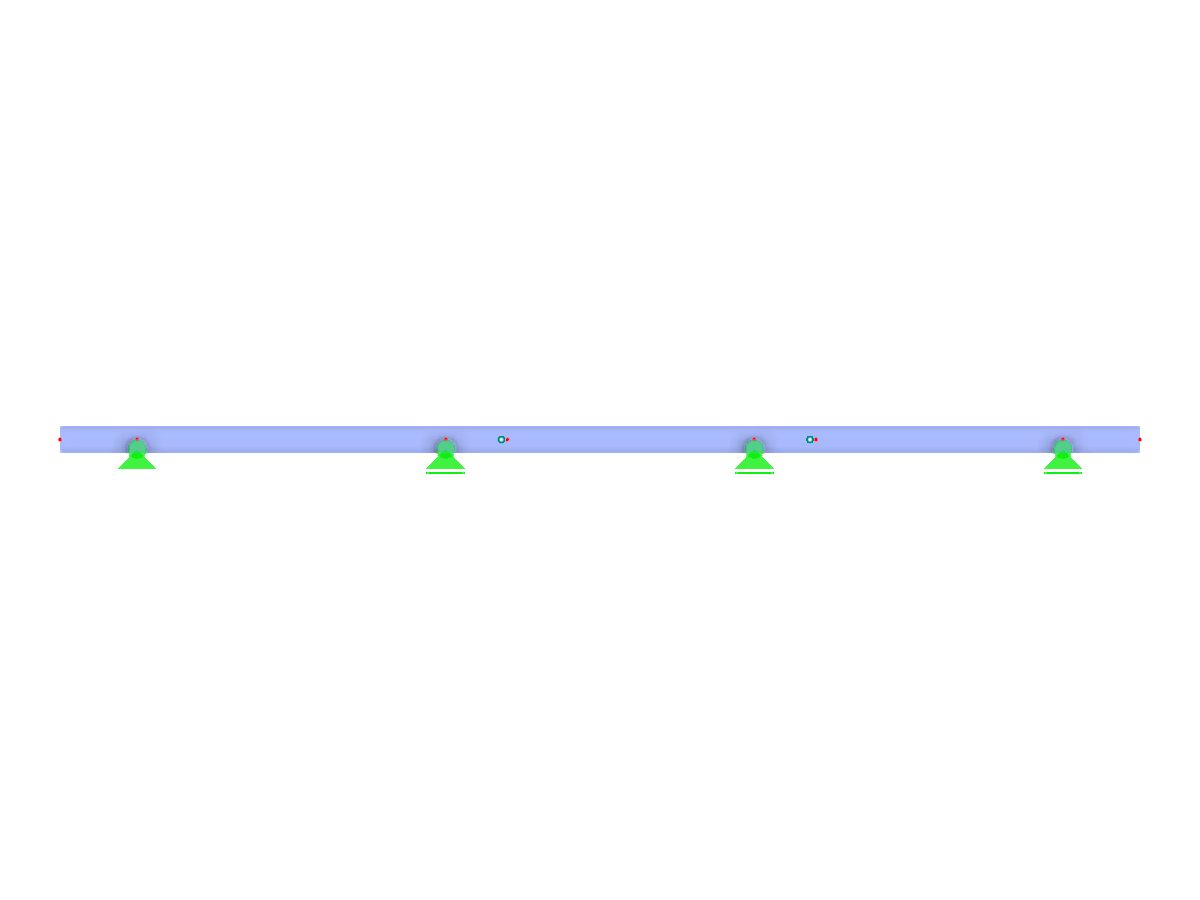

La imagen muestra un modelo de viga continua diseñado como una viga Gerber, que incorpora articulaciones en su estructura. La configuración comienza con un tramo que carece de articulación, seguido de secciones donde cada una presenta una articulación. Los extremos de la viga se extienden más allá de los apoyos, lo que se conoce como extremos en voladizo.
Usado en
Modelo en 3D
Más sobre el modelo 3D
Especificaciones
Los parámetros de los bloques se pueden editar dinámicamente
Número de nudos 8
Número de líneas 7
Número de barras 7
Número de superficies 0
Número de sólidos 0
Número de casos de carga 7
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 0.131 t
Dimensiones (métricas) 7,000 x 0,000 x 0,000 m
Dimensiones (imperiales) 22.97 x 0 x 0 feet
