Puente de celosía pasante con cordón superior parabólico y arriostramiento en cesta

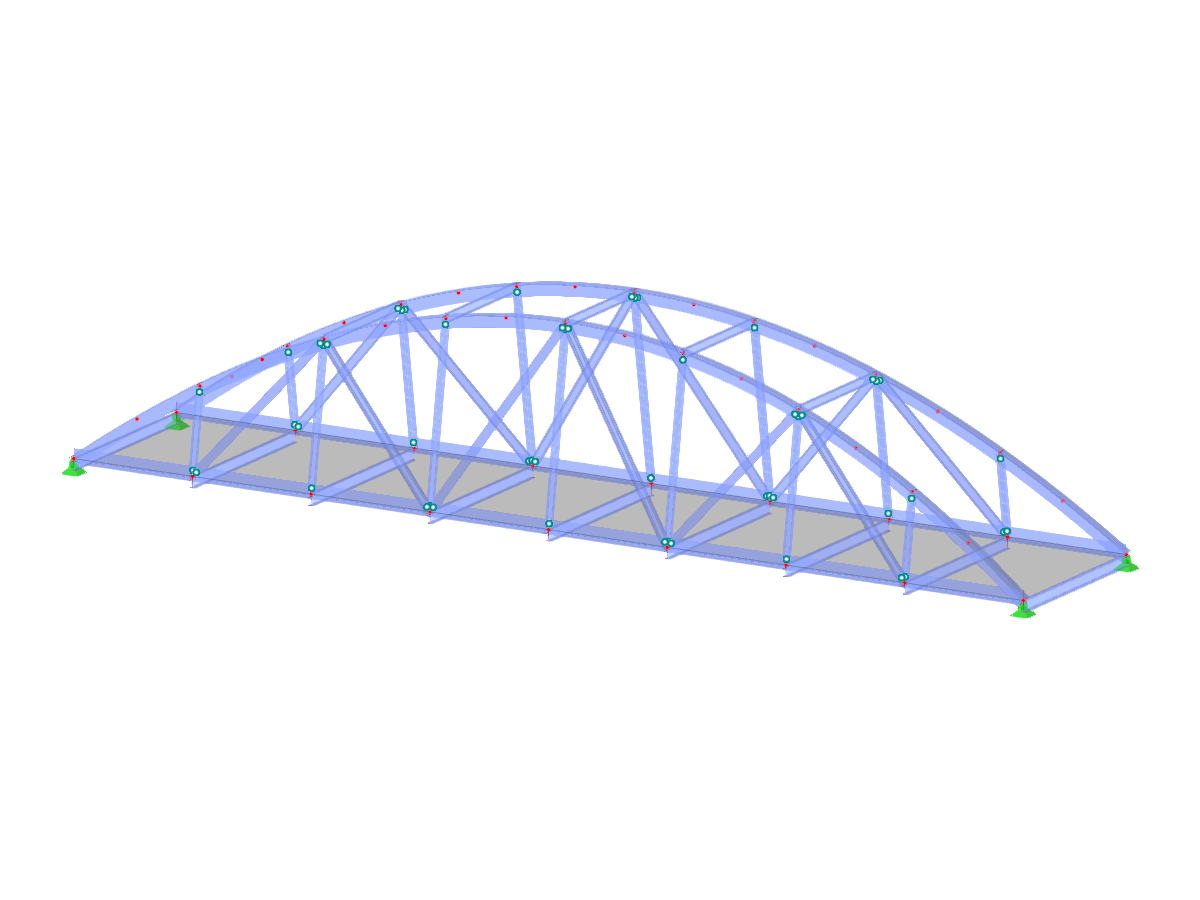

Puente de celosía tipo arco de cesta con cordones superiores parabólicos y celosías laterales inclinadas para una estética estructural mejorada.
La imagen muestra un puente de celosía inferior tipo "asa de cesta", caracterizado por sus celosías laterales inclinadas hacia el interior y sus cordones superiores parabólicos. Este diseño ofrece una combinación de integridad estructural y atractivo estético. A menudo se eligen tales configuraciones de puentes por su capacidad para distribuir eficientemente las cargas manteniendo una forma elegante. El uso de cordones superiores parabólicos contribuye a la belleza arquitectónica y a la eficiencia estructural.
Usado en
Modelo en 3D
Especificaciones
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 48 |
| Número de líneas | 74 |
| Número de barras | 72 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 21.858 t |
| Dimensiones (métricas) | 16,000 x 3,000 x 3,000 m |
| Dimensiones (imperiales) | 52.49 x 9.84 x 9.84 feet |
