Definir sección compuesta
Definir sección transversal compuesta

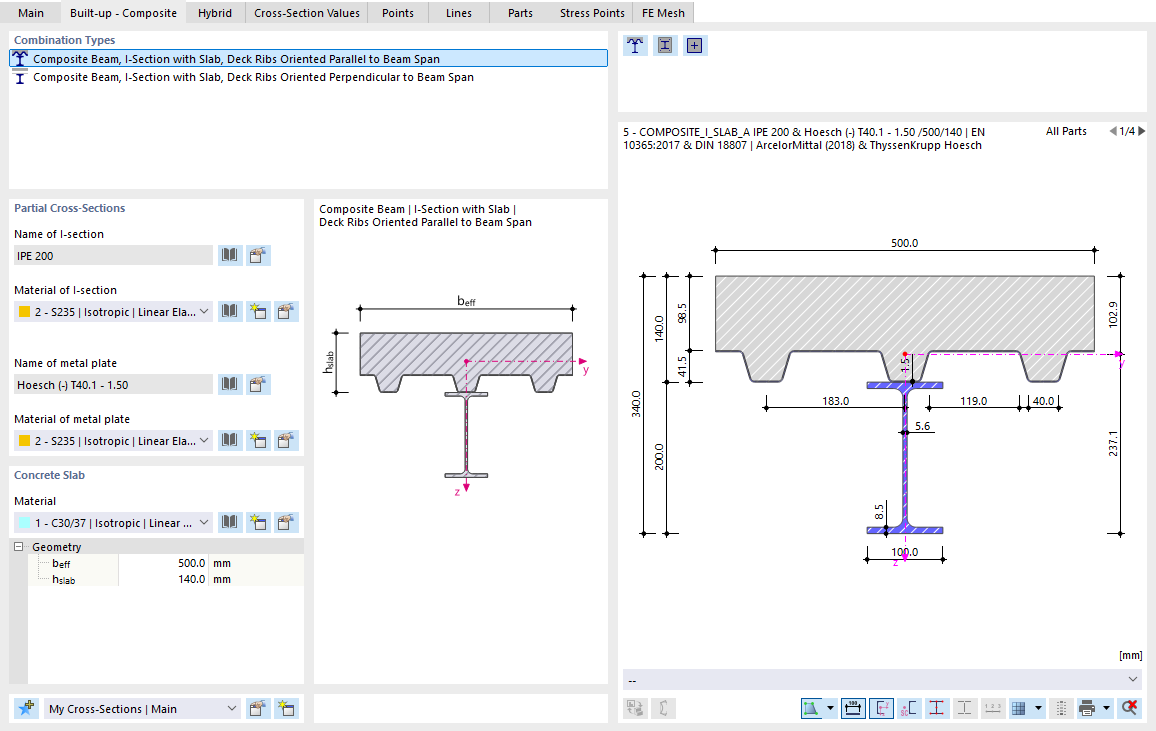

Representación de la definición de una sección mixta compuesta por un perfil en I y una chapa metálica o losa de hormigón. La máscara de entrada muestra la selección del tipo de combinación „Viga mixta | Perfil en I con losa, nervios de chapa orientados paralelamente al campo de viga“, así como los parámetros para el perfil en I (material S235) y la chapa metálica (Hoesch T40.1 - 1.50, material S235). La geometría de la losa de hormigón está definida con un ancho de 500 mm y una altura de 140 mm. El material de la losa de hormigón se indica como C30/37. Una representación gráfica ilustra la sección con todas las dimensiones en milímetros.
