Edificio de 7 plantas en construcción híbrida
Modelo estructural 3D de un edificio de 7 plantas en construcción híbrida con soportes de hormigón armado in situ, forjados mixtos de acero y muros de arriostramiento en la planta baja

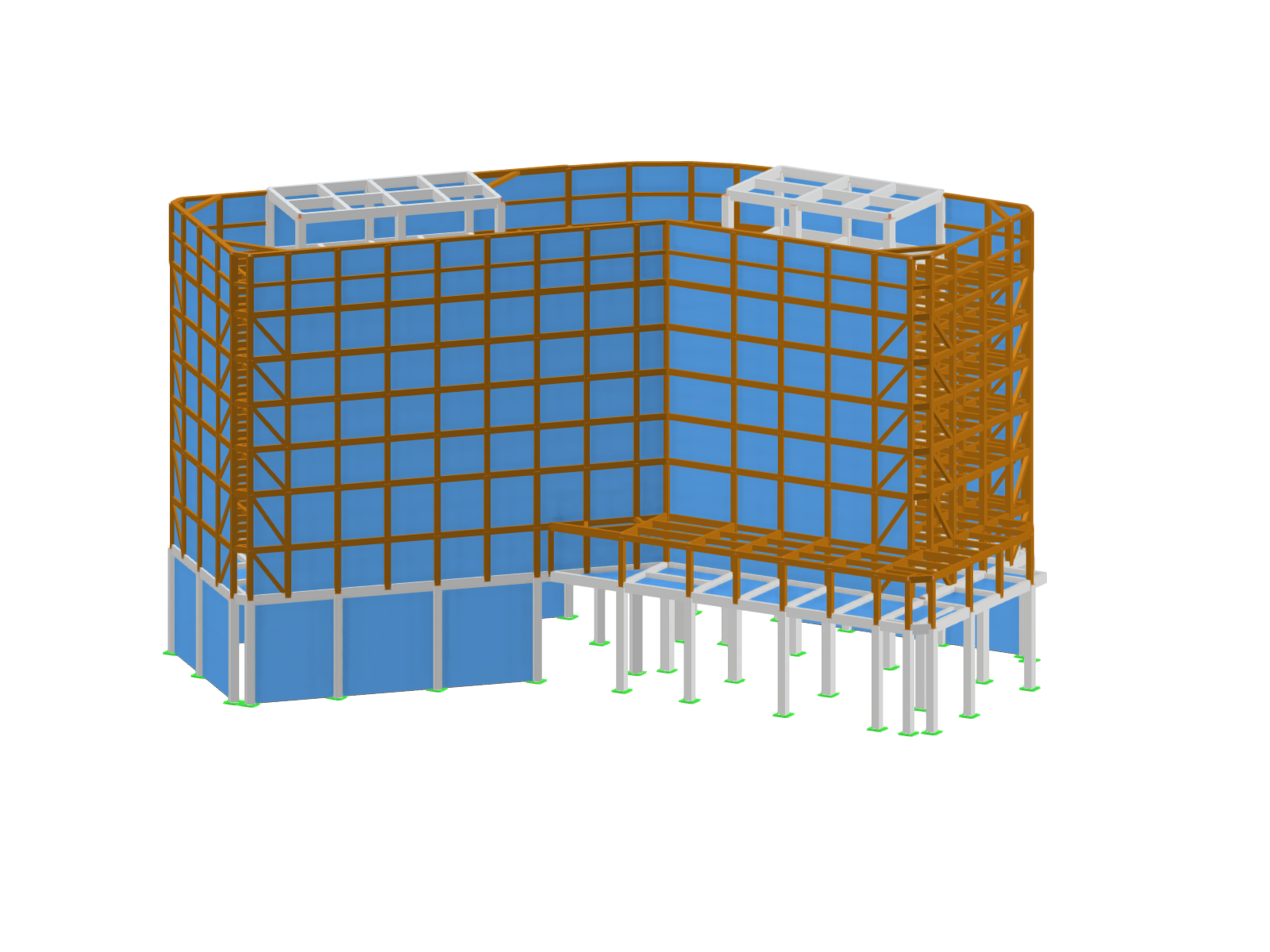

La imagen muestra el modelo estructural 3D de un edificio de 7 plantas en construcción híbrida. Las plantas superiores consisten en un pórtico de acero representado en color naranja con una retícula de vigas y pilares, así como superficies de piso y áreas de muro representadas en azul. La planta baja está modelada con pilares de hormigón armado blancos y paneles de muro rigidizadores. En la cubierta se reconocen dos subestructuras blancas para instalaciones técnicas. Los símbolos verdes en las bases de los pilares indican las condiciones de apoyo.
Modelo en 3D
No se puede descargar
Proyecto de cliente / solo para visualización
Más sobre el modelo 3D
Especificaciones
| Número de nudos | 1206 |
| Número de líneas | 2206 |
| Número de barras | 2157 |
| Número de superficies | 10 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 22 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 2750.796 t |
| Dimensiones (métricas) | 82,882 x 54,000 x 64,021 m |
| Dimensiones (imperiales) | 271.92 x 177.17 x 210.04 feet |
