Propiedades de visualización de longitudes eficaces en el cálculo de acero

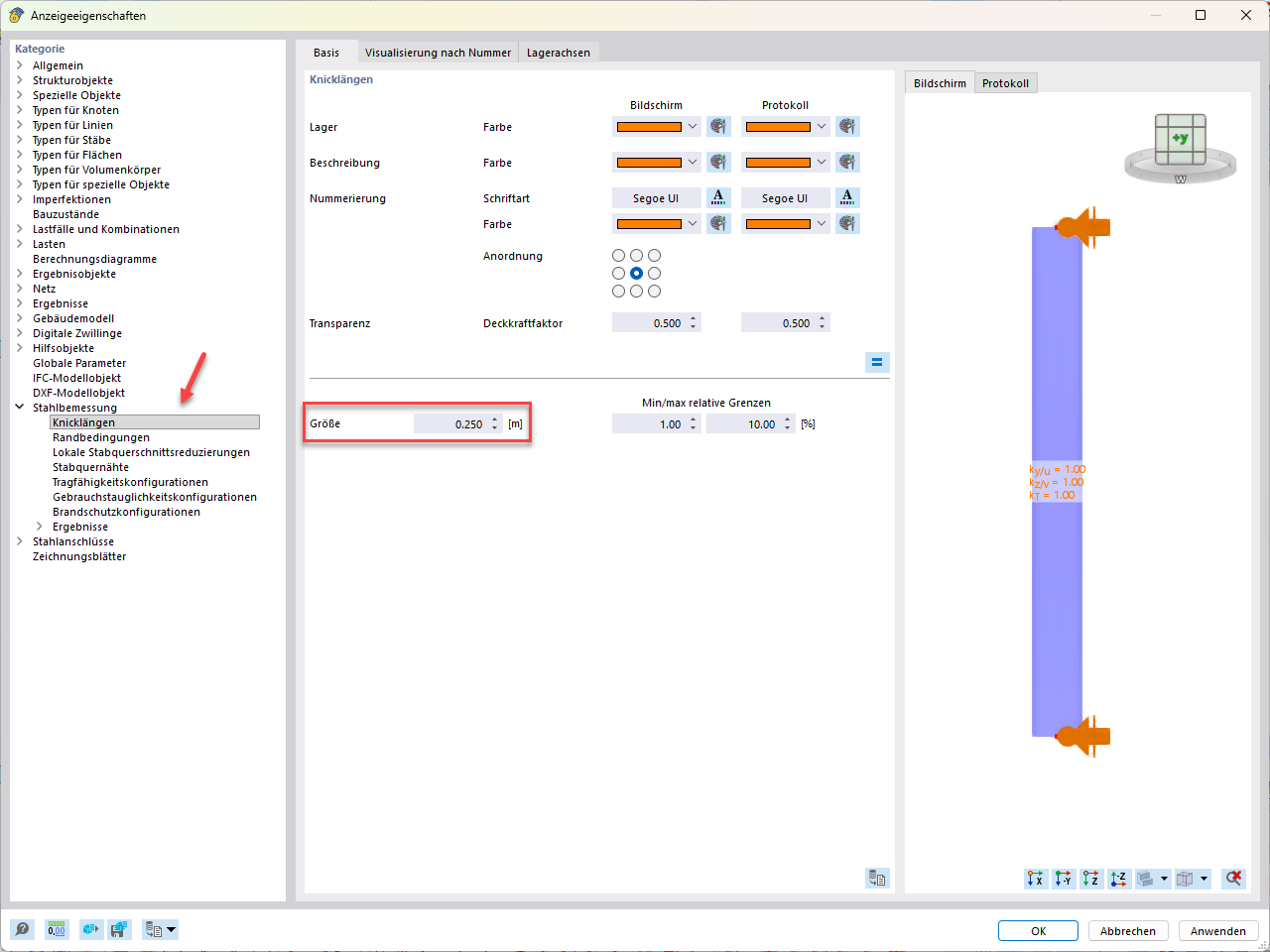

Diálogo de propiedades de representación con las longitudes eficaces seleccionadas en Cálculo de acero y configuraciones de cantidad y representación en pantalla e informe
El diálogo «Propiedades de visualización» muestra en el árbol de categorías bajo el punto Cálculo de acero las longitudes eficaces seleccionadas. En la pestaña «Base» se pueden definir colores, tipo de letra y disposición de los apoyos, así como la numeración para pantalla e informe. El factor de opacidad para la transparencia está definido con 0,500. En el campo «Tamaño» se ha introducido un valor de 0,250 m; los límites relativos mín./máx. son de 1,00 % a 10,00 %. A la derecha, la vista previa muestra una barra con apoyos representados en naranja y los coeficientes de longitud eficaz ky/u, kz/v y kT con un valor de 1,00 cada uno.
