Rigidez a tracción | Factor de activación: Capacidad, Ángulo y Posición

Diagramas de los tres subfactores del factor de activación, Capacidad, Ángulo y Posición, de la extensión del refuerzo a tracción anisótropo local

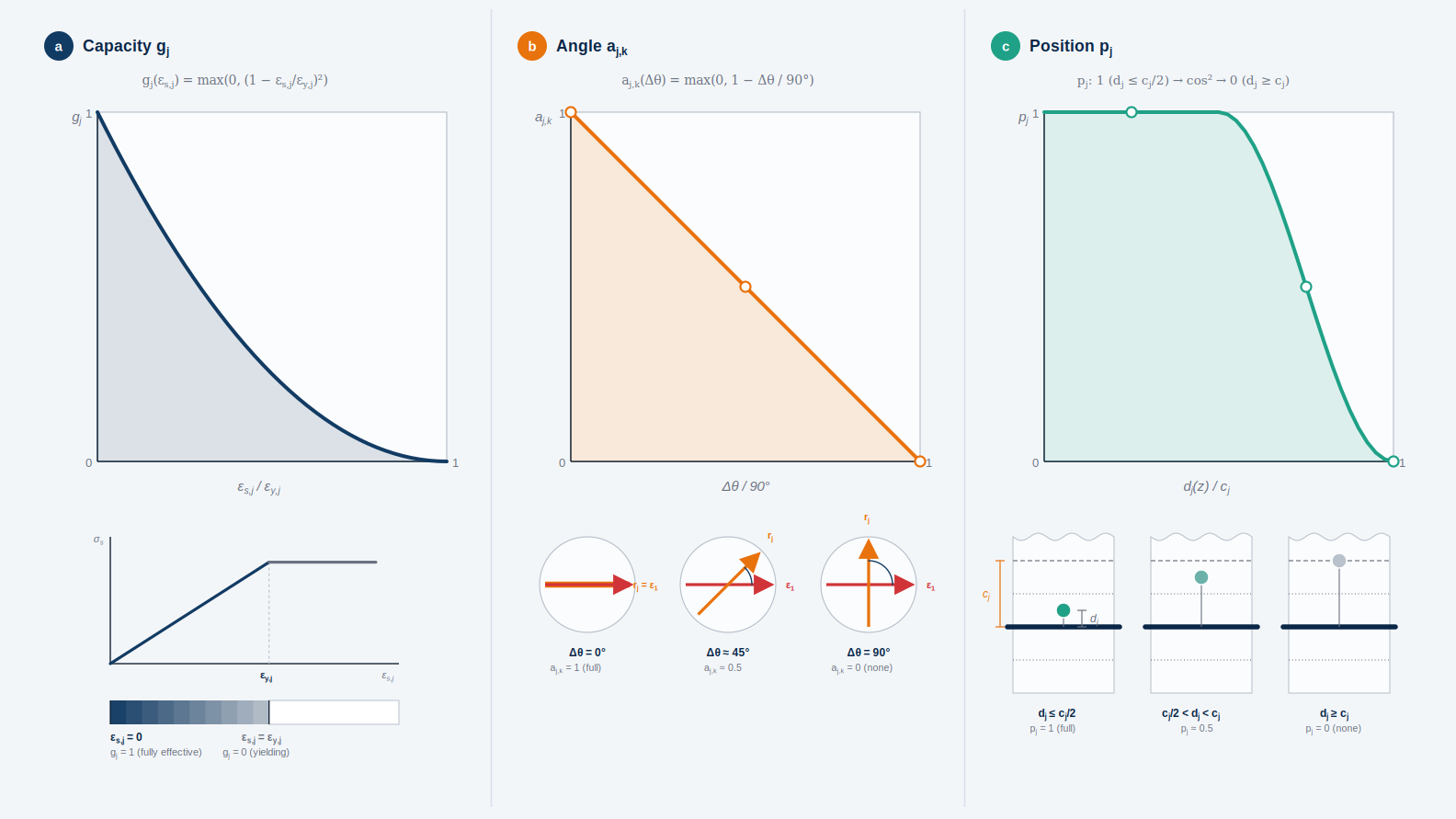

Gráfico de tres partes sobre los factores parciales multiplicativos del factor de activación Δα_j,k. La parte a muestra el factor de capacidad g_j en función de la deformación equivalente de la armadura: permanece en 1 hasta la deformación de fisuración y cae después hasta 0 en la deformación correspondiente al límite elástico; el curso depende del exponente n_VMB; en el método modificado según Quast se omite el desplazamiento por la deformación de fisuración. La parte b muestra el factor angular a_j,k como cos² (dirección principal 1) y sin² (dirección principal 2) en función del ángulo entre la dirección de armadura y la dirección principal 1, con tres bocetos para 0, 45 y 90 grados. La parte c muestra el factor de posición p_j: plenamente efectivo dentro de la zona de influencia a ambos lados de la armadura (distancia de influencia c_j), y fuera de ella en función de la relación entre las deformaciones equivalentes en la armadura y en la capa de hormigón, representado para una curva de deformación lineal ejemplar con franjas de la sección.
  • Rigidez a tracción
  • Rigidez a tracción
  • Factor de activación
  • Factor de capacidad
  • Factor angular
  • Factor de posición
