Análisis de estructuras de membranas y cables en RFEM

Búsqueda de forma y patrones de corte de estructuras de membranas

27. febrero 2017

El software de análisis por elementos finitos RFEM permite la búsqueda de forma y el análisis y dimensionado de estructuras de membranas y cables. Además, el software proporciona la opción de determinar los patrones de corte de estructuras de membranas tensadas y transferirlas a un programa de CAD.

La búsqueda de forma y el análisis de estructuras de membranas y cables pueden realizarse en el modelo completo. De esta manera, se puede tener en cuenta la elasticidad de la subestructura.

Búsqueda de forma de estructuras de membranas y cables tensados

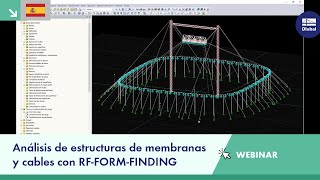

El módulo adicional RF‑FORM‑FINDING busca las formas de las estructuras de membranas y cables. La forma se calcula mediante el equilibrio entre las fuerzas de las superficies y las condiciones de contorno naturales o geométricas. El modelo pretensado se utiliza entonces como una base para los cálculos posteriores.

En el proceso de búsqueda de forma, es posible considerar el peso propio, cualquier carga libre y las presiones interiores. Para las membranas se pueden utilizar tanto materiales isótropos como ortótropos.

El proceso de búsqueda de forma se realiza de manera iterativa según el método de la estrategia de actualización de referencias URS (Updated Reference Strategy) de los Prof. Bletzinger / Prof. Ramm, el cual es uno de los métodos más complejos y precisos.

Patrones de corte de estructuras de membranas tensadas

El módulo adicional RF‑CUTTING‑PATTERN genera patrones de corte muy exactos para estructuras de membranas. Las condiciones de contorno de los patrones de corte en la geometría curvada se determinan mediante líneas de contorno y líneas de corte planas o geodésicas independientes. El proceso de aplanado se realiza según la teoría de la energía mínima.

Para cada patrón se puede aplicar compensaciones constantes o lineas en dirección de la urdimbre y de la trama. Además, es posible definir tolerancias de soldaduras y de contorno para el proceso de fabricación.
