Software para cálculo y análisis de tensiones de tuberías

Análisis y diseño estructural por elementos finitos

El programa de análisis estructural RFEM es la base de un sistema de software modular. El programa principal RFEM se utiliza para definir estructuras, materiales y cargas de sistemas estructurales planos y espaciales compuestos de placas, muros, láminas y barras. El programa permite también la creación de estructuras combinadas, así como el modelado elementos sólidos y de contacto.

Modelado de tuberías

El módulo RF‑PIPING se utiliza para el modelado de tuberías y la definición de cargas conforme a la normativa.

Es posible definir componentes específicos de tuberías tales como válvulas, reducciones, bridas, tes, juntas de dilatación, etc. y considerarlos junto con la estructura de soporte.

Cálculo de tuberías

El módulo adicional RF‑PIPING Design compara las tensiones existentes en tuberías con las tensiones admisibles según EN 13480‑3, ASME B31.1 y ASME B31.3.

Análisis dinámico de vibraciones y cálculo antisísmico

Para el análisis dinámico de sistemas de tuberías, están disponibles varios módulos adicionales para la determinación de vibraciones naturales y modos de vibración, análisis de vibraciones forzadas y la generación de cargas laterales equivalentes para sismos.

Base de datos de conocimientos | Sistemas de tuberías

  1. Figura 01 - Combinatoria

    Combinaciones de carga para tensiones de tuberías debidas cargas ocasionales

    Los módulos adicionales RF-PIPING y RF-PIPING Design permiten diseñar sistemas de tuberías según EN 13480-3 [1], ASME B31.1 y B31.3. En el caso de la norma europea, la determinación de las tensiones de tubería está basada en las fórmulas del apartado 12.3 Análisis de flexibilidad. Dependiendo del tipo de tensión, se aplica uno o más momentos resultantes sin considerarse entre ellos. Esta diferenciación ocurre al determinar, por ejemplo, las tensiones debidas a cargas ocasionales.

  2. Combinación de carga automática en RF-PIPING

    Combinación de carga automática

    Al igual que en RFEM, las combinaciones de carga pueden generarse automáticamente en RF‑PIPING. Esta función se activa de manera predeterminada y crea las combinaciones de carga y de resultados recomendadas para el cálculo de tuberías. Es necesario asignar la categoría de acción relevante en los casos de carga con el fin de generar las combinaciones correctas. Para esto, están disponibles nuevas categorías de acción implantadas específicamente para cargas en tuberías.

Más artículos de la base de datos de conocimientos

Contacte con nosotros

Contacte con Dlubal Software

¿Tiene preguntas o necesita asesoramiento?

Contacte con nosotros o encuentre varias soluciones sugeridas y consejos útiles en nuestra página de preguntas más frecuentes (FAQ).

+34-911-438-160

info@dlubal.com

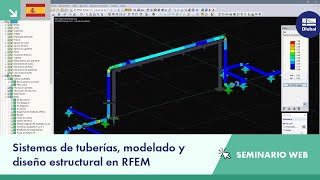

Seminario web: Modelado y diseño estructural de sistemas de tuberías en RFEM

RFEM Programa principal
RFEM 5.xx

Programa principal

Software de ingeniería estructural de análisis por elementos finitos (AEF) para sistemas estructurales planos o espaciales compuestos de barras, placas, muros, láminas, sólidos y elementos de contacto

Precio de la primera licencia
3.540,00 USD
RFEM Sistemas de tuberías
RF-PIPING 5.xx

Módulo adicional

Modelado de tuberías

Precio de la primera licencia
1.750,00 USD
RFEM Sistemas de tuberías
RF-PIPING Design 5.xx

Módulo adicional

Cálculo estructural y análisis de tensiones de tuberías

Precio de la primera licencia
1.480,00 USD
RFEM Análisis dinámico
RF-DYNAM Pro - Natural Vibrations  5.xx

Módulo adicional

Análisis dinámico de frecuencias propias y modos de vibración de modelos de barras, superficies y sólidos

Precio de la primera licencia
1.030,00 USD
RFEM Análisis dinámico
RF-DYNAM Pro - Forced Vibrations 5.xx

Módulo adicional

Análisis dinámico y sísmico incluyendo el análisis en el dominio del tiempo y el análisis espectral multimodal

Precio de la primera licencia
1.120,00 USD
RFEM Análisis dinámico
RF-DYNAM Pro - Equivalent Loads 5.xx

Módulo adicional

Análisis de cargas sísmicas y estáticas usando el análisis del espectro de respuesta multimodal

Precio de la primera licencia
760,00 USD
RFEM Análisis dinámico
RF-DYNAM Pro – Nonlinear Time History 5.xx

Módulo adicional

Análisis dinámico no lineal debido a excitaciones

Precio de la primera licencia
1.120,00 USD
