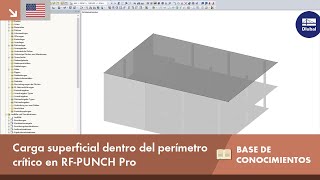

Carga superficial dentro del perímetro crítico en RF-PUNCH Pro

Artículo técnico

RF-PUNCH Pro realiza el cálculo de la resistencia a punzonamiento en ubicaciones donde se aplican cargas puntuales (uniones de pilares, apoyos en nudos y cargas en nudo), así como en los extremos y esquinas de muros.

Si realiza el cálculo de resistencia a punzonamiento en RF-PUNCH Pro en una ubicación donde se aplican cargas puntuales, la carga de punzonamiento se puede determinar directamente desde el esfuerzo axil de un pilar, la fuerza en el apoyo o directamente de la carga en el nudo.

Determinación de la carga de punzonamiento desde una distribución de esfuerzos cortantes en la superficie

Es difícil transferir la carga de punzonamiento directamente desde los esfuerzos en la superficie en el caso de ubicaciones de aplicación de carga lineal (esquinas y extremos de muro). Para estos casos de aplicación, RF-PUNCH Pro utiliza el esfuerzo cortante en el perímetro crítico de la superficie analizada y determina la carga de punzonamiento que se va a aplicar luego para el cálculo. El método para determinar la carga de punzonamiento en esquinas y extremos de muro ya se ha descrito en este artículo técnico.

Carga de punzonamiento para losas planas

Sin embargo, también es posible determinar la carga de punzonamiento desde el esfuerzo "suavizado" o "esfuerzo cortante sin suavizar sobre el perímetro crítico" para losas planas ubicadas en apoyos en nudo o pilares.

En el comentario a EN 1992-1-1 [2], el apartado "A (5)" indica que las componentes de carga de una carga uniformemente distribuida dentro del perímetro crítico no se deben ignorar o restar cuando se usan losas planas.

Consideración de la carga superficial dentro del perímetro crítico

Desde la versión de programa RFEM 5.20.01, RF-PUNCH Pro ofrece una opción para considerar la carga superficial dentro del perímetro crítico. Esta opción está disponible en la tabla "1.5 Nudos de punzonamiento".

Figura 01 - Tabla de entrada 1.5 Nudos de punzonamiento

Las siguientes tres opciones están disponibles:

  • No considerar la carga superficial dentro del perímetro crítico
  • Introducir la carga superficial dentro del perímetro crítico
  • Determinar la carga superficial dentro del perímetro crítico

Distinción entre las opciones "Introducir" y "Determinar"

RF-PUNCH Pro es capaz de determinar las cargas superficiales dentro del perímetro crítico automáticamente por medio de la distribución de cargas en la superficie del caso de carga respectivo.

Figura 02 - Configuración para determinar y considerar la carga superficial dentro del perímetro crítico automáticamente

Los resultados intermedios para la determinación automática de las cargas superficiales dentro del perímetro crítico están recogidas en la tabla de resultados "2.1 Cálculo de punzonamiento" en la sección "Tensión tangencial máxima aplicada". Aquí también se documente el tamaño aplicado de la superficie.

Figura 03 - Tabla 2.1 con los detalles de los resultados para determinar automáticamente la carga superficial

La carga superficial aplicada en el módulo adicional se puede comprobar gráficamente al mostrar la "Distribución de carga" para la CO determinante (en este caso CO9, ver los "Resultados" en la figura 03) para los elementos en 2D. Puede encontrar la distribución de cargas en el navegador "Resultados" cuando se activa la visualización de resultados para CO9.

Figura 04 - Distribución de cargas en la superficie para la CO determinante

Si se ha seleccionado la opción "Introducir", el cuadro de diálogo cambia y puede especificar directamente el valor de la carga.

Figura 05 - Introducir la carga superficial dentro del perímetro crítico

Distinción entre carga y combinación de resultados

Se puede utilizar la opción "Determinar" si hay una carga claramente definida. Este es el caso si se han seleccionado las combinaciones de cargas (COs) para el cálculo en el cuadro de diálogo "1.1 Datos generales". Si se seleccionan las combinaciones de resultados (CRs) en vez de las COs, no hay una situación de carga clara. En este caso, se va a mostrar el mensaje 58) que informa de que no es posible determinar la carga superficial dentro de la sección crítica para las combinaciones de resultados.

Figura 06 - Nota sobre el cálculo núm. 58) cuando se aplica una combinación de resultados

Palabras clave

Punzonamiento Esquina del muro Extremo del muro Carga superficial Perímetro Esfuerzo cortante Cálculo de la resistencia a punzonamiento

Referencia

[1]   Eurocode 2: Design of concrete structures - Part 1‑1: General rules and rules for buildings; EN 1992‑1‑1:2004 +&nbso;AC:2010
[2]   Fingerloos, F.; Hegger, J.; Zilch, K.: Eurocode 2 für Deutschland - Kommentierte Fassung, 2., überarbeitete Auflage. Berlin: Beuth, 2016
