30.05.2024
022973

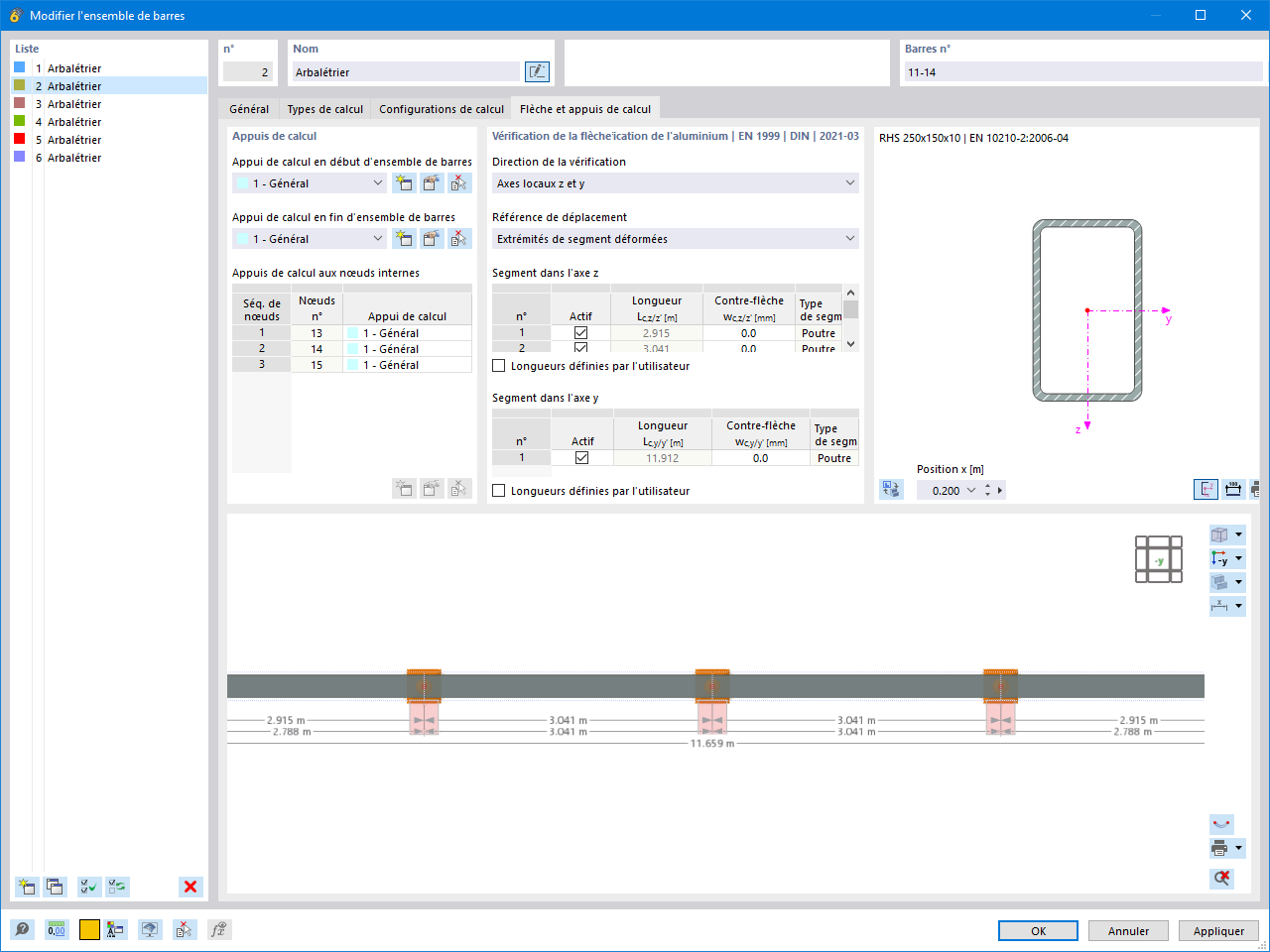

Jeu de barres, Flèche et Appuis de calcul

Représentation de la flèche et des appuis de vérification dans logiciel de vérification de l’aluminium. Affiche l’ELU et les options d’entrée pour le jeu de barres.
L’image montre une vue détaillée du calcul de la flèche et des ajustements des appuis de calcul dans un outil de vérification de l'aluminium. Elle illustre comment des ensembles de barres sont vérifiés pour leur aptitude au service en termes de flèche et d'appui. La représentation des options d’utilisation et des zones de saisie spécifiques permettent d’optimiser la structure en fonction de la flèche.
Utilisé dans
03.04.2025
022977

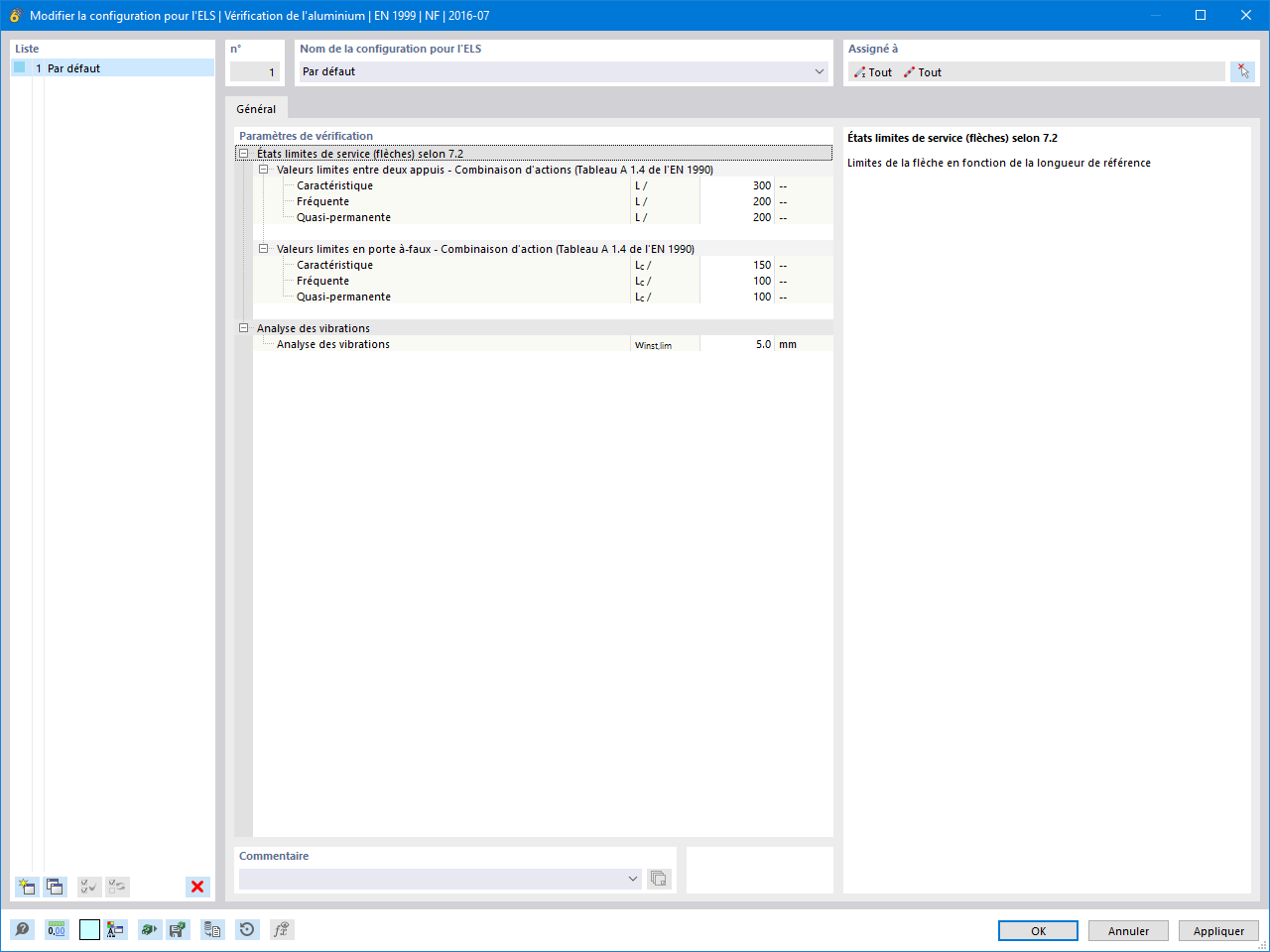

Configuration de l’ELS
Configuration pour la vérification d’éléments en aluminium
L’image montre une interface de configuration pour la vérification et l’ELS des éléments en aluminium. Cela comprend des paramètres spécifiques nécessaires pour l’optimisation et l’analyse des structures en aluminium. L’accent est mis sur l’ajustement des paramètres pour garantir la performance structurelle et répondre aux exigences de sécurité.
30.05.2024
022978
Exploitation graphique et tabulaire
Représentation graphique des distributions de contraintes et des formules de vérification pour la capacité portante des composants en aluminium.
L'évaluation de la capacité portante et de la stabilité des structures en aluminium est présentée graphiquement et sous forme de tableaux. Les distributions des contraintes et les formules de vérification sont illustrées pour permettre une analyse compréhensible. Les détails des résultats de vérification sont largement visibles. Les données d'entrée et de résultat sont documentées dans le rapport d'impression. Les utilisateurs peuvent personnaliser la sortie des résultats selon leurs besoins.
Utilisé dans
Modèle 3D
En savoir plus sur le modèle 3D
Spécifications
Nombre de nœuds 48
Nombre de lignes 83
Nombre de barres 83
Nombre de surfaces 0
Nombre de solides 0
Nombre de cas de charge 13
Nombre de combinaisons de charges 68
Nombre de combinaisons de résultats 2
Poids total 1,750 t
Dimensions (métriques) 12,000 x 3,500 x 18,000 m
Dimensions (impériales) 39.37 x 11.48 x 59.06 feet
