04.04.2025
022975

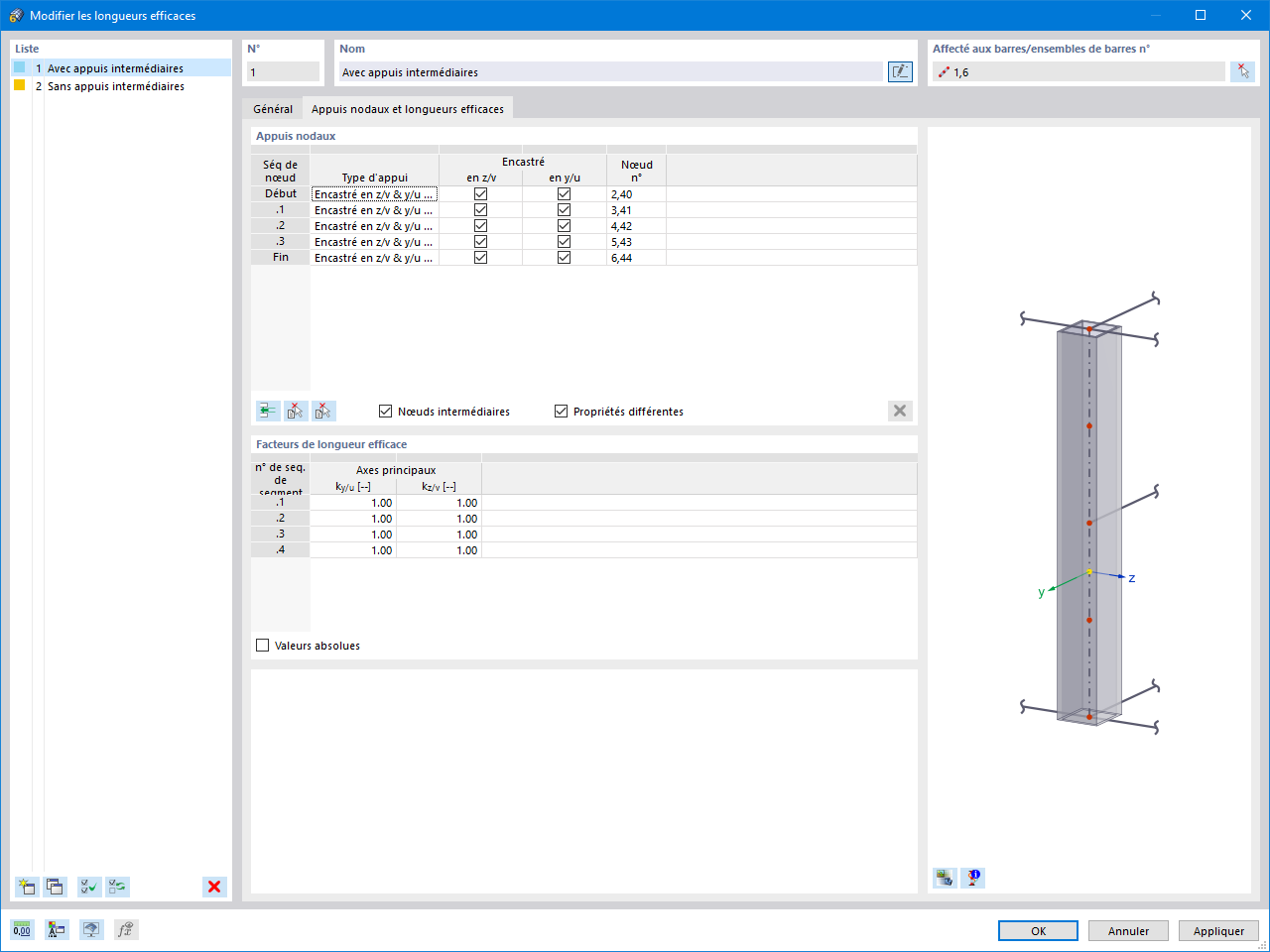

Définition de longueur efficace pour analyse de stabilité
Définition des longueurs de flambement pour la vérification de la stabilité en vérification de l’aluminium avec la configuration des appuis nodaux et des coefficients de longueur de flambement.
L’image illustre la façon dont les longueurs efficaces pour la vérification de la stabilité sont définies dans le module complémentaire de vérification de l’aluminium. La boîte de dialogue d’entrée pour les appuis nodaux et les coefficients de longueur de flambement est affichée. Ces paramètres sont essentiels pour une analyse de stabilité correcte des structures en aluminium. Une définition soignée de ces éléments est essentielle pour un dimensionnement précis.
30.05.2024
022978
Exploitation graphique et tabulaire
Représentation graphique des distributions de contraintes et des formules de vérification pour la capacité portante des composants en aluminium.
L'évaluation de la capacité portante et de la stabilité des structures en aluminium est présentée graphiquement et sous forme de tableaux. Les distributions des contraintes et les formules de vérification sont illustrées pour permettre une analyse compréhensible. Les détails des résultats de vérification sont largement visibles. Les données d'entrée et de résultat sont documentées dans le rapport d'impression. Les utilisateurs peuvent personnaliser la sortie des résultats selon leurs besoins.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 48 |
| Nombre de lignes | 83 |
| Nombre de barres | 83 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 13 |
| Nombre de combinaisons de charges | 68 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 1,750 t |
| Dimensions (métriques) | 12,000 x 3,500 x 18,000 m |
| Dimensions (impériales) | 39.37 x 11.48 x 59.06 feet |
