09.03.2024
026144
Détail des assemblages en acier dans une structure porteuse

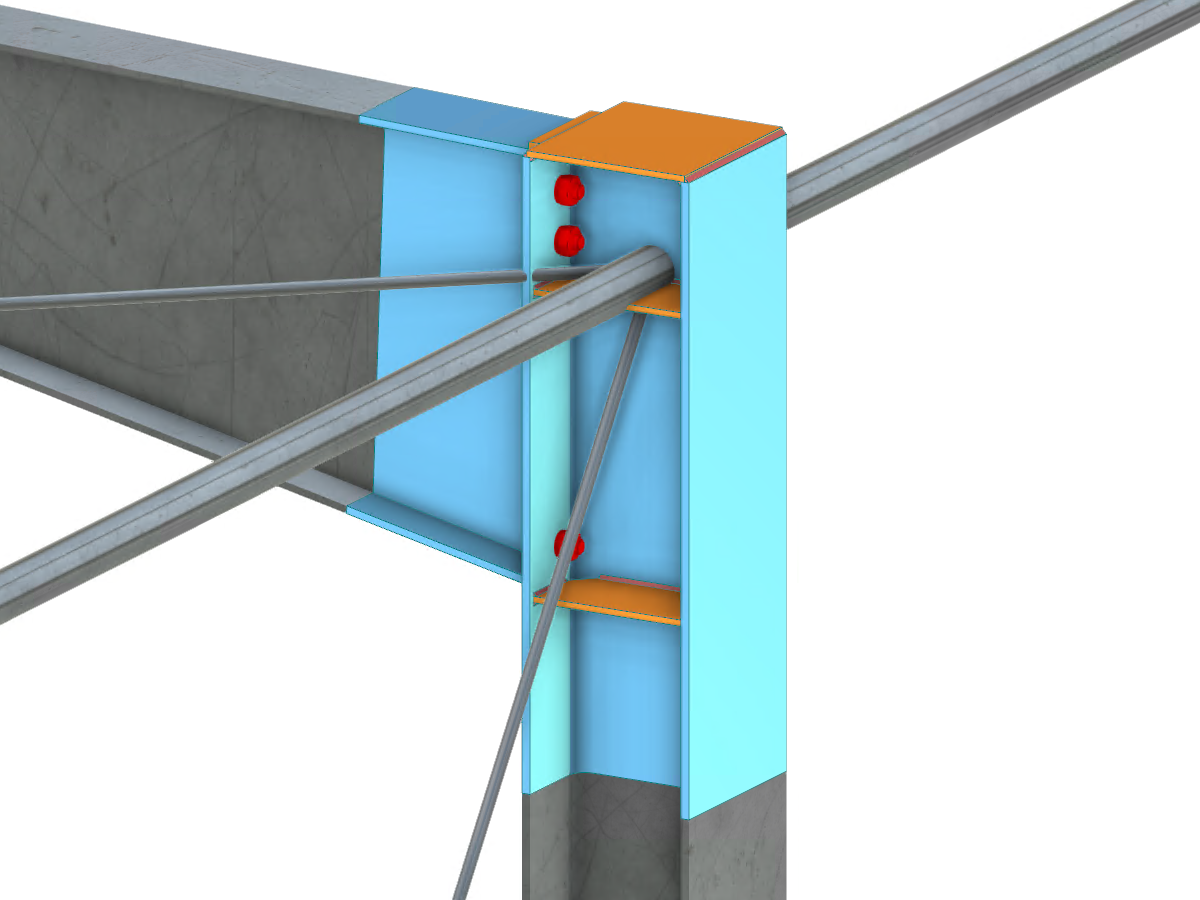

Détail de l'assemblage en acier
Modèle 3D
Spécifications
| Nombre de nœuds | 71 |
| Nombre de lignes | 116 |
| Nombre de barres | 116 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 11 |
| Nombre de combinaisons de charges | 32 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 17,474 t |
| Dimensions (métriques) | 23,000 x 14,419 x 50,000 m |
| Dimensions (impériales) | 75.46 x 47.31 x 164.04 feet |
30.05.2024
027477
Appui articulé d'un poteau en acier avec dimensions

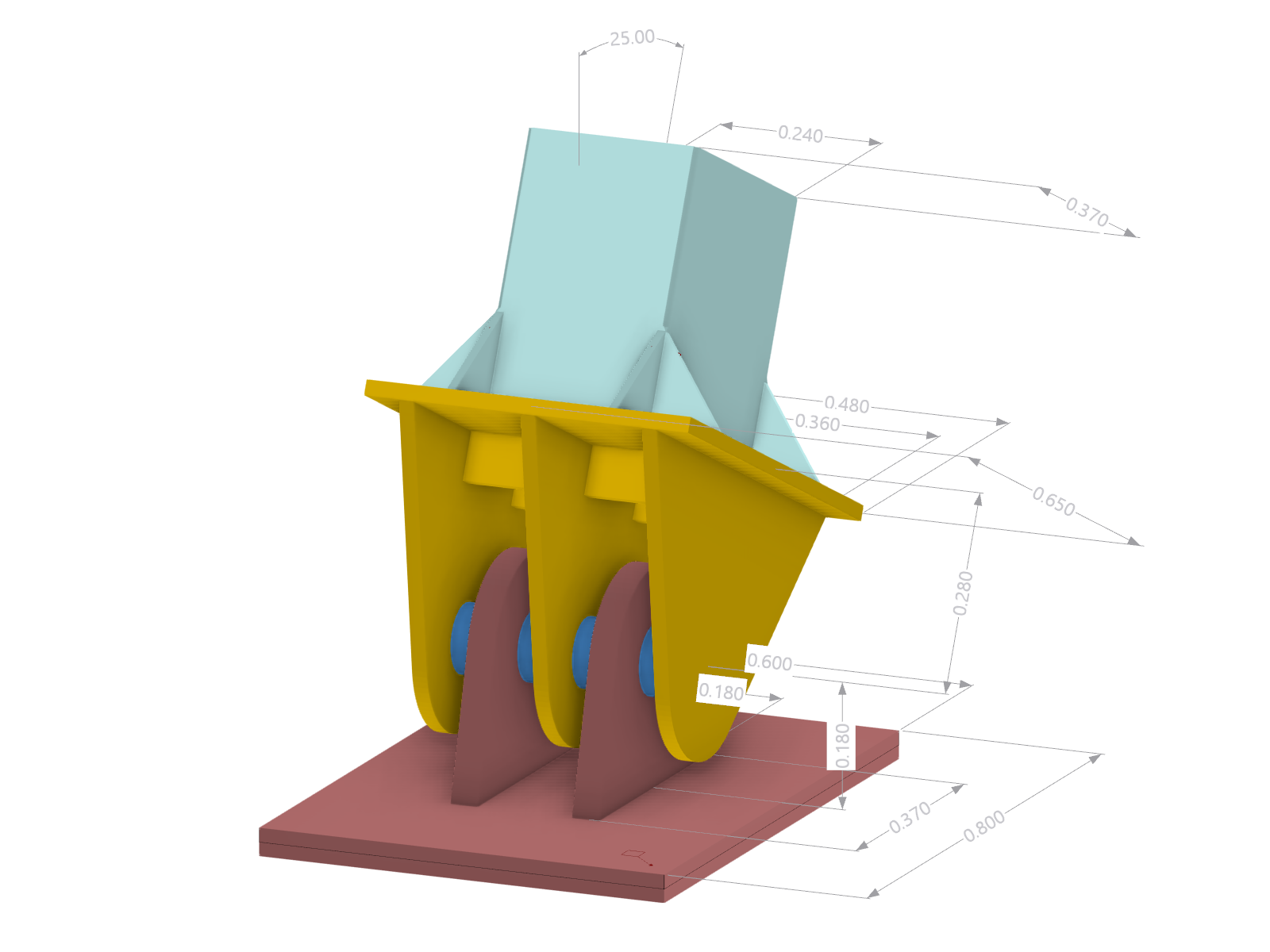

Appui articulé d'un poteau en acier, dimensions
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 98 |
| Nombre de lignes | 106 |
| Nombre de barres | 1 |
| Nombre de surfaces | 32 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,427 t |
| Dimensions (métriques) | 0,855 x 0,874 x 0,600 m |
| Dimensions (impériales) | 2.81 x 2.87 x 1.97 feet |
30.05.2024
027468
Appui articulé d'un poteau en acier avec dimensions

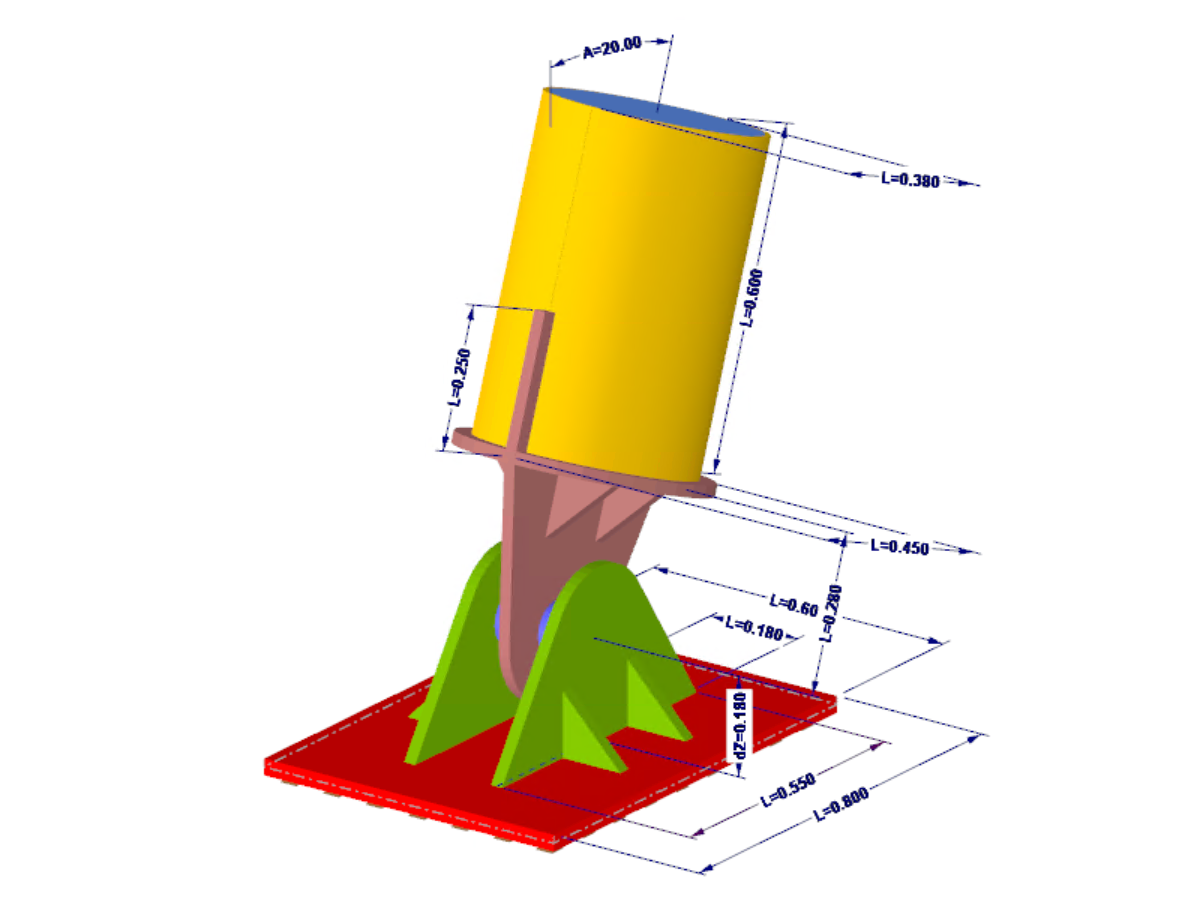

Appui articulé d'un poteau en acier
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 68 |
| Nombre de lignes | 54 |
| Nombre de barres | 1 |
| Nombre de surfaces | 20 |
| Poids total | 0,299 t |
| Dimensions (métrique) | 1,037 x 0,692 x 1,229 m |
| Dimensions (impériales) | 3.4 x 2.27 x 4.03 feet |
| Version du logiciel | 5.26.02 |
30.05.2024
027470
Traction sur un poteau en acier
Appui articulé d'un poteau en acier, traction
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 68 |
| Nombre de lignes | 54 |
| Nombre de barres | 1 |
| Nombre de surfaces | 20 |
| Poids total | 0,299 t |
| Dimensions (métrique) | 1,037 x 0,692 x 1,229 m |
| Dimensions (impériales) | 3.4 x 2.27 x 4.03 feet |
| Version du logiciel | 5.26.02 |
09.03.2024
027498
Contrainte dans l'assemblage d'un poteau en acier

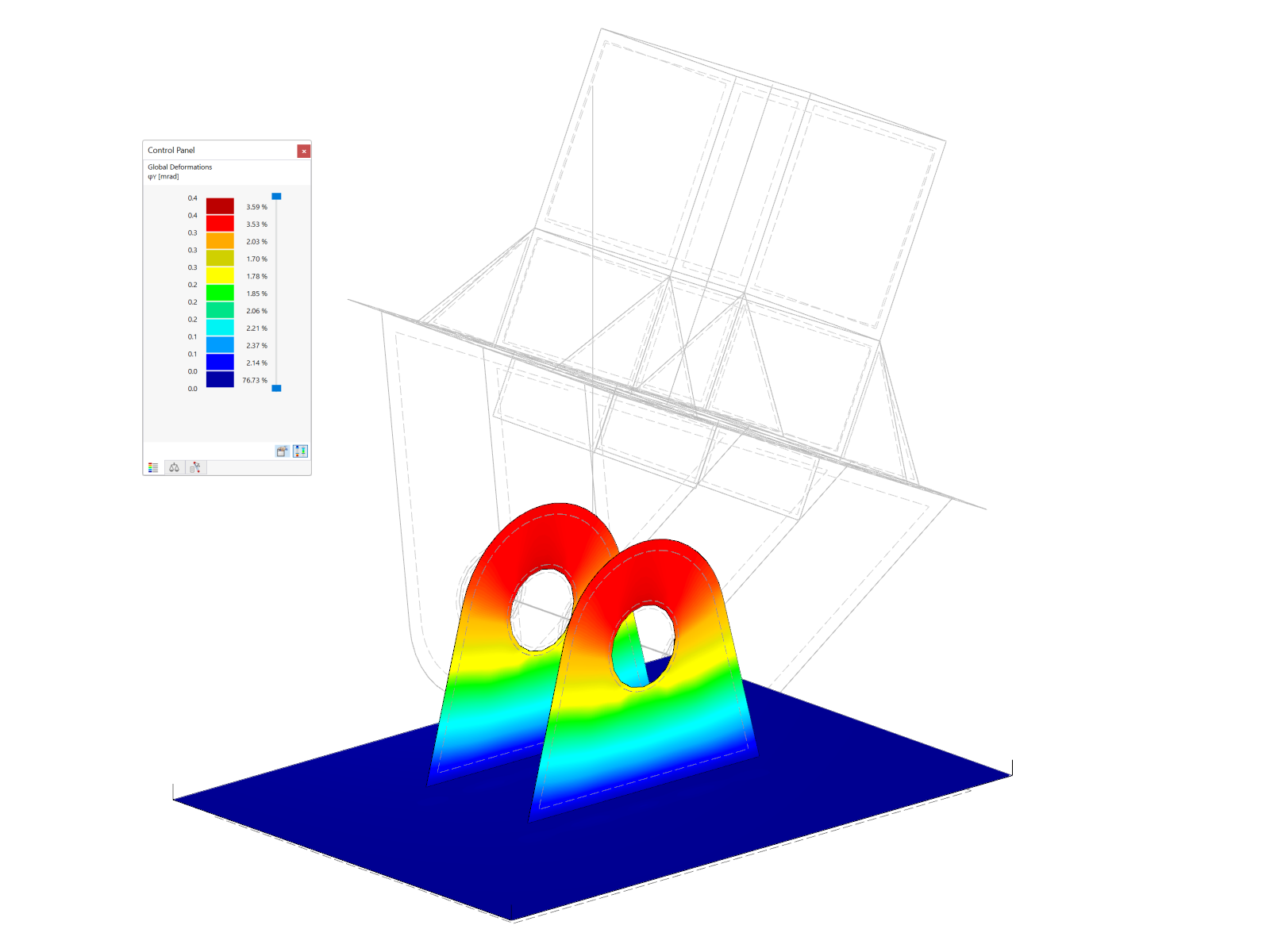

Contrainte dans l'assemblage d'un appui en acier
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 98 |
| Nombre de lignes | 106 |
| Nombre de barres | 1 |
| Nombre de surfaces | 32 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,427 t |
| Dimensions (métriques) | 0,855 x 0,874 x 0,600 m |
| Dimensions (impériales) | 2.81 x 2.87 x 1.97 feet |
