Représentation du diagramme d’interaction moment-effort normal pour l’analyse de la capacité portante des sections en béton armé.
Diagramme d’interaction de la maquette dans le rapport d’impression
Le diagramme My-N montre l’interaction entre les moments et la charge axiale dans le modèle statique.
Représentation du diagramme d’interaction moment-effort normal pour l’analyse de la capacité portante des sections en béton armé.
Diagramme d’interaction de la maquette dans le rapport d’impression
Le diagramme My-N montre l’interaction entre les moments et la charge axiale dans le modèle statique.
30.05.2024
026987

Diagramme d’interaction moment-effort normal

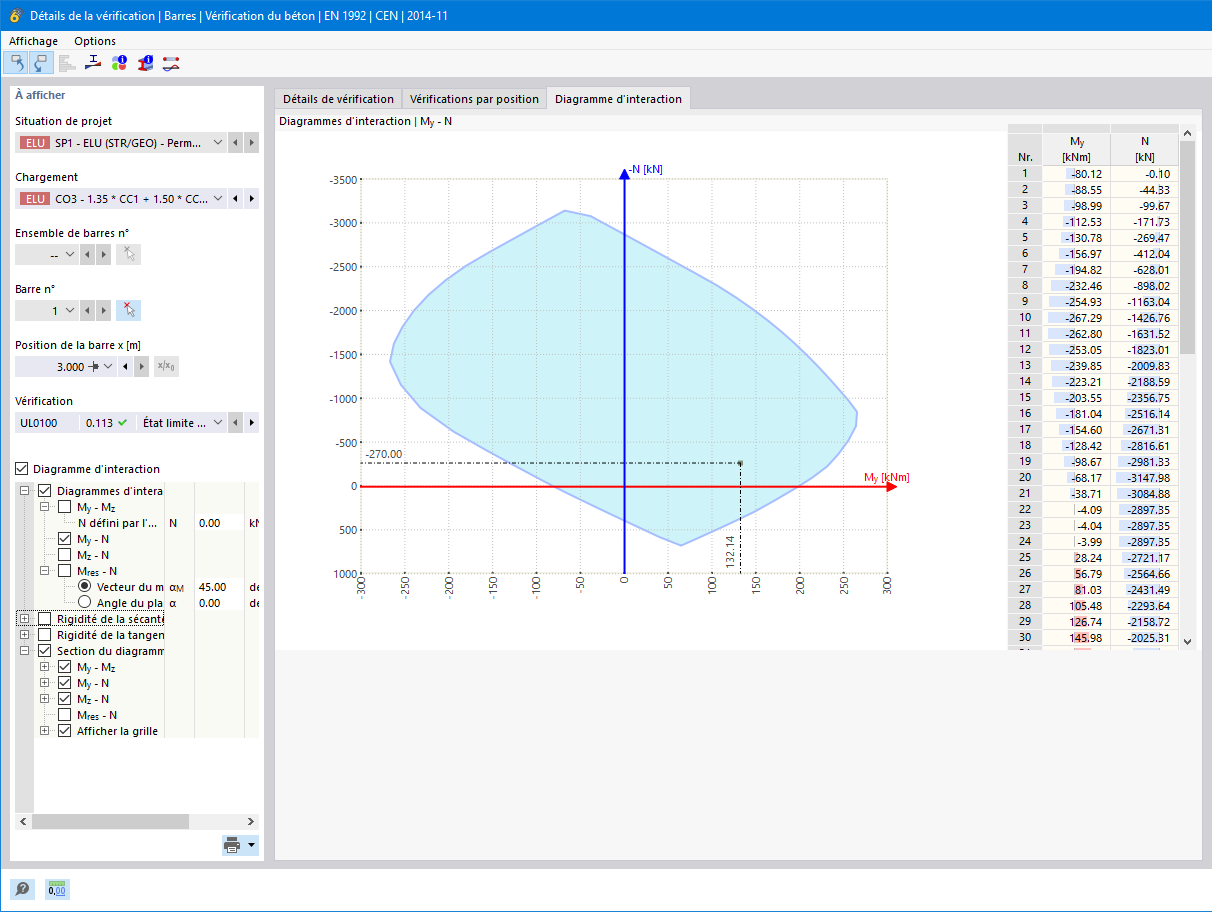

Représentation du diagramme d’interaction moment-effort normal pour l’analyse de la capacité portante des sections en béton armé.
Le diagramme montre un diagramme d’interaction moment-effort normal illustrant les relations entre les moments de flexion et les efforts normaux dans des sections en béton armé. Il permet l’analyse de la résistance des sections grâce à une sortie graphique, accompagnée de tableaux dynamiques représentant les points de capacité limite. Le diagramme peut être créé avec les axes des sections ou avec un vecteur de moment individuel, générant ainsi un diagramme Mres-N. Des représentations 3D supplémentaires permettent des analyses avancées des efforts de section.
Utilisé dans
24.03.2025
026988

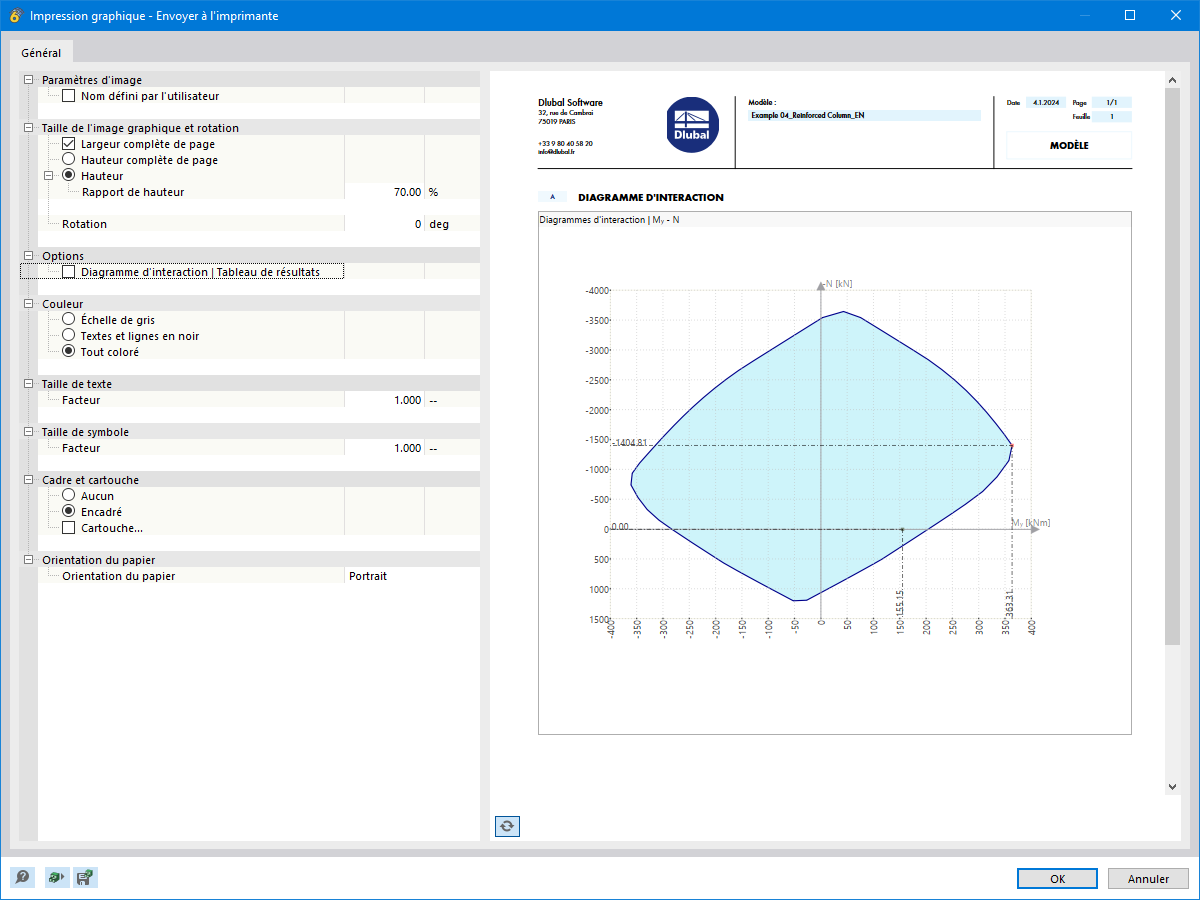

Impression du diagramme d’interaction dans le rapport d’impression
Diagramme d’interaction de la maquette dans le rapport d’impression
L’image montre un diagramme d’interaction, intégré dans un rapport d’impression. Il illustre la représentation des calculs statiques et dynamiques dans le génie civil. Ce type de diagramme est essentiel pour visualiser les capacités de charge et de résistance dans la statique de la construction. L’application démontre la documentation complète et l’analyse de structures complexes.
24.03.2025
026989

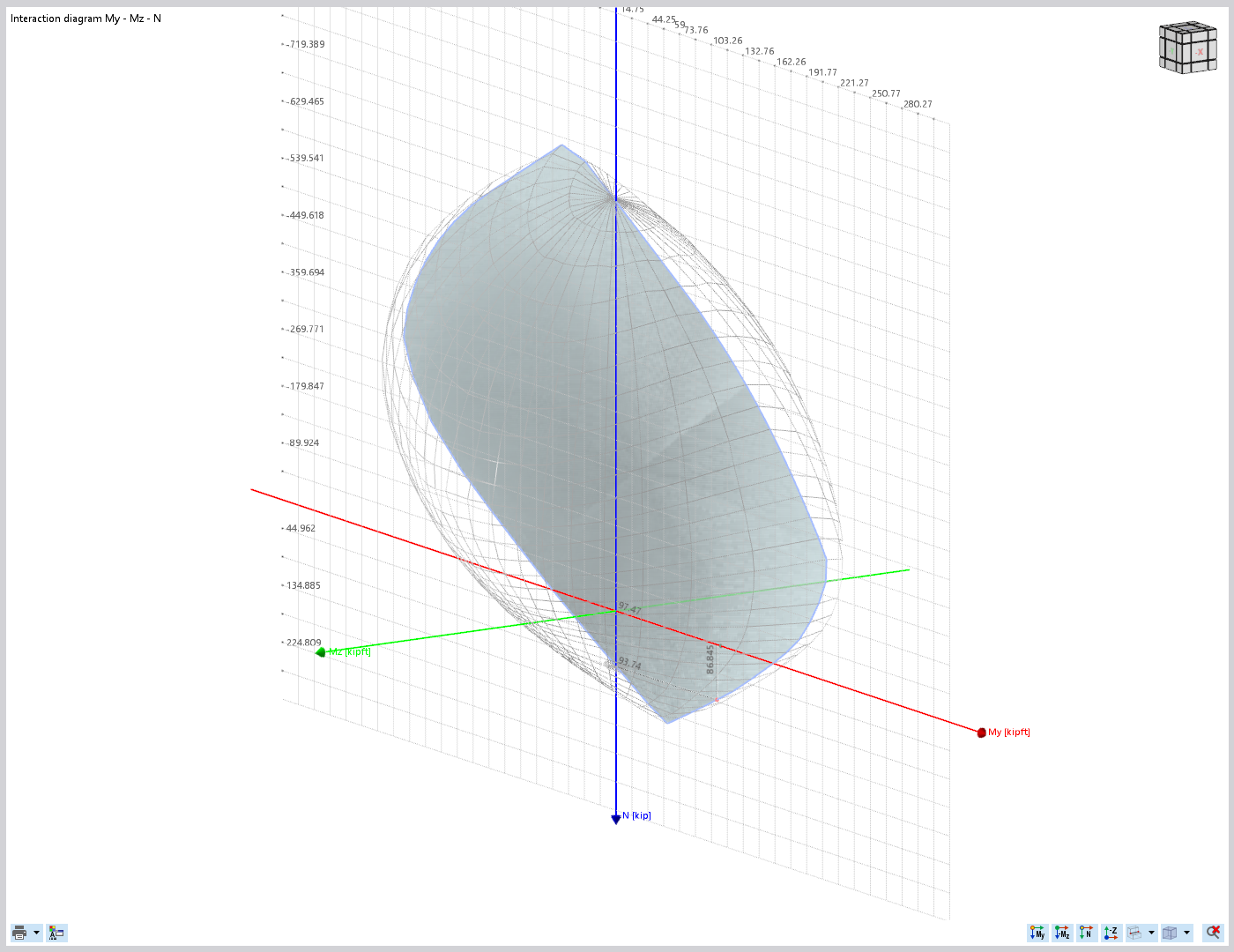

Plan de coupe pour le diagramme My-N dans le diagramme d’interaction My-Mz-N
Le diagramme My-N montre l’interaction entre les moments et la charge axiale dans le modèle statique.
Le diagramme My-N dans le diagramme d'interaction My-Mz-N montre la relation entre les moments fléchissants et la force normale. Ces diagrammes sont utilisés pour analyser la capacité portante des structures. La visualisation offre un aperçu des limites de performance sous différentes combinaisons de charges.
