Treillis en arc avec membrures paraboliques pour le calcul de structure

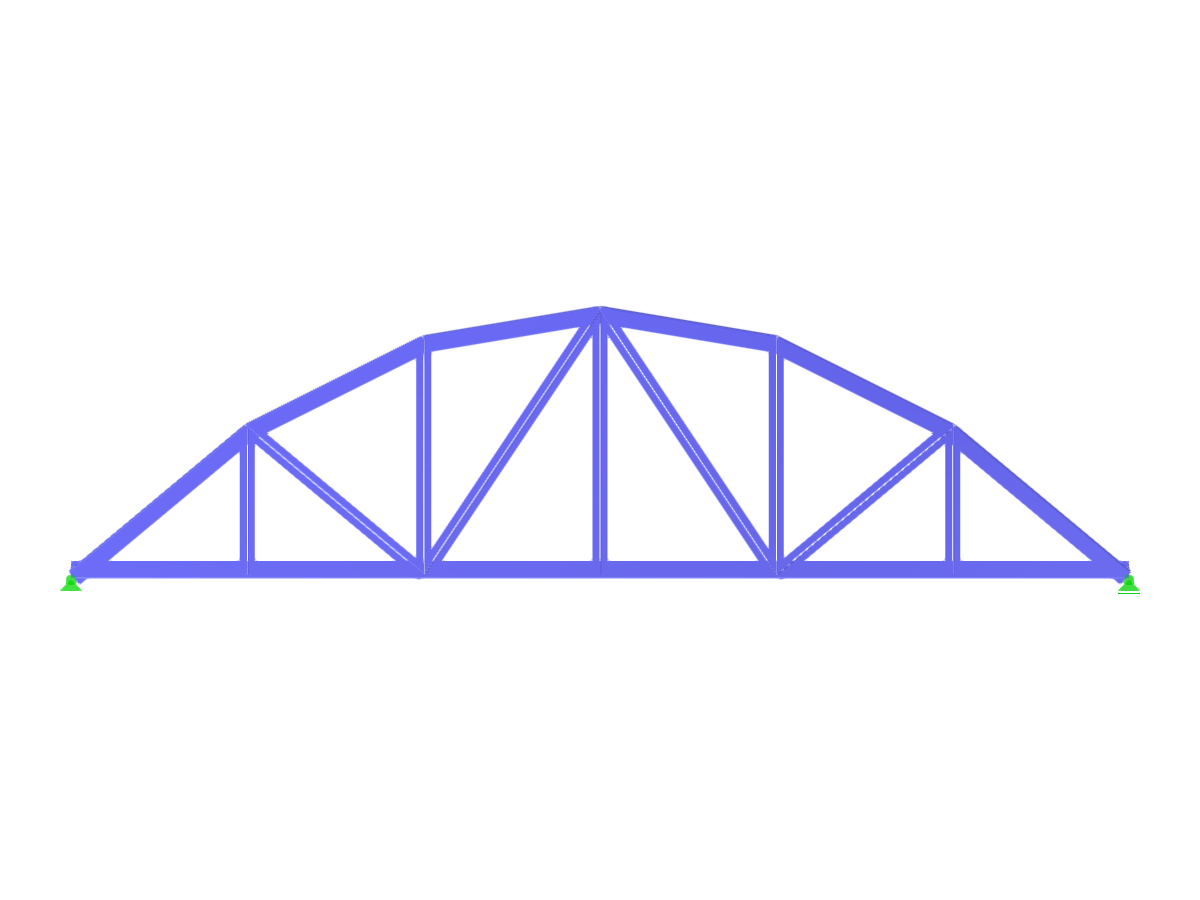

Treillis en arc avec conception de membrure supérieure parabolique utilisant des éléments polygonaux et droits dans la vue du modèle RSTAB.
L'image présente une poutre en arc avec un tirant, dotée d'une membrure supérieure parabolique, créée à l'aide d'éléments polygonaux et droits. Cette conception structurelle est modélisée dans le logiciel RSTAB. La poutre est un exemple de géométrie d'ingénierie complexe, mettant en évidence des capacités de simulation avancées.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 12 |
| Nombre de lignes | 21 |
| Nombre de barres | 21 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,403 t |
| Dimensions (métriques) | 12,000 x 3,000 x 0,000 m |
| Dimensions (impériales) | 39.37 x 9.84 x 0 feet |
