Voûte en berceau à géométrie de rayon variable
Structure de voûte en berceau présentant une forme semi-cylindrique avec des rayons variables aux extrémités, utilisant la hauteur et le rayon pour sa vérification.

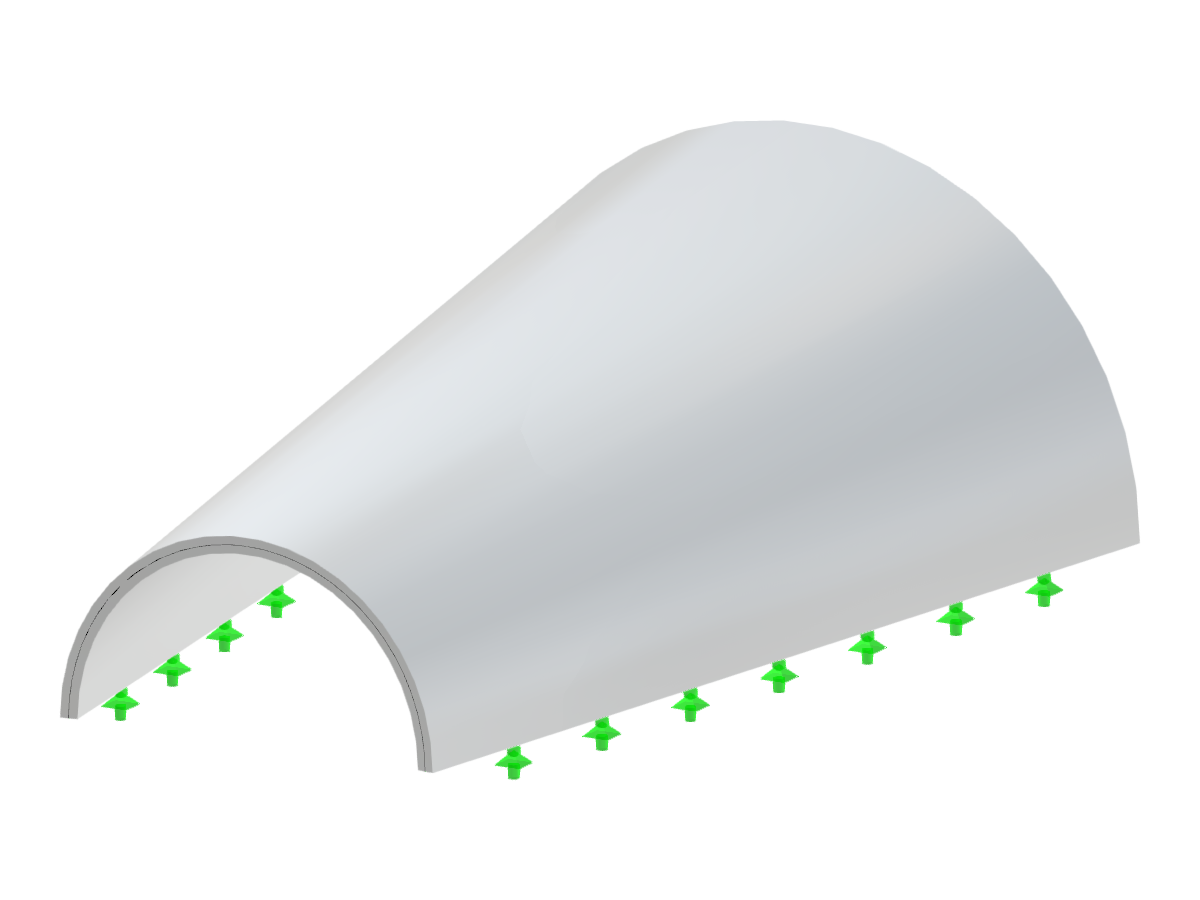

L'image présente une voûte en berceau de forme semi-cylindrique, conçue avec un rayon variable à ses extrémités. La géométrie de la structure est définie par sa hauteur et son rayon. Ce type de conception illustre des techniques avancées dans la création d'éléments architecturaux courbes en ingénierie structurelle.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 4 |
| Nombre de lignes | 4 |
| Nombre de barres | 0 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 7,386 t |
| Dimensions (métriques) | 4,000 x 2,000 x 6,000 m |
| Dimensions (impériales) | 13.12 x 6.56 x 19.69 feet |
