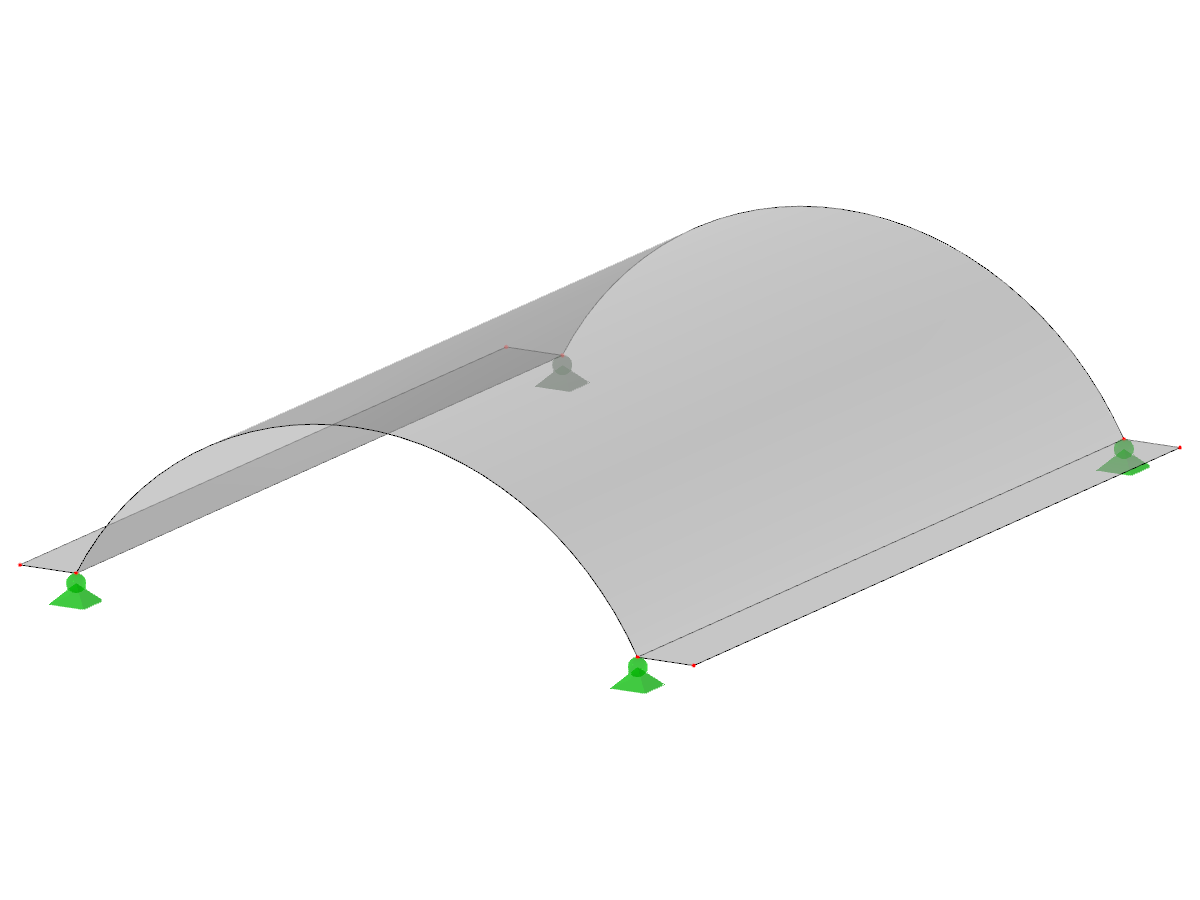

Voûte en berceau avec raidisseur horizontal - Analyse géométrique

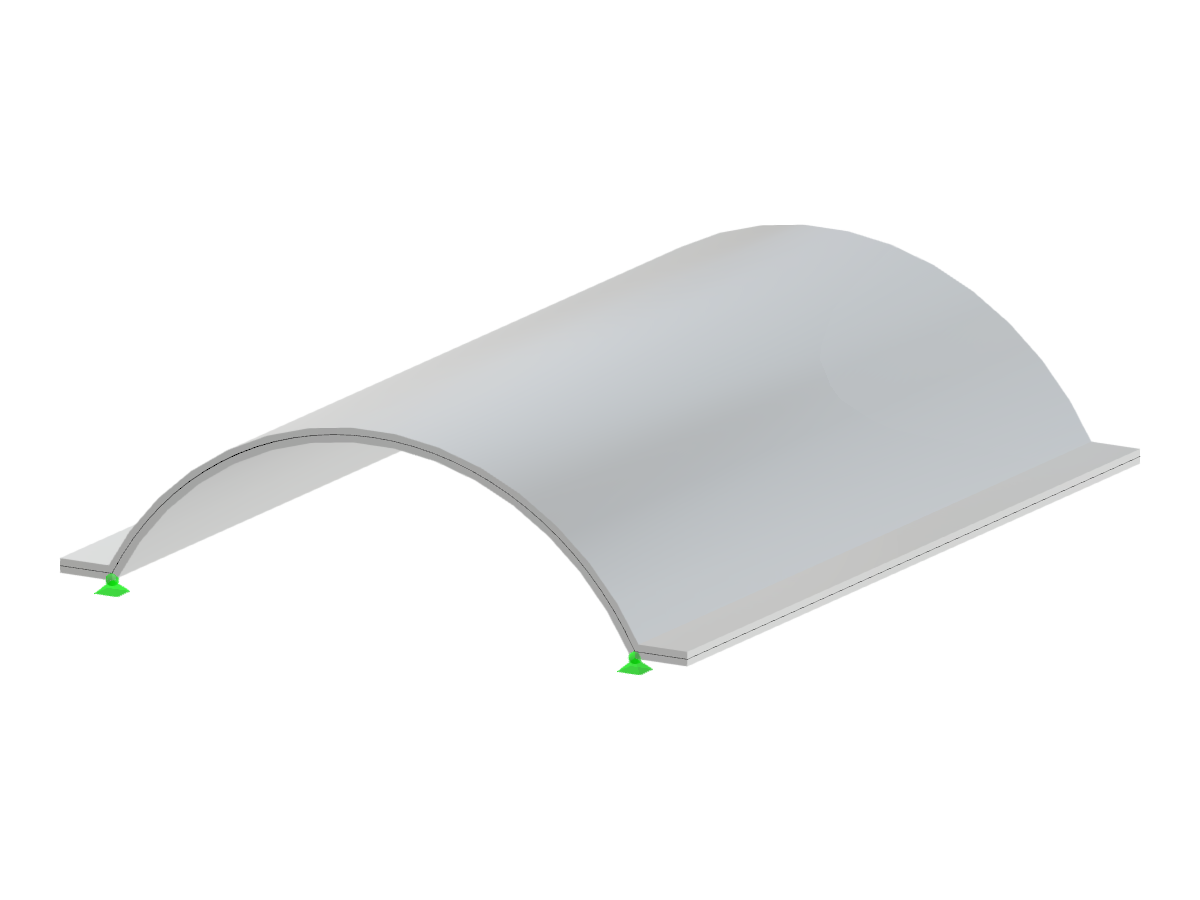

Structure de voûte en berceau semi-cylindrique avec raidisseur horizontal et analyse géométrique basée sur les paramètres de hauteur et de rayon.
Une voûte en berceau de forme semi-cylindrique est dotée d'un raidisseur horizontal pour améliorer la stabilité. La géométrie de la voûte est déterminée par sa hauteur et son rayon, essentiels pour l'analyse structurelle. De telles conceptions architecturales nécessitent souvent des calculs précis pour la répartition des charges et l'efficacité des matériaux.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 8 |
| Nombre de lignes | 10 |
| Nombre de barres | 0 |
| Nombre de surfaces | 3 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 8,549 t |
| Dimensions (métriques) | 4,800 x 1,200 x 6,000 m |
| Dimensions (impériales) | 15.75 x 3.94 x 19.69 feet |
