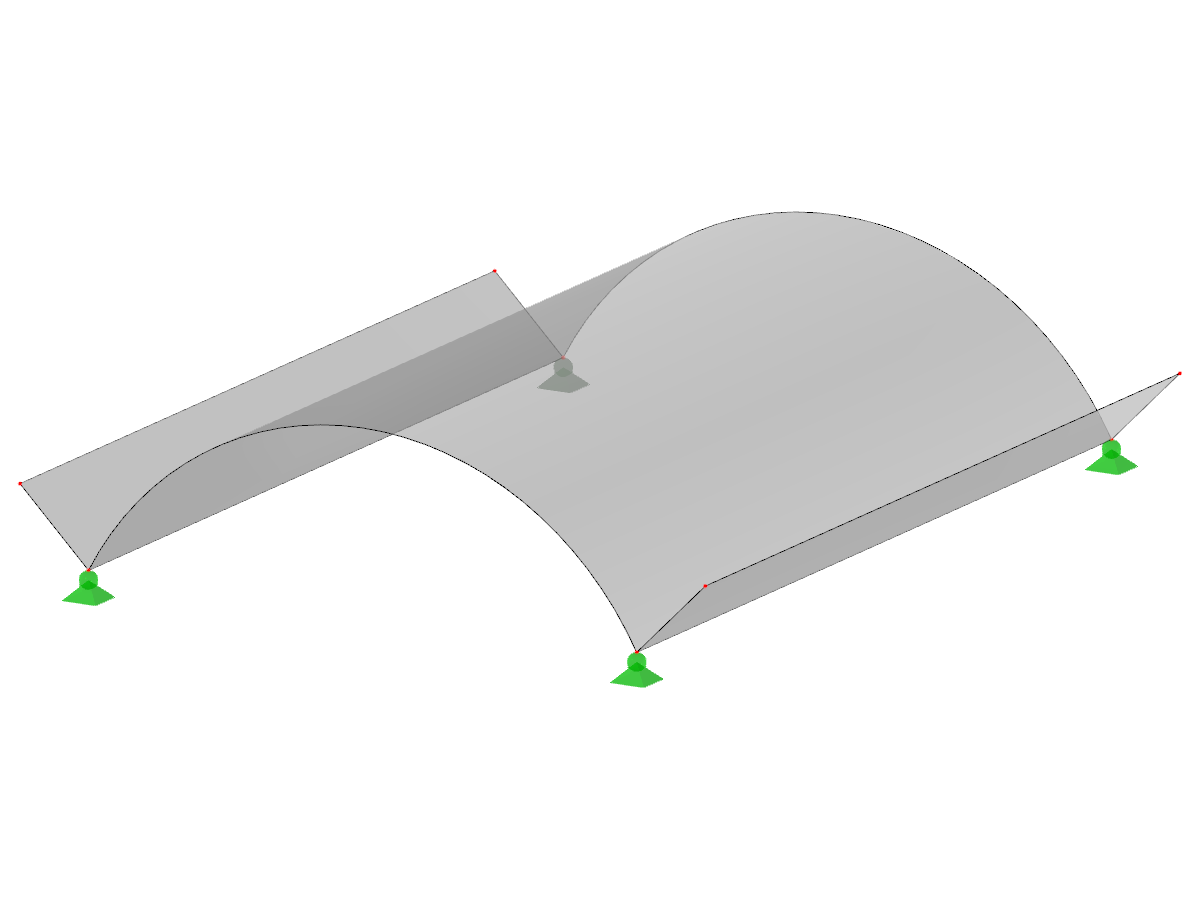

Analyse de voûte en berceau avec raidisseur radial

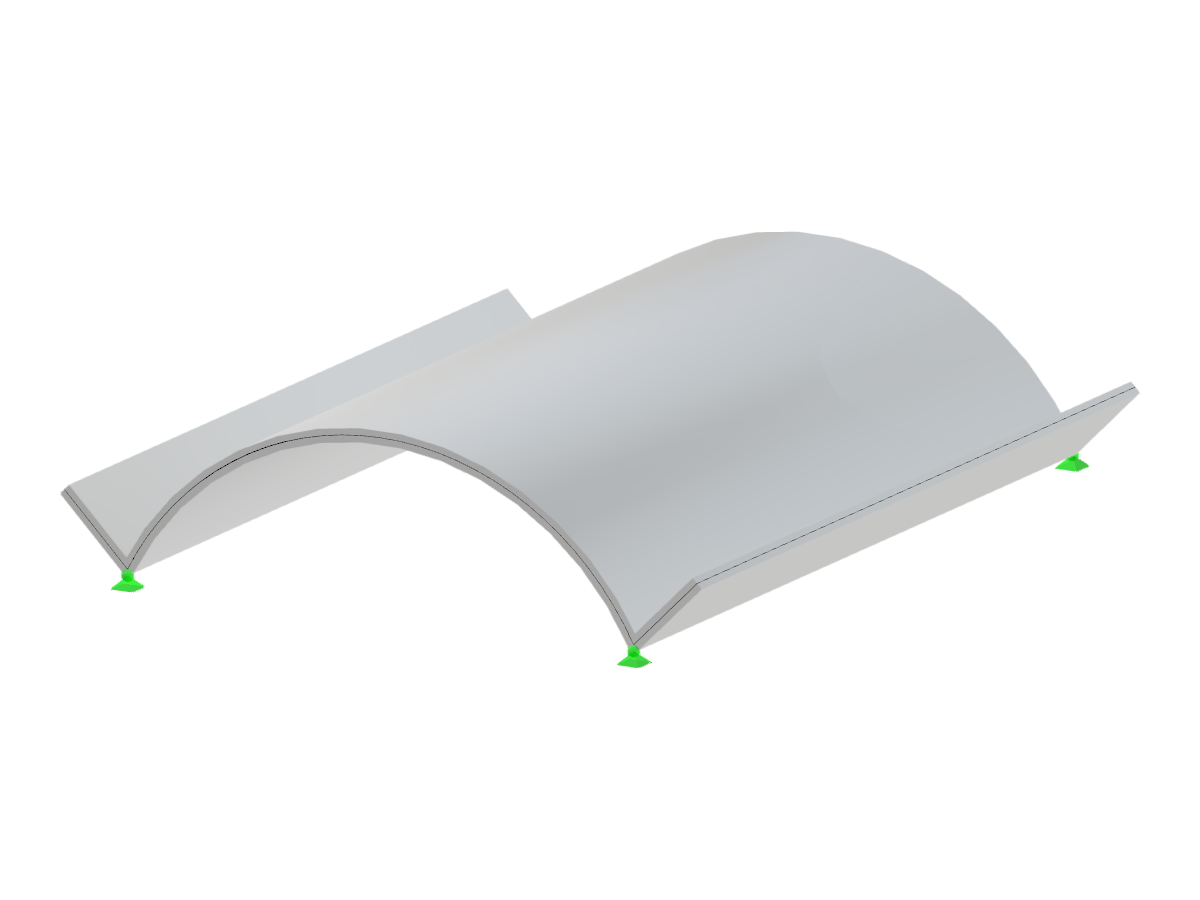

Structure de voûte en berceau avec une forme semi-cylindrique et une conception de raidisseur radial avec des dimensions spécifiées.
L'image illustre une structure de voûte en berceau caractérisée par une forme semi-cylindrique et des raidisseurs radiaux. Les paramètres géométriques sont détaillés en termes de hauteur et de rayon. Les raidisseurs sont spécifiés par leur longueur, leur projection verticale et leur projection en plan. La vérification démontre les aspects techniques structurels pertinents à des fins d'ingénierie.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 8 |
| Nombre de lignes | 10 |
| Nombre de barres | 0 |
| Nombre de surfaces | 3 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 9,471 t |
| Dimensions (métriques) | 5,000 x 1,200 x 6,000 m |
| Dimensions (impériales) | 16.4 x 3.94 x 19.69 feet |
