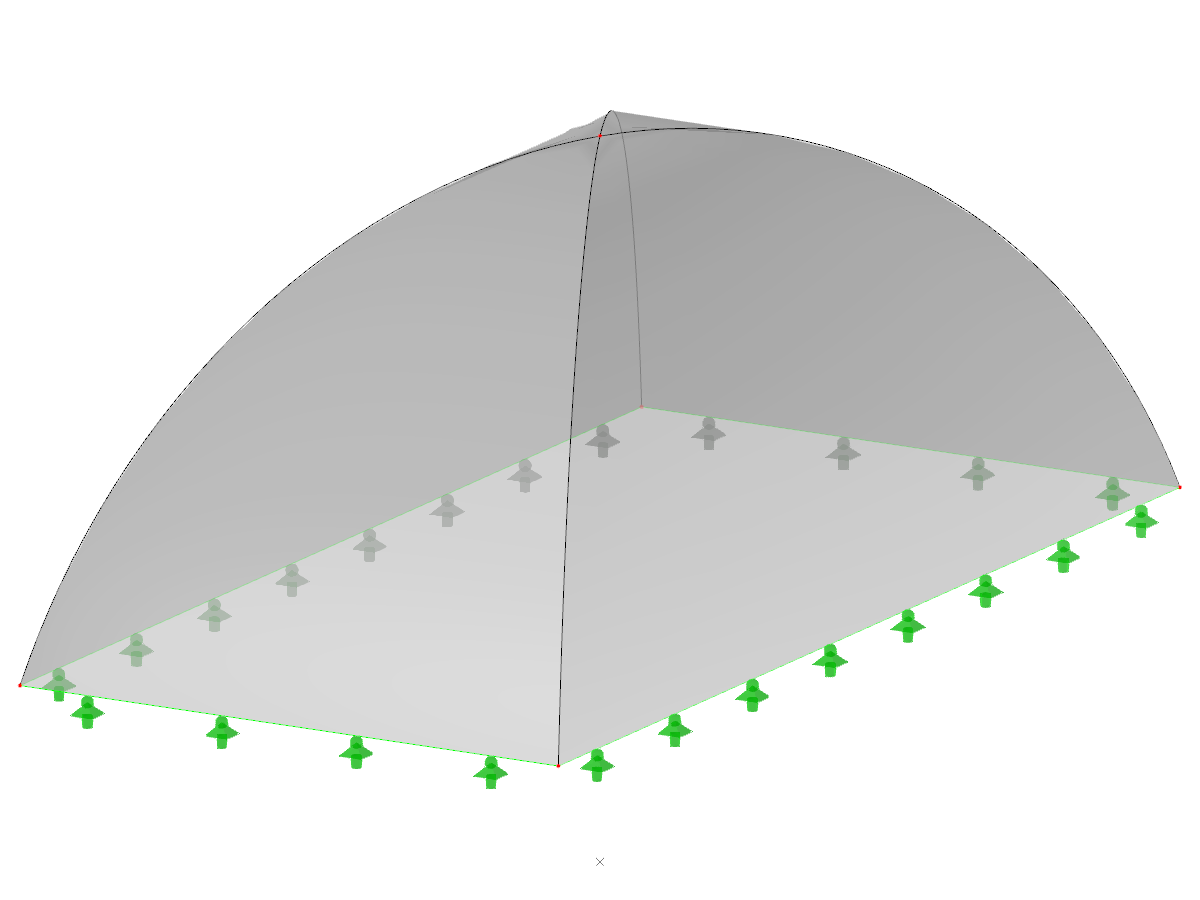

Voûte de clocher à plan rectangulaire

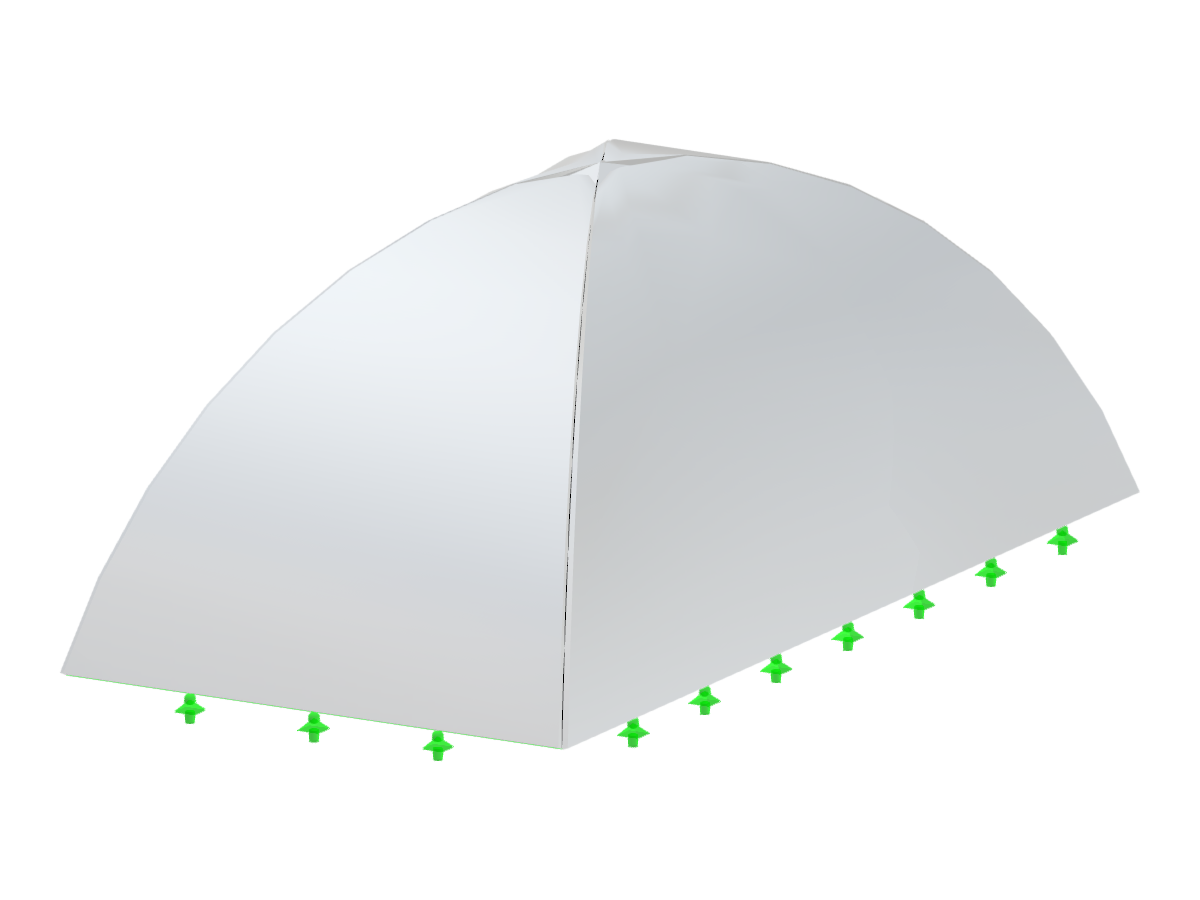

Illustration détaillée d'une voûte en arc de cloître sur un plan rectangulaire, mettant en valeur les composants structurels et la disposition.
L’image présente une voûte de cloître détaillée, conçue sur un plan rectangulaire. Elle saisit les subtilités structurelles et les composants architecturaux spécifiques, essentiels à sa construction. L’illustration met en évidence l’agencement et les assemblages au sein de la structure voûtée, démontrant les principes d’ingénierie appliqués dans ce type de voûte.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 5 |
| Nombre de lignes | 8 |
| Nombre de barres | 0 |
| Nombre de surfaces | 4 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 15,978 t |
| Dimensions (métriques) | 4,000 x 3,000 x 8,000 m |
| Dimensions (impériales) | 13.12 x 9.84 x 26.25 feet |
