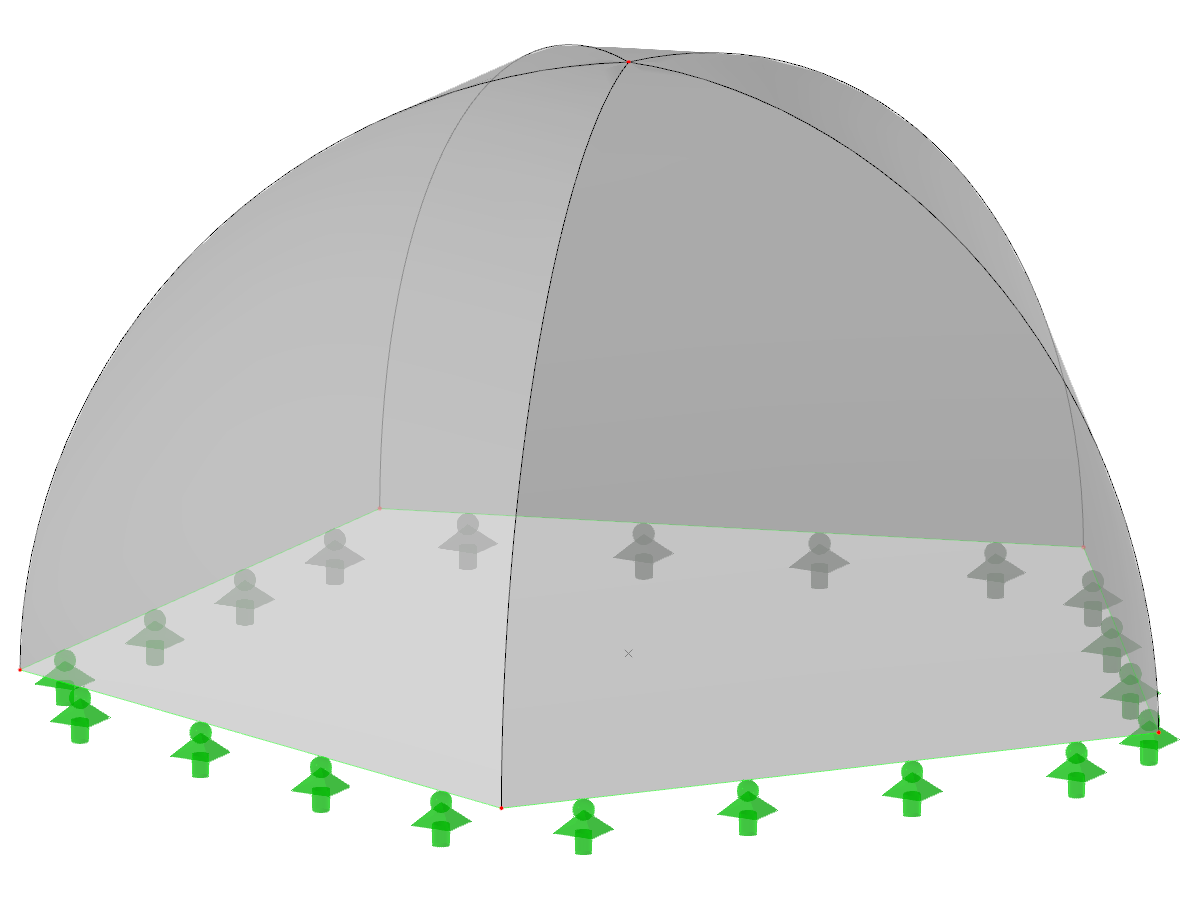

Analyse de Voûte de clocher avec plan polygonal

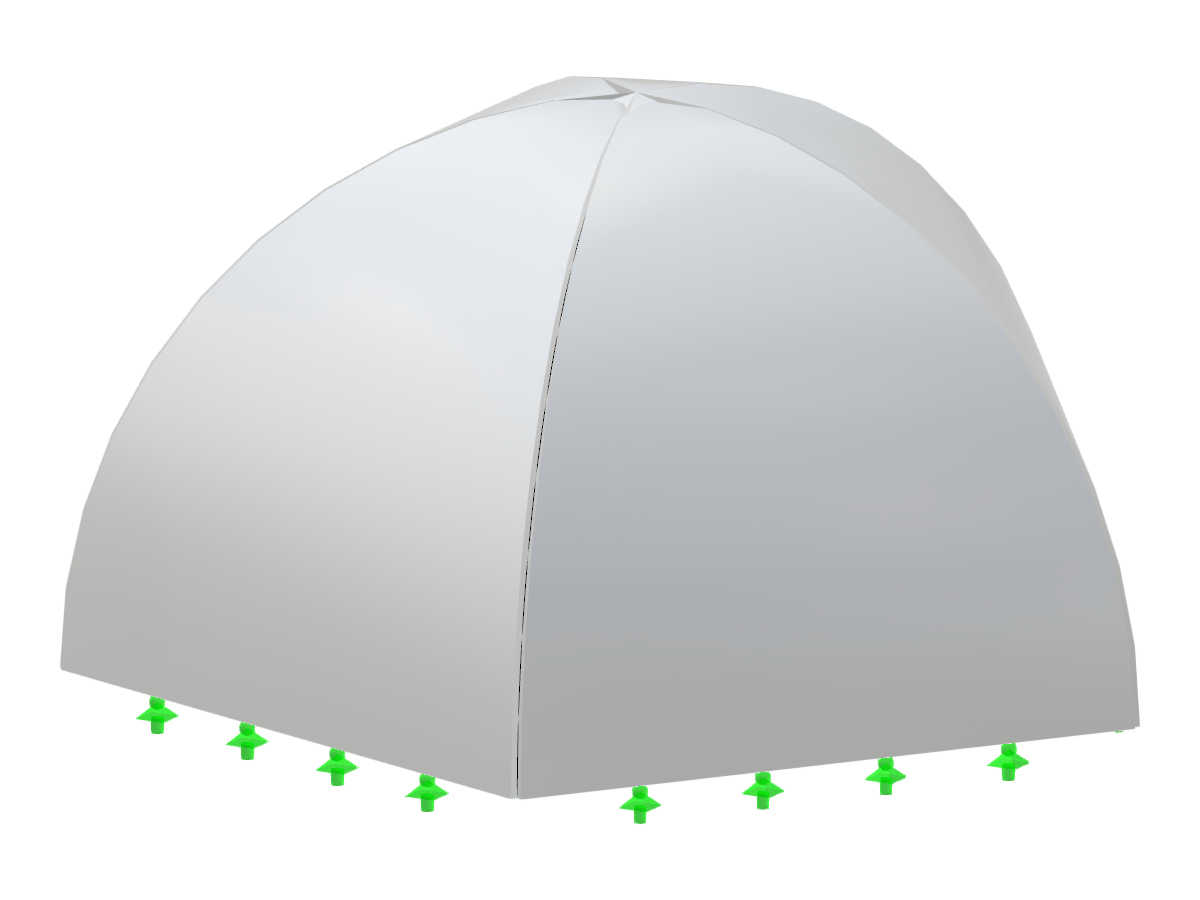

Modèle 3D d'une voûte en arc de cloître à base polygonale illustrant les connexions structurelles et la répartition des charges.
L'image présente un modèle 3D d'une voûte en arc de cloître conçue sur un plan polygonal. Les connexions structurales et la répartition des charges y sont représentées visuellement. Cette représentation est utilisée pour analyser la stabilité et l'intégrité structurale de la voûte. Le modèle aide à visualiser comment les forces se répartissent à travers la structure de la voûte.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 6 |
| Nombre de lignes | 10 |
| Nombre de barres | 0 |
| Nombre de surfaces | 5 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 15,975 t |
| Dimensions (métriques) | 6,155 x 3,403 x 6,472 m |
| Dimensions (impériales) | 20.19 x 11.16 x 21.23 feet |
