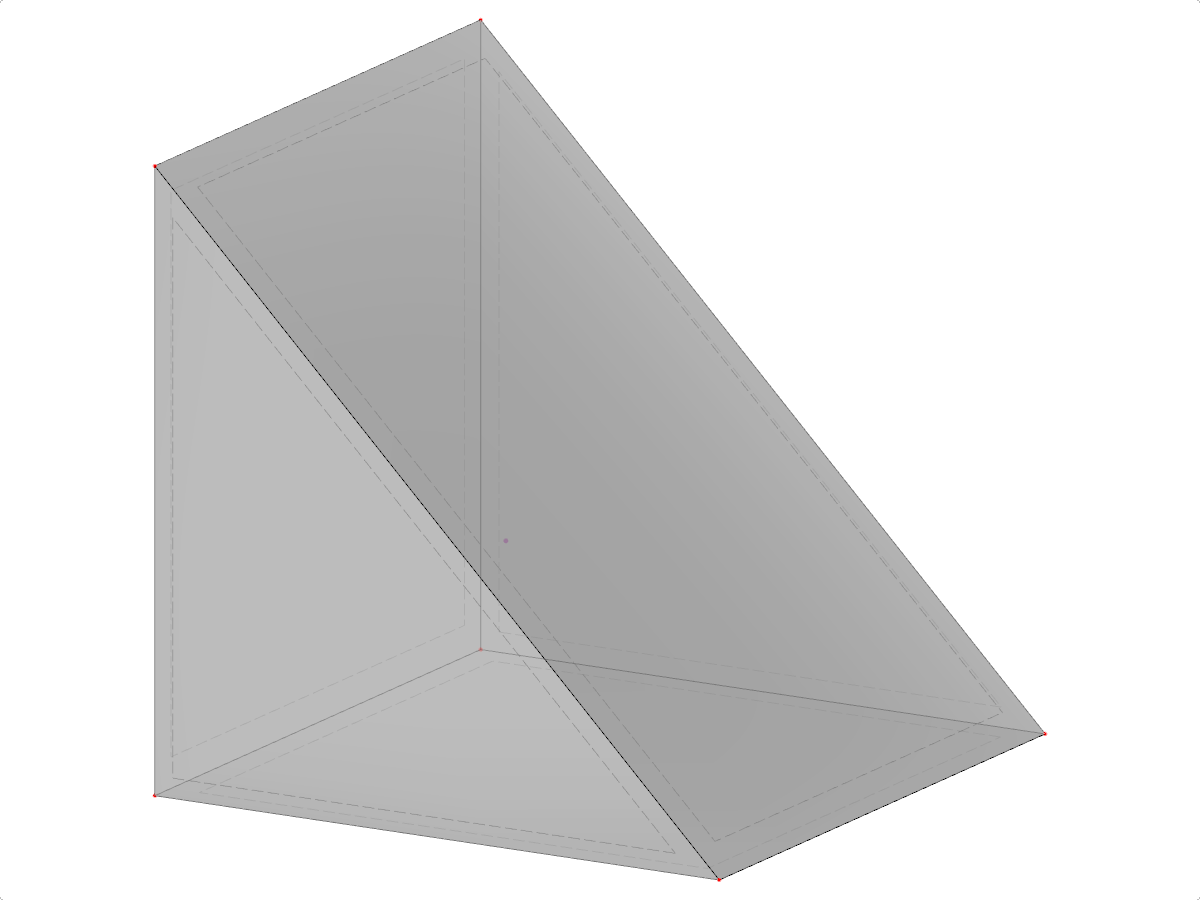

Modèle de Prisme Structurel Triangulaire

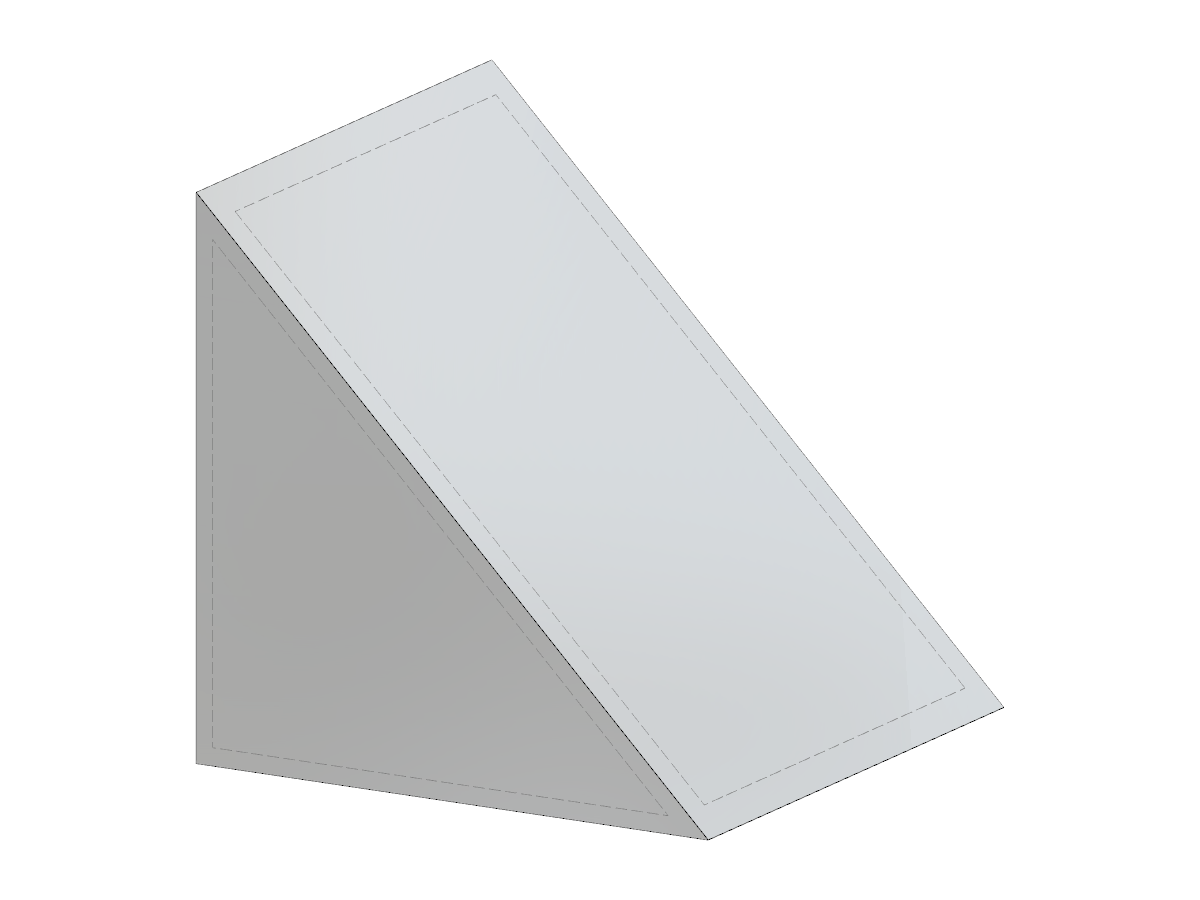

Vue détaillée d'une structure en prisme triangulaire mettant en évidence les dimensions géométriques et la répartition des charges.
L'image présente un modèle détaillé de prisme triangulaire utilisé en analyse structurelle. Ce modèle met l'accent sur les dimensions géométriques et illustre la répartition des charges dans la structure. La représentation visuelle aide à comprendre les chemins de charge et les points de contrainte potentiels au sein de la structure. Ce type de modèle est crucial pour garantir l'intégrité structurelle et optimiser les paramètres de conception.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 6 |
| Nombre de lignes | 9 |
| Nombre de barres | 0 |
| Nombre de surfaces | 5 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 80,000 t |
| Dimensions (métriques) | 4,000 x 4,000 x 4,000 m |
| Dimensions (impériales) | 13.12 x 13.12 x 13.12 feet |
