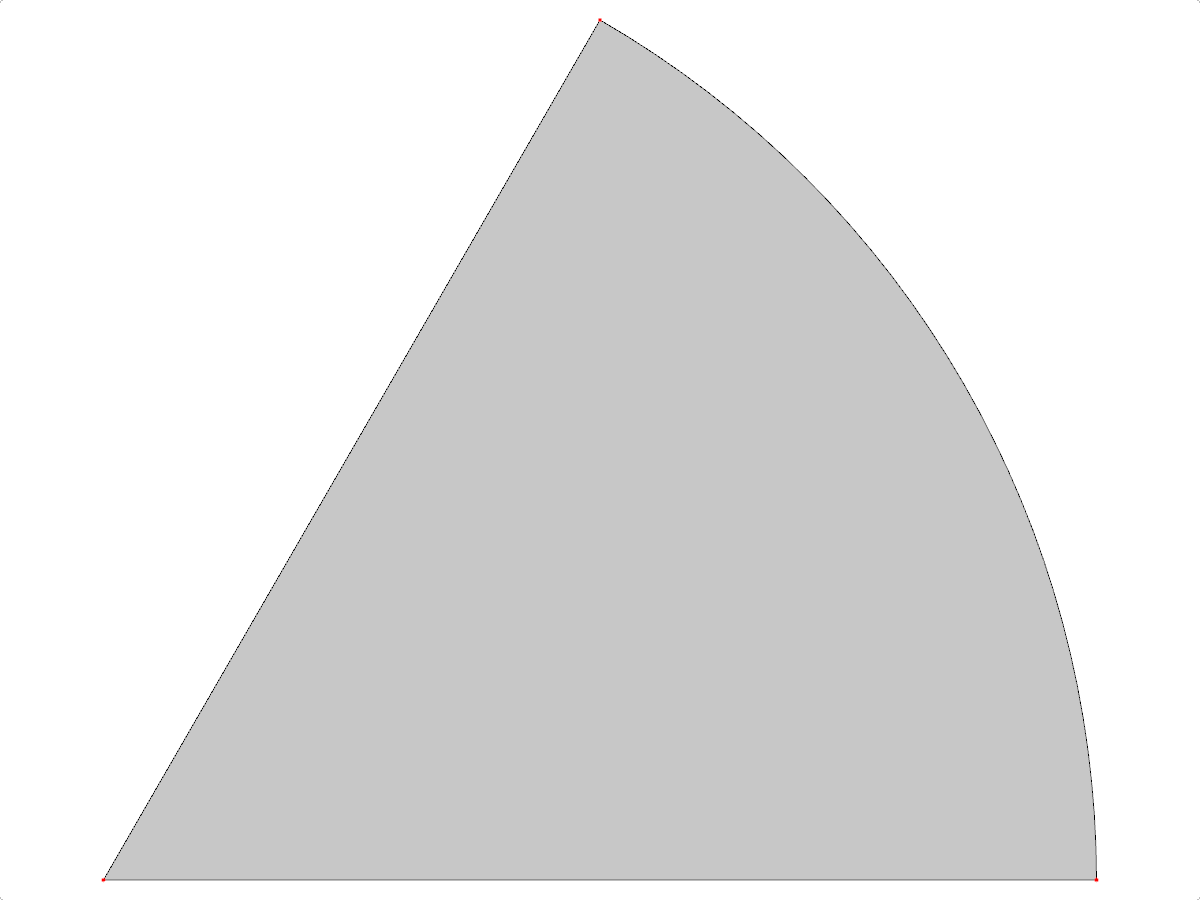

Visualisation de surface de secteur circulaire dans RFEM
Représentation visuelle d'une surface en secteur circulaire illustrant des éléments d'analyse structurale et des nœuds de maillage.
L'image présente une vue détaillée d'une surface en secteur circulaire utilisée dans l'analyse structurelle. Elle comporte des nœuds de maillage et des lignes de grille qui aident à la visualisation des efforts et des moments. Cette représentation aide à comprendre la distribution des contraintes sur la surface, ce qui est crucial pour les évaluations techniques.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 3 |
| Nombre de lignes | 3 |
| Nombre de barres | 0 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,178 t |
| Dimensions (métriques) | 3,000 x 0,000 x 2,598 m |
| Dimensions (impériales) | 9.84 x 0 x 8.52 feet |
