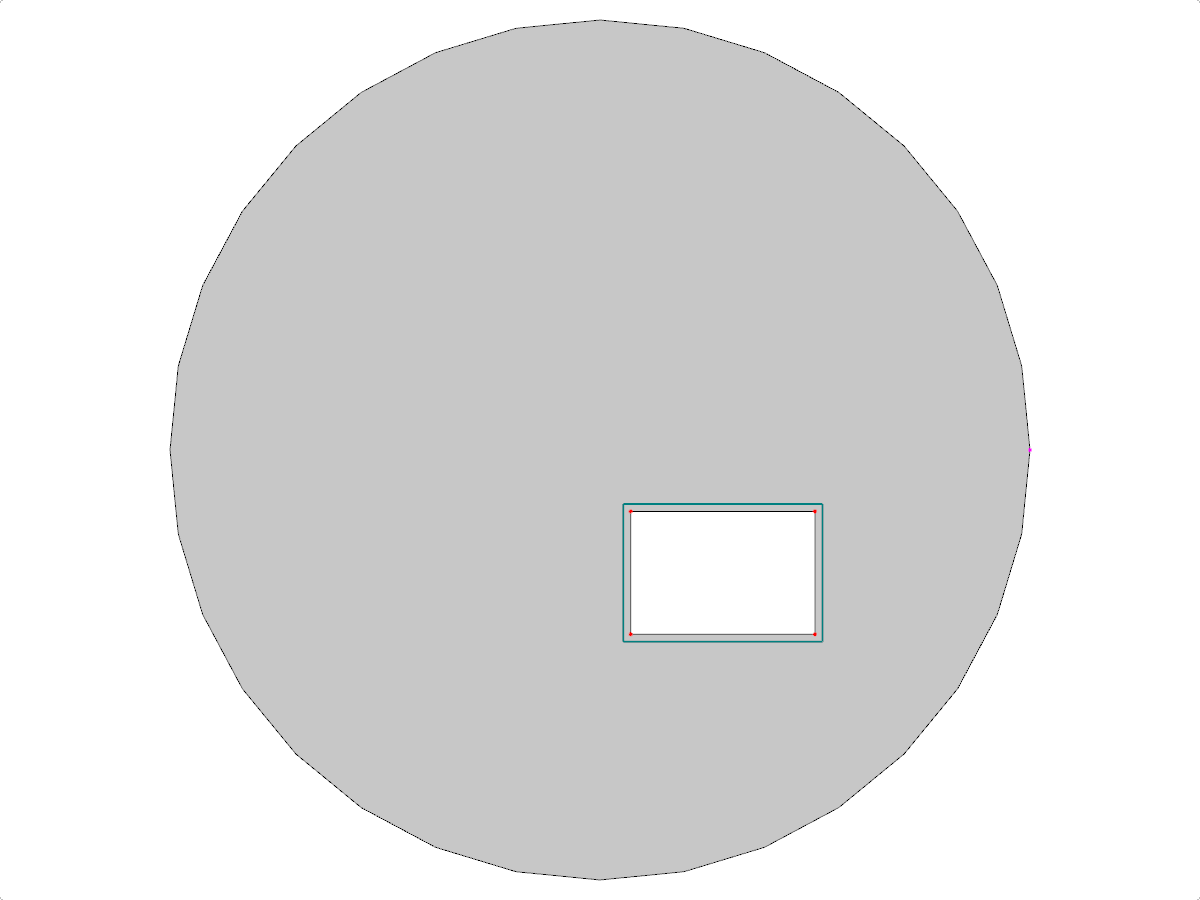

Dalle circulaire avec ouverture rectangulaire
Simulation d'une dalle circulaire avec une ouverture rectangulaire centrale dans l'analyse structurelle.
L'image présente un calcul de structure d'une dalle circulaire intégrant une ouverture rectangulaire centrale. Cette configuration met en évidence la distribution des contraintes et le schéma de déformation au sein de la dalle. L'accent est mis sur l'influence de l'ouverture sur l'intégrité structurelle et le transfert de charge. De telles analyses aident les ingénieurs à comprendre le comportement mécanique des structures de dalles complexes.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 5 |
| Nombre de lignes | 5 |
| Nombre de barres | 0 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 36,985 t |
| Dimensions (métriques) | 14,000 x 0,000 x 14,000 m |
| Dimensions (impériales) | 45.93 x 0 x 45.93 feet |
