Surfaces de profilé en I avec ouverture d'âme en porte-à-faux

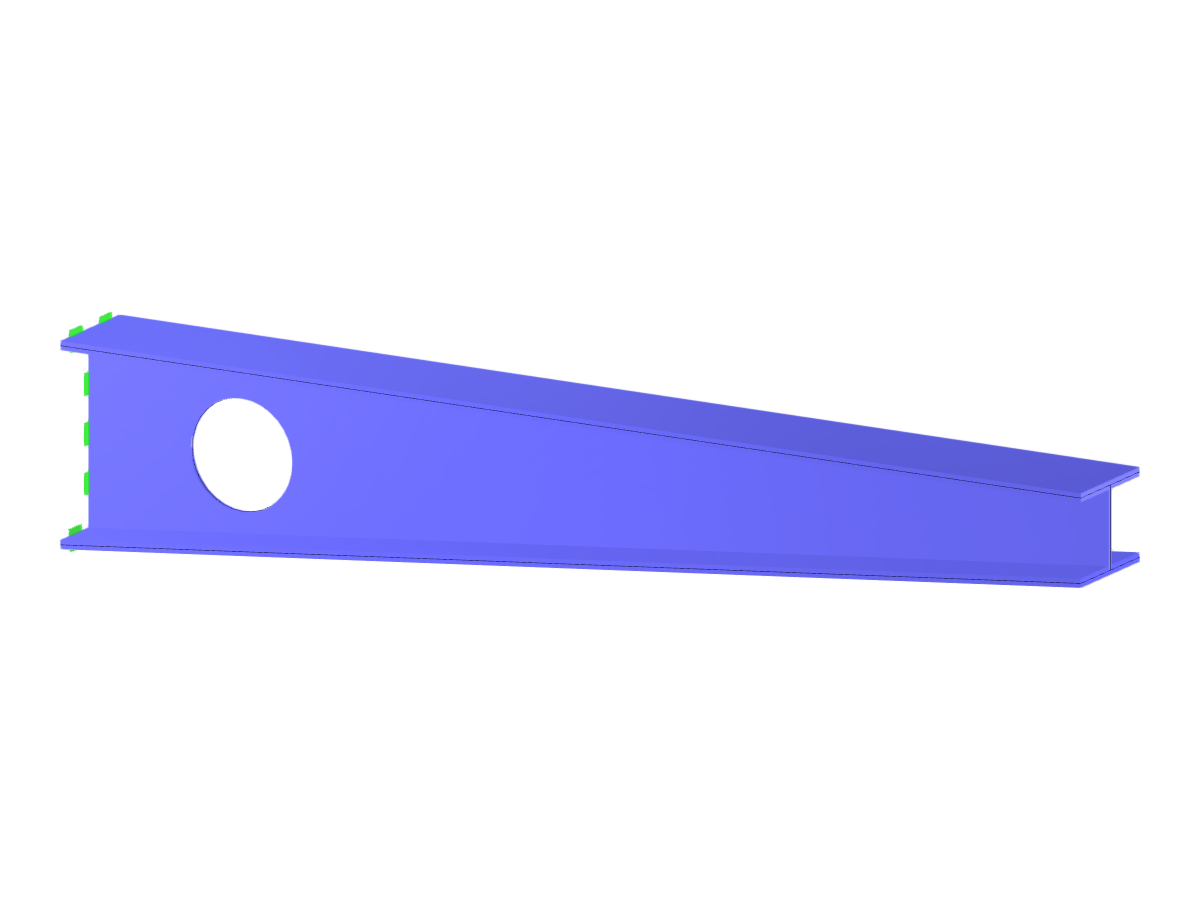

Une structure en porte-à-faux de profilé en I avec une ouverture d'âme, affichée dans un modèle surfacique montrant la géométrie et les détails de vérification.
L'image représente une poutre en porte-à-faux construite à l'aide d'éléments de surface avec une section transversale distincte en profilé en I. On remarque une ouverture stratégiquement placée dans l'âme de la poutre, ce qui pourrait influencer l'intégrité structurelle et la répartition des charges. Le modèle démontre efficacement l'application de techniques avancées de modélisation surfacique en ingénierie structurelle pour optimiser la conception et la fonctionnalité.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 13 |
| Nombre de lignes | 17 |
| Nombre de barres | 0 |
| Nombre de surfaces | 5 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,138 t |
| Dimensions (métriques) | 2,000 x 0,350 x 0,200 m |
| Dimensions (impériales) | 6.56 x 1.15 x 0.66 feet |
