30.05.2024
040014

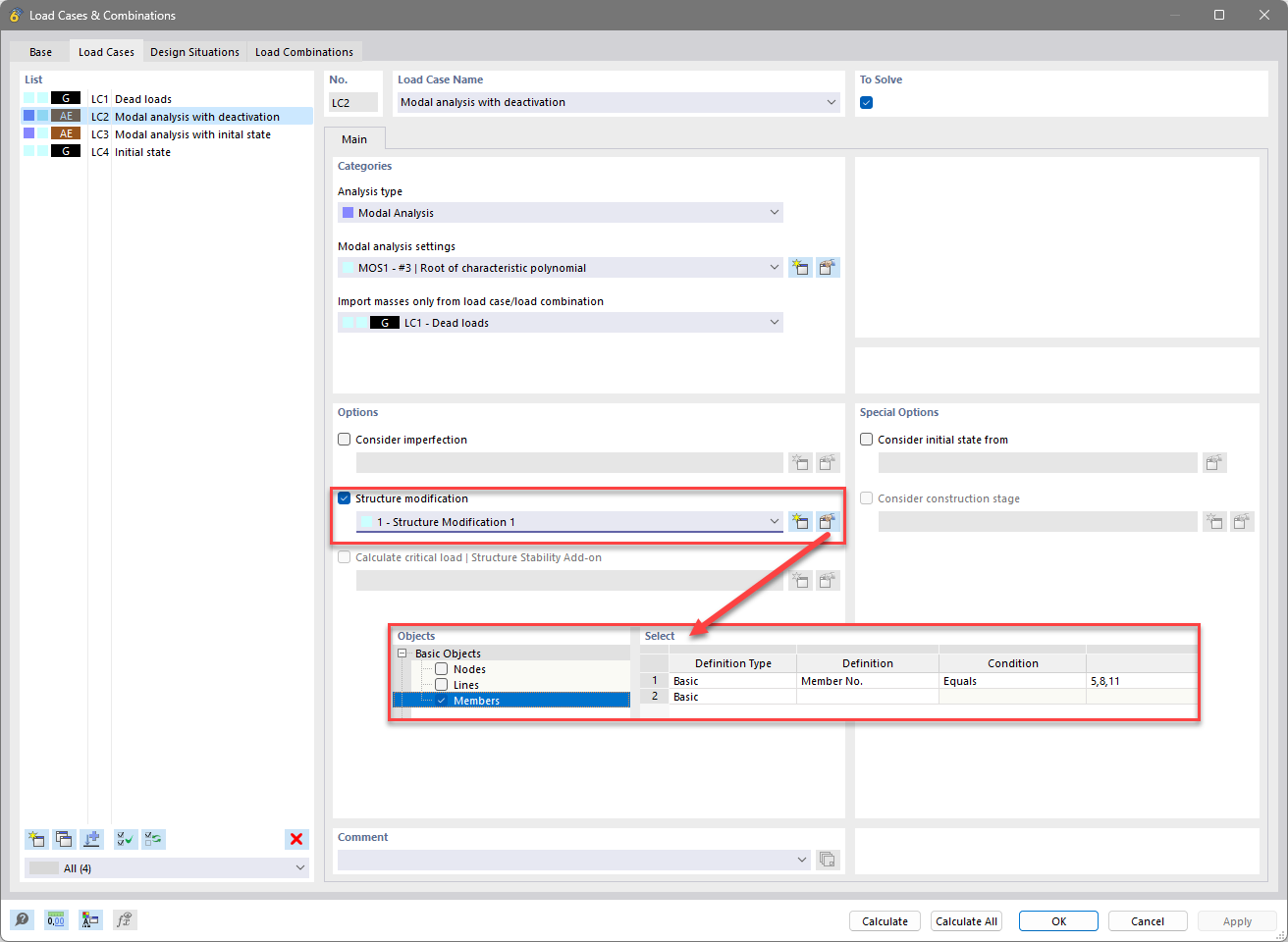

Paramètres pour l'analyse modale à l'aide de l'option « Désactivation »
KB 001833 | Utilisation des non-linéarités dans l'analyse du spectre de réponse dans RFEM 6
30.05.2024
040015
Paramètres pour l'analyse modale à l'aide de l'option « État initial »
KB 001833 | Utilisation des non-linéarités dans l'analyse du spectre de réponse dans RFEM 6
30.05.2024
040016
Comparaison des modes propres sans considération (à gauche) et avec considération des barres de traction (à droite)
KB 001833 | Utilisation des non-linéarités dans l'analyse du spectre de réponse dans RFEM 6
Modèle 3D
Spécifications
| Nombre de nœuds | 8 |
| Nombre de lignes | 15 |
| Nombre de barres | 15 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 3,386 t |
| Dimensions (métrique) | 5,000 x 11,400 x 0,000 m |
| Dimensions (impériales) | 16.4 x 37.4 x 0 feet |
30.05.2024
040017
Comparaison des efforts normaux dans les barres de traction : sans considération (à gauche) et avec considération des non linéarités (à droite)
KB 001833 | Utilisation des non-linéarités dans l'analyse du spectre de réponse dans RFEM 6
21.04.2023
040018

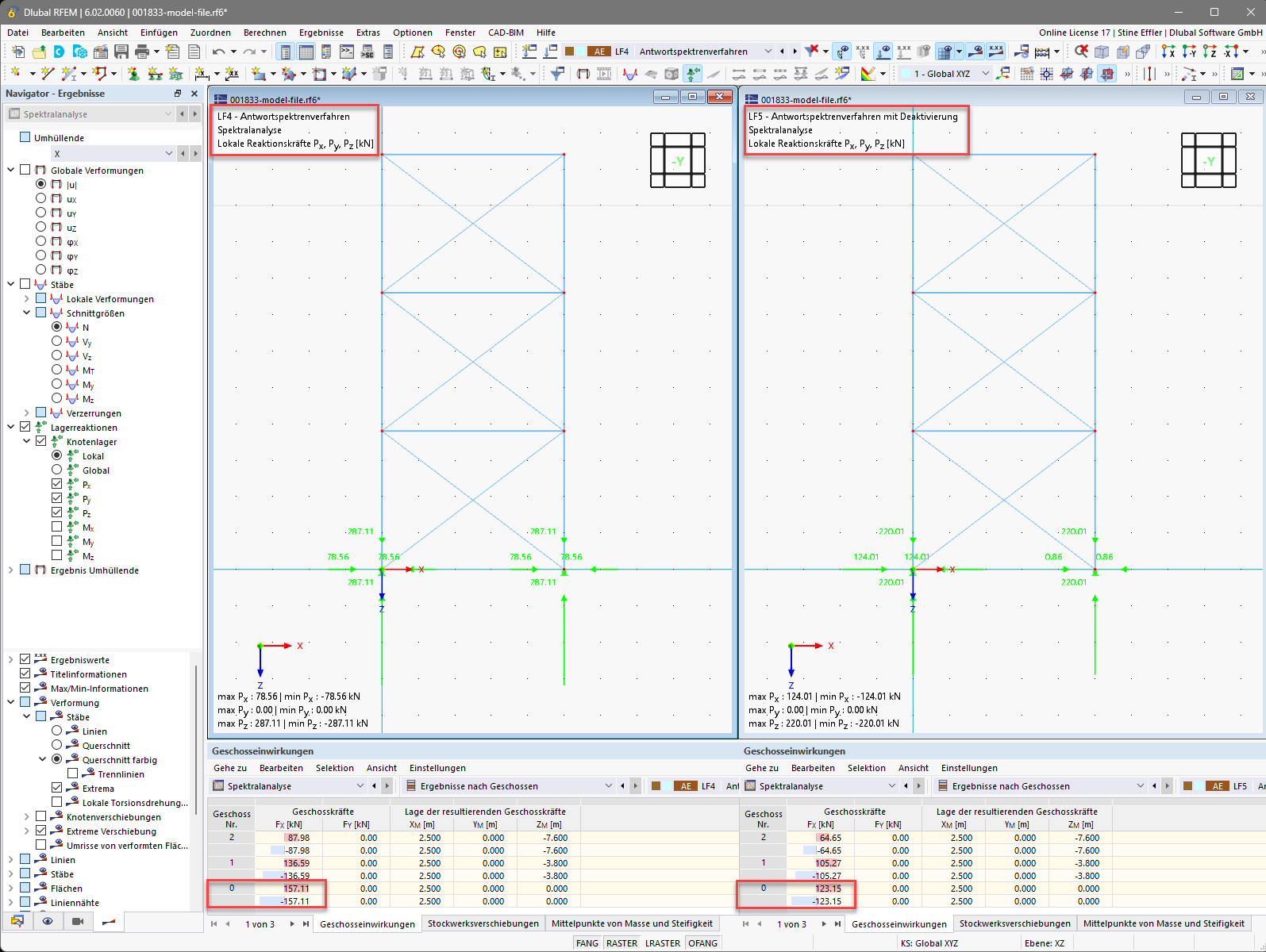

Comparaison de la force sismique avec non-linéarité
Analyse de l’effet des non-linéarités sur la force sismique de la méthode du spectre de réponse
L'image montre une comparaison de la force totale du séisme entre deux variantes de calcul : à gauche sans et à droite en tenant compte de la non-linéarité. Elle visualise les différences dans la méthode des spectres de réponse, la réponse modale et les vibrations propres. La représentation illustre l'effet des non-linéarités dans un modèle de barre en traction, avec KB 001833 comme référence de modèle.
