Pannes en Z sur Toit Mono-pente

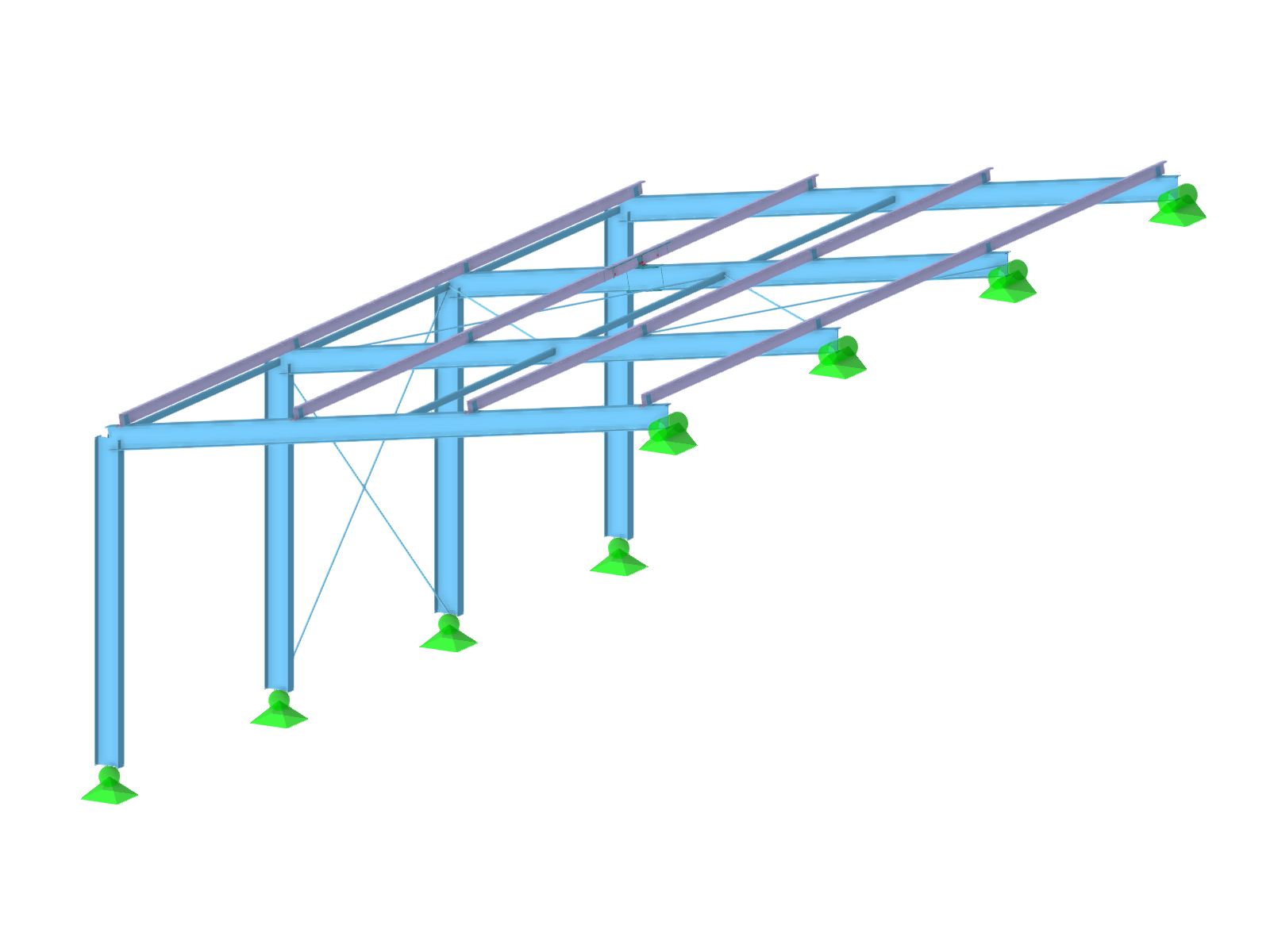

Des pannes en Z sont utilisées pour supporter une toiture métallique à un seul versant. L'image montre la configuration structurelle et l'espacement des pannes, offrant stabilité et répartition des charges.
L'image illustre l'application de pannes Z sur un toit monopente, mettant en évidence leur rôle dans le soutien du système de couverture. Ces pannes sont essentielles pour la répartition des charges et le maintien de la stabilité de la structure de la toiture. Leur disposition sur le toit incliné contribue à un transfert de charge efficace et à l'intégrité structurelle.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 92 |
| Nombre de lignes | 88 |
| Nombre de barres | 88 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 4,309 t |
| Dimensions (métrique) | 9,796 x 6,600 x 15,370 m |
| Dimensions (impériales) | 32.14 x 21.65 x 50.43 feet |
