Poids propre sur la structure du pont

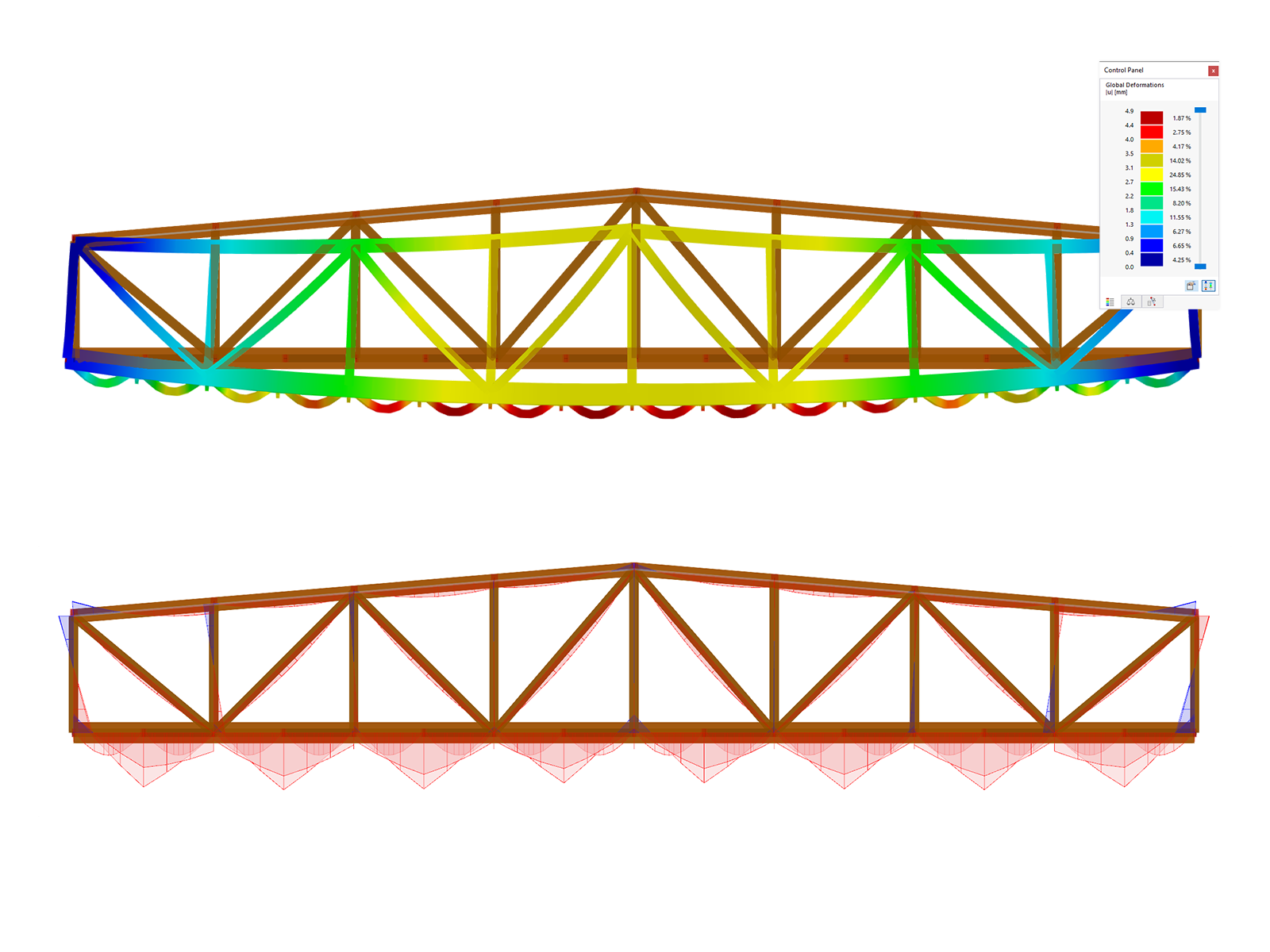

Structure de pont sous l’analyse de charge de poids propre à l’ELS, avec un accent sur la vérification du bois.
L’image montre une vue détaillée d’une structure de pont dans le cadre d’une analyse des conditions de charges propres, en mettant l’accent sur l’état limite de service. L’objectif est d’évaluer les performances des éléments en bois utilisés dans le pont et de s’assurer qu’ils respectent les critères de conception spécifiques.
Modèle 3D
Spécifications
| Nombre de nœuds | 53 |
| Nombre de lignes | 140 |
| Nombre de barres | 140 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 38 |
| Nombre de combinaisons de résultats | 3 |
| Poids total | 4,506 t |
| Dimensions (métrique) | 24,000 x 3,500 x 3,000 m |
| Dimensions (impériales) | 78.74 x 11.48 x 9.84 feet |
