Analyse structurale d'un panneau d'affichage à trois faces
Détail structurel d'un cadre de panneau d'affichage à trois côtés utilisant un logiciel d'analyse avancé.

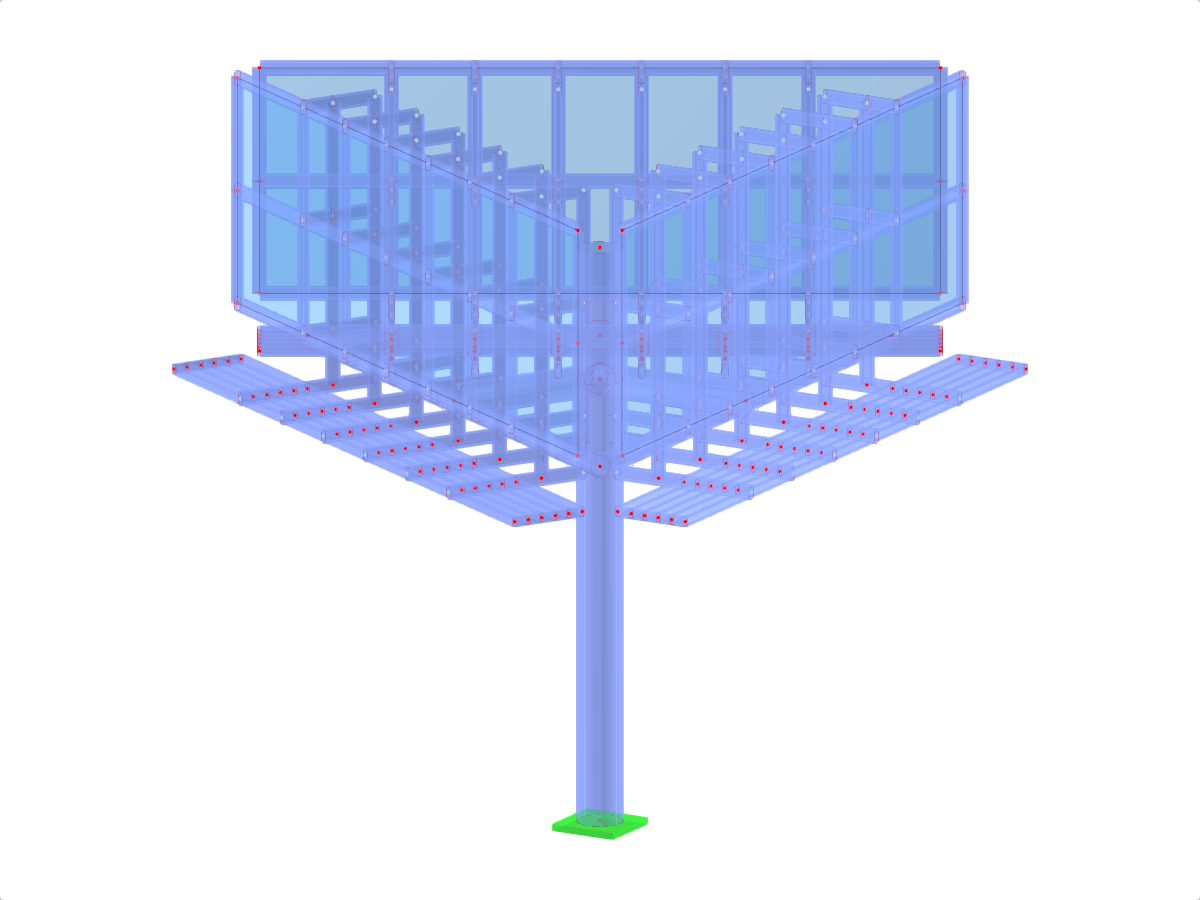

L'image représente la structure d'un panneau publicitaire à trois faces analysée à l'aide d'un logiciel d'ingénierie avancé. Elle met en évidence la disposition et la connectivité des composants en acier conçus pour assurer stabilité et durabilité. Le modèle illustre les méthodologies d'analyse par éléments finis appliquées à une infrastructure publicitaire réelle.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 405 |
| Nombre de lignes | 557 |
| Nombre de barres | 545 |
| Nombre de surfaces | 3 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 14,294 t |
| Dimensions (métriques) | 7,579 x 7,400 x 8,752 m |
| Dimensions (impériales) | 24.87 x 24.28 x 28.71 feet |
