Assemblage par platine d’about boulonnée non raidie

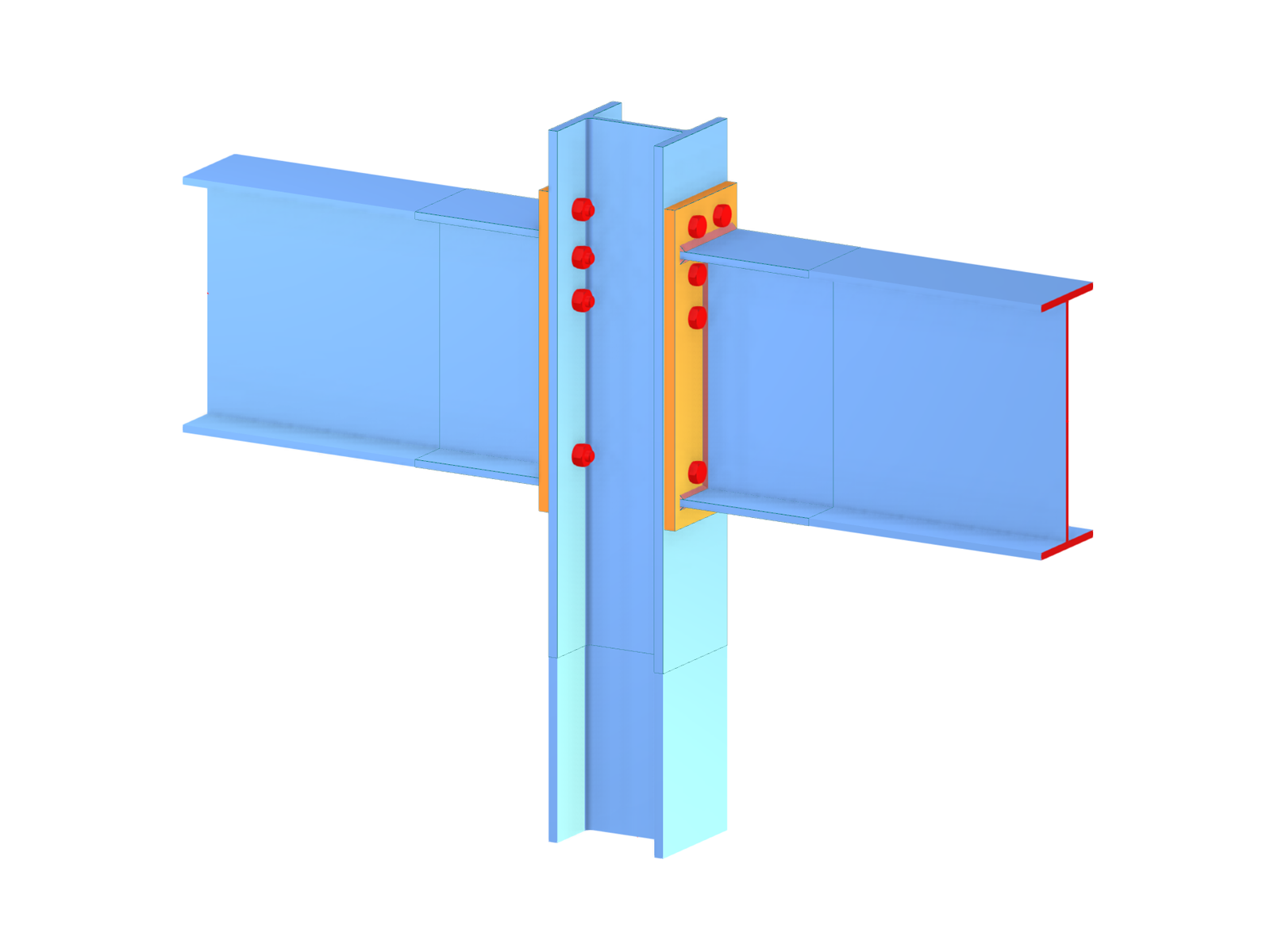

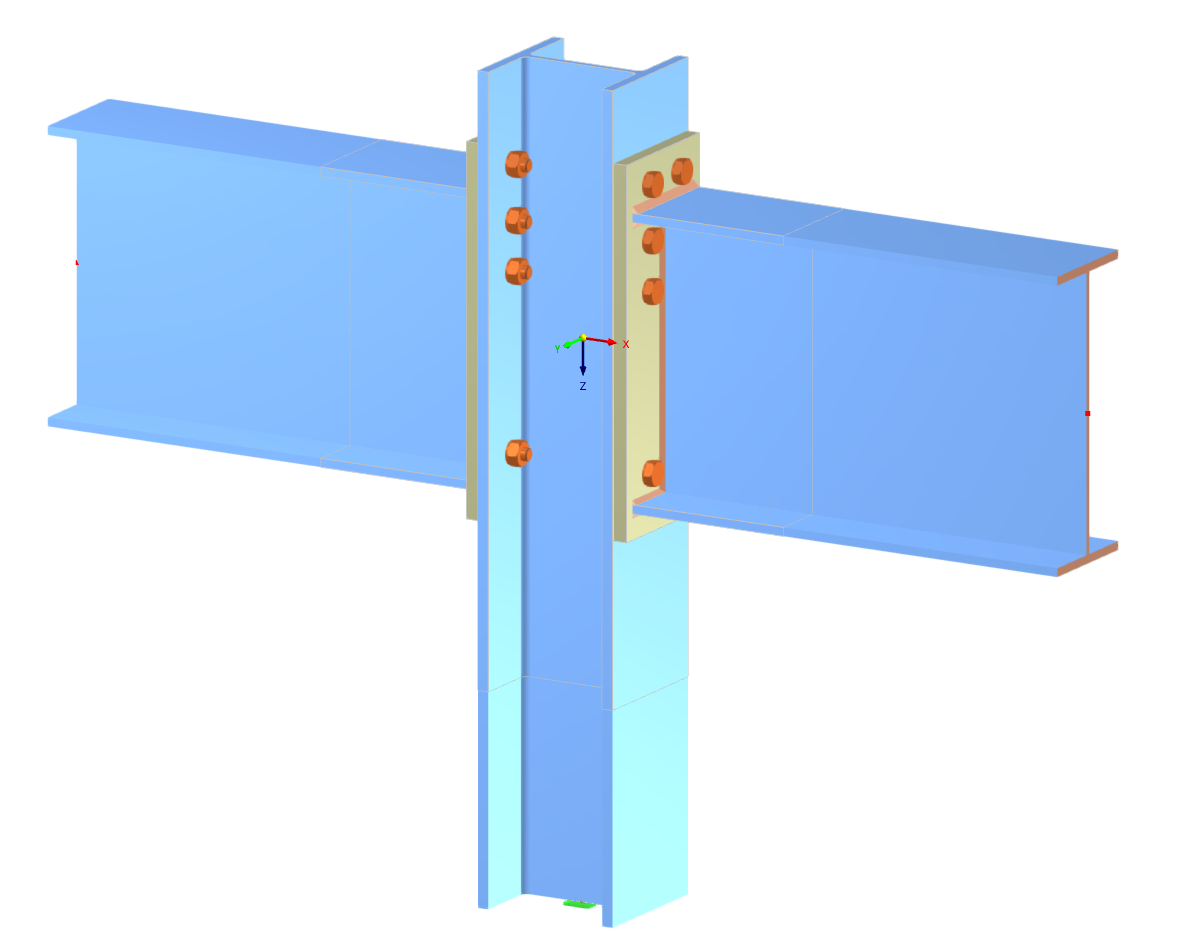

Modèle 005595 | L’image montre une connexion par platine d’about boulonnée non raidie utilisée dans des assemblages en acier structurel.
L’image illustre la construction et l’assemblage d’une connexion par platine d’about boulonnée non raidie. Elle détaille la disposition géométrique et les dimensions pertinentes pour une bonne formation de l’assemblage dans les structures en acier. Les connexions boulonnées comme celle-ci sont cruciales pour le transfert de charge dans les immeubles à plusieurs étages et les structures industrielles. L’image démontre la praticité et la simplicité de la configuration, importantes pour l'intégrité structurale.
Modèle 3D
Spécifications
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,144 t |
| Dimensions (métrique) | 2,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 6.56 x 3.28 x 0 feet |
