Modèle 005668 | Pied de poteau avec plaque d’about et connexion diagonale boulonnée
Pied de poteau avec gousset et connexion diagonale boulonnée, y compris poteau en I, diagonale en profilé L vers âme du poteau et ancrage

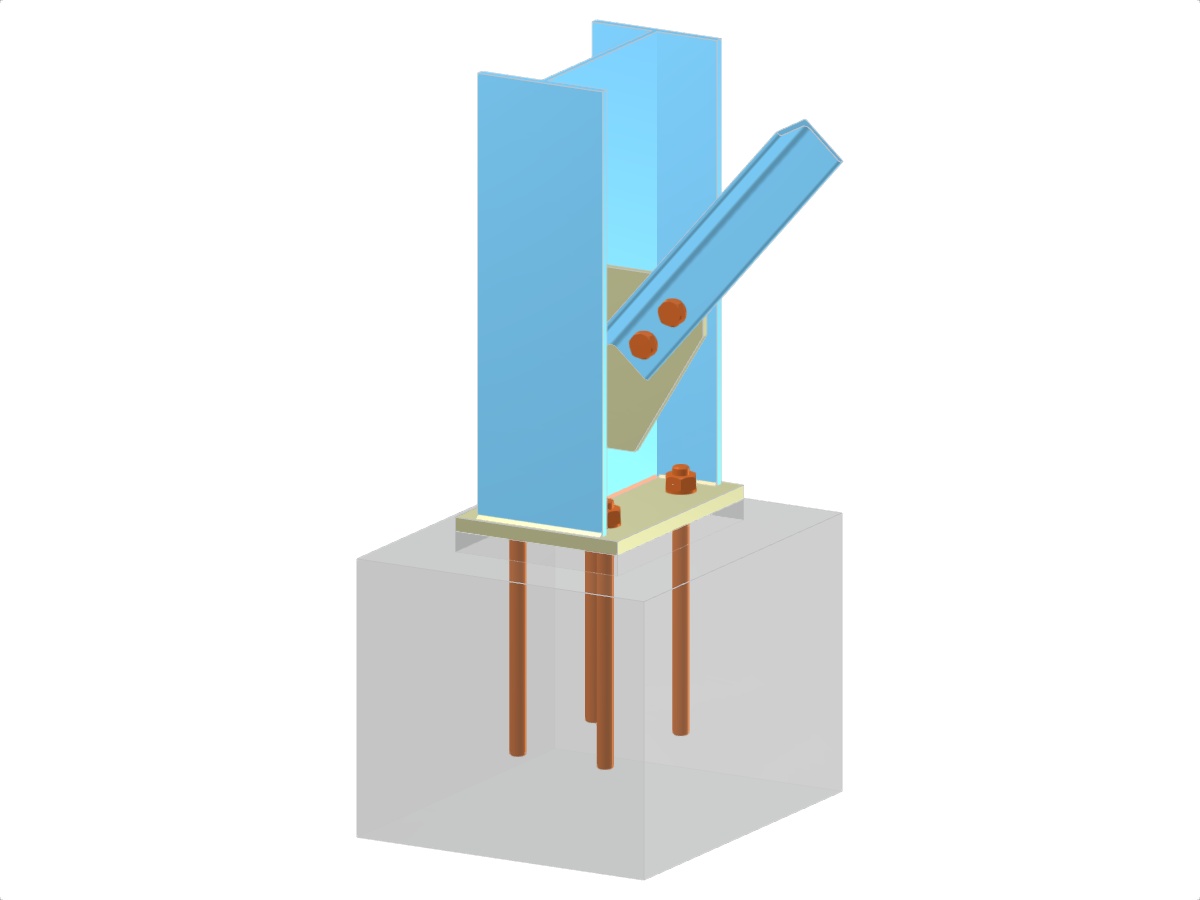

Cette illustration montre une base de poteau avec une plaque d’about et une connexion diagonale boulonnée. Le poteau est représenté avec un IPE, tandis que la diagonale est représentée par un profilé en L interfacé avec l’âme de poteau. Une plaque d’assise supporte la structure et l’ancrage assure sa stabilité.
Modèle 3D
Spécifications
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,067 t |
| Dimensions (métrique) | 0,700 x 1,000 x 0,000 m |
| Dimensions (impériales) | 2.3 x 3.28 x 0 feet |
