Gare de péage de l'autoroute Xi'an-Xixian sur fermes arquées

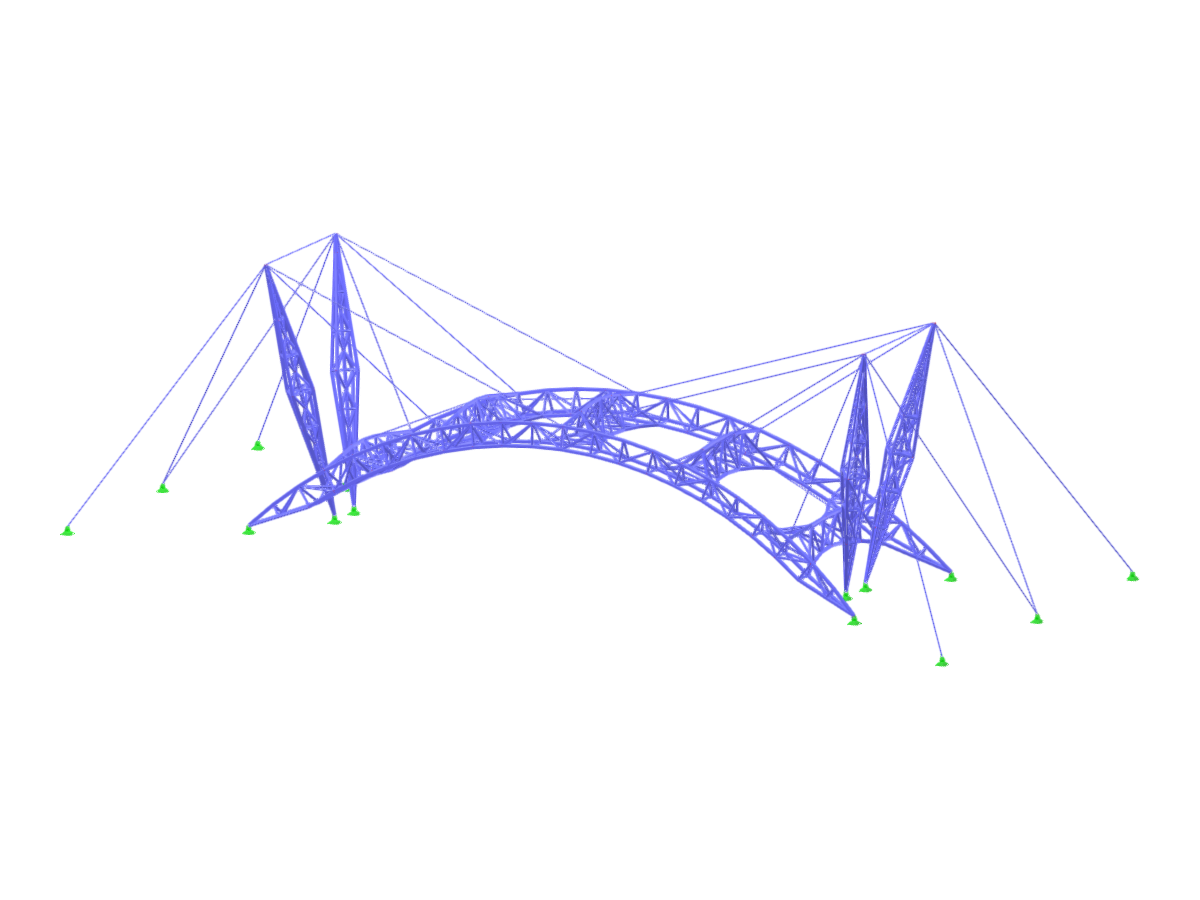

Poste de péage sur l'autoroute périphérique nord Xi'an-Xixian, mettant en valeur un support en treillis arqué avec une conception de modèle paramétrique complexe.
L'image représente le poste de péage de la rampe Dawang, qui fait partie de l'autoroute périphérique nord Xi'an-Xixian, reposant sur des fermes en arc au design élégant. Cette structure met en évidence l'utilisation de la modélisation paramétrique pour réaliser sa forme architecturale unique. Les fermes créent une esthétique dynamique et un design fonctionnel, illustrant les techniques d'ingénierie modernes.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 383 |
| Nombre de lignes | 1219 |
| Nombre de barres | 1219 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 289,068 t |
| Dimensions (métriques) | 130,000 x 34,000 x 49,000 m |
| Dimensions (impériales) | 426.51 x 111.55 x 160.76 feet |
